KB, KBE, KBB og KBBE bjælker
Bjælkerne anvendes som vederlagsbjælker for EX etagedæk, TT, TTD etagedæk og TTS tagelementer. De er tilpasset de forskellige pladetykkelser, så der opnås størst mulig bæreevne med mindst mulig konstruktionshøjde.
Bjælkerne anvendes som vederlagsbjælker for EX etagedæk, TT, TTD etagedæk og TTS tagelementer.
De er tilpasset de forskellige pladetykkelser, så der opnås størst mulig bæreevne med mindst mulig konstruktionshøjde.
KB - Bjælker med konsoller (150 mm vederlagshylde) på begge sider.
KBE - Bjælker med konsol (150 mm vederlagshylde) på én side.
KBB og KBBE- Ekstra brede bjælker med 150 eller 200 mm brede konsoller. 200mm konsoller anvendes til konstruktioner med ekstra høj last.
Læs mere om KB, KBE, KBB og KBBE bjælker

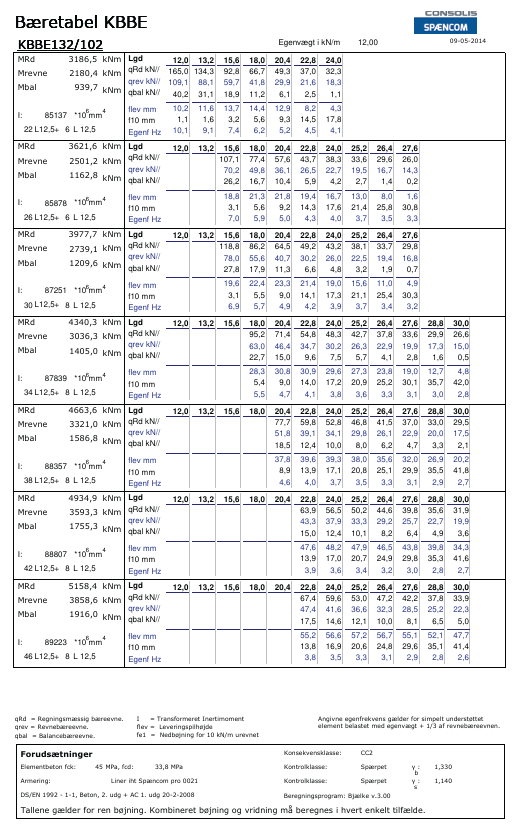

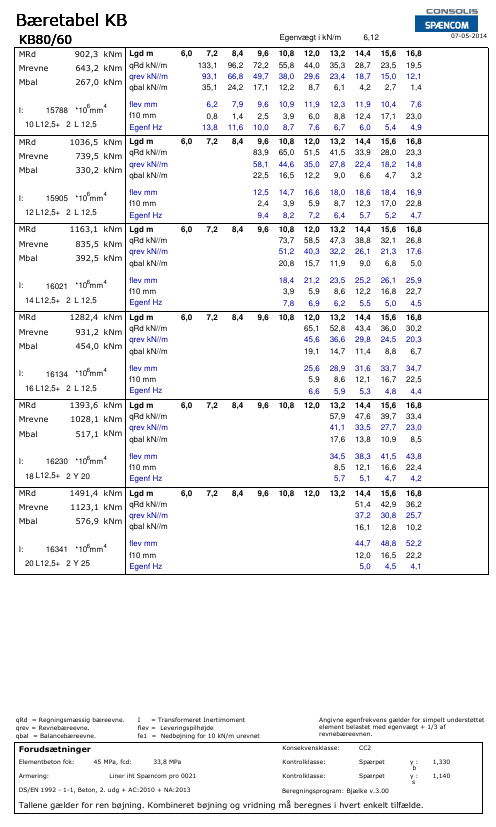

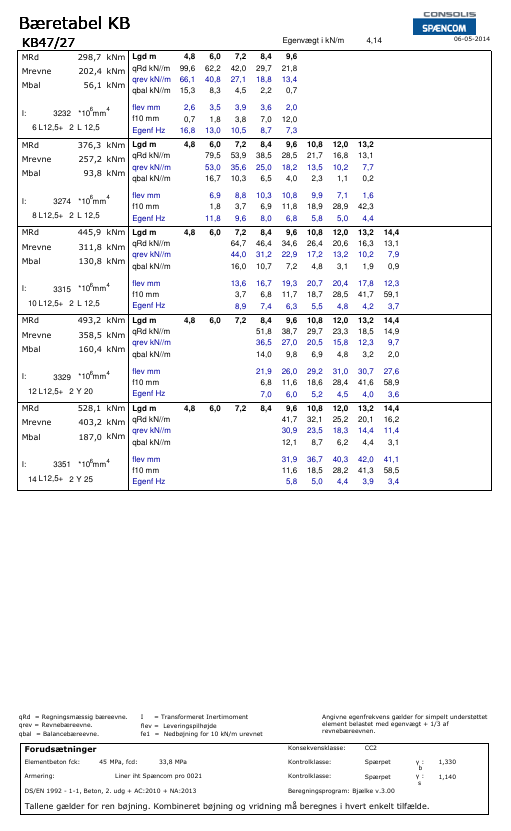

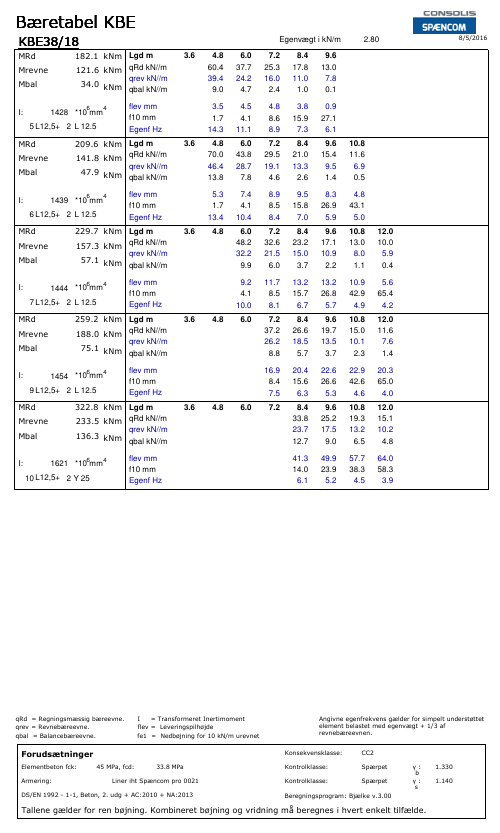

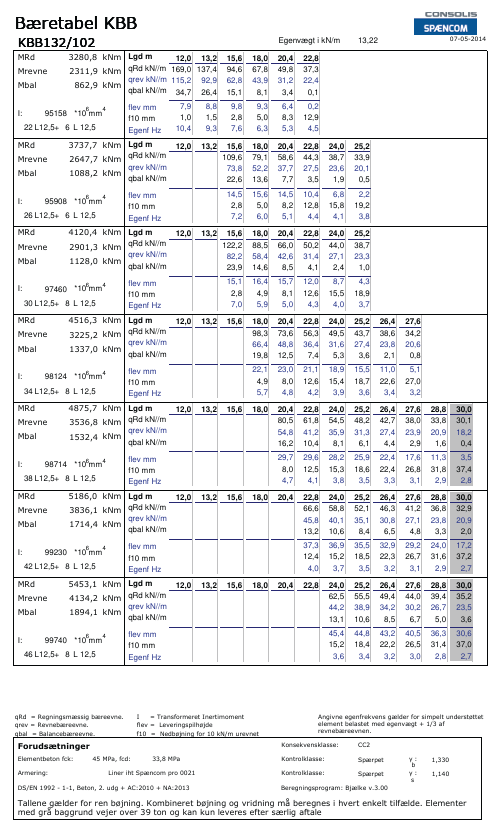

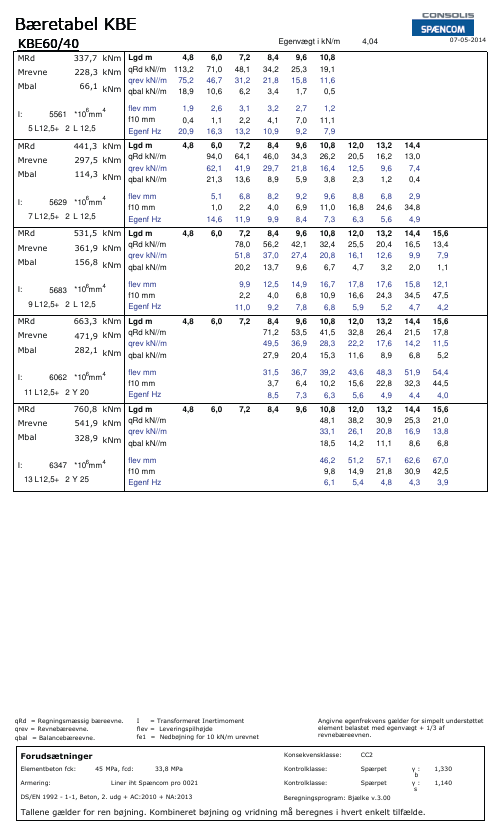

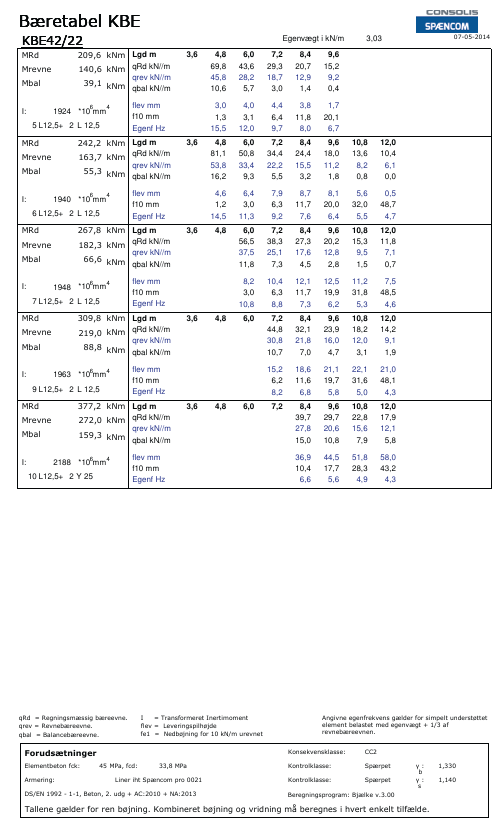

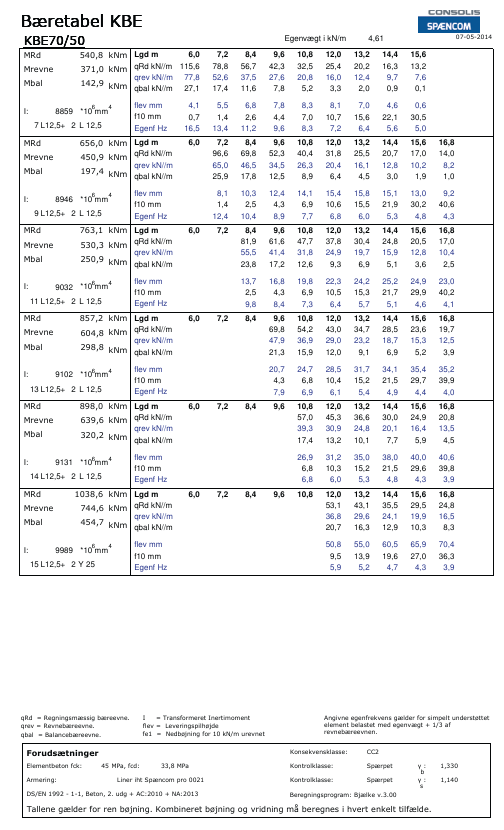

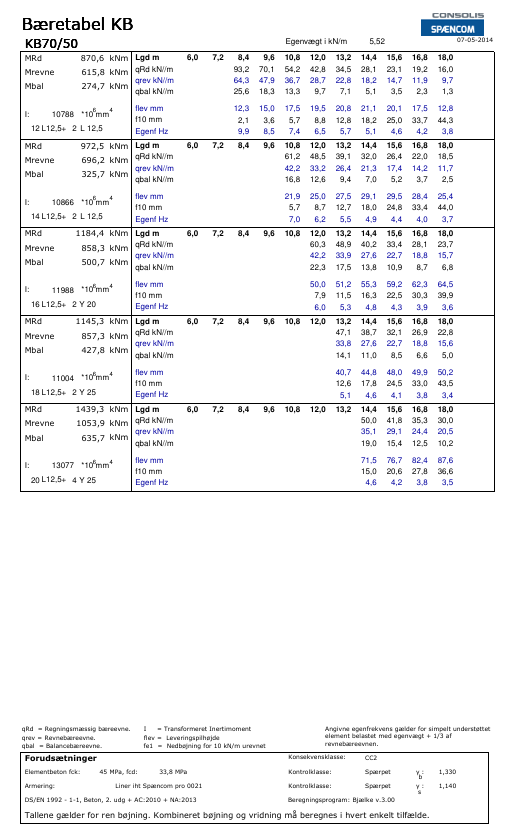

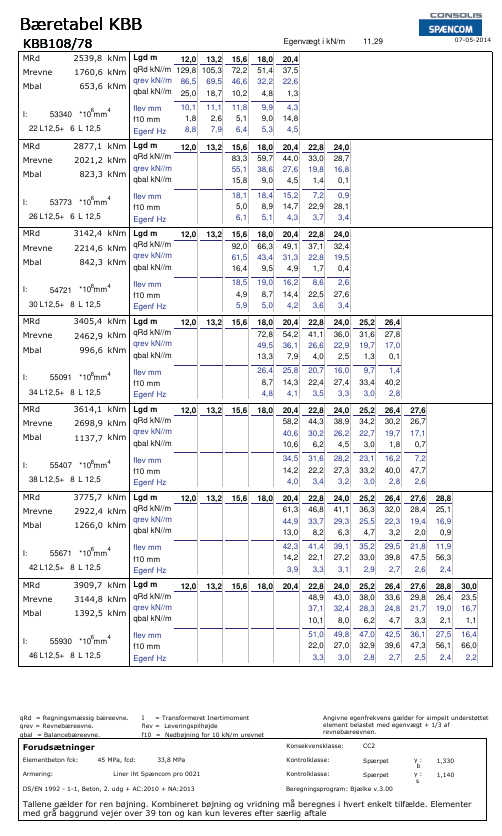

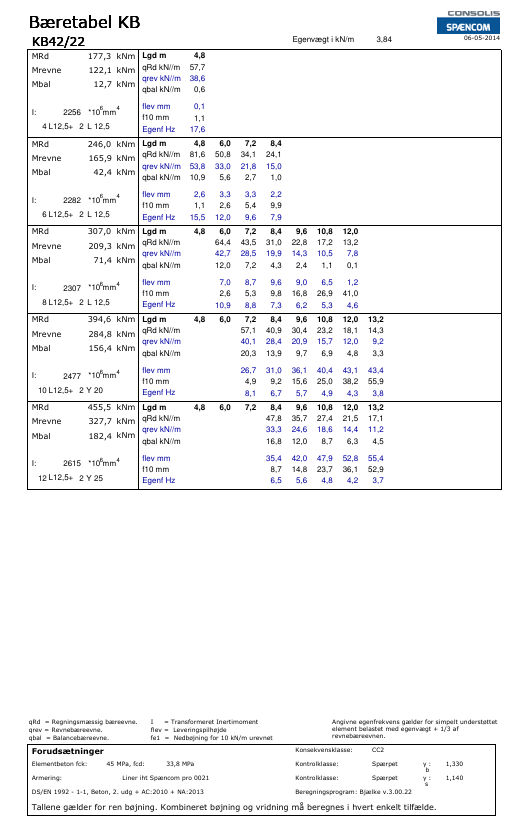

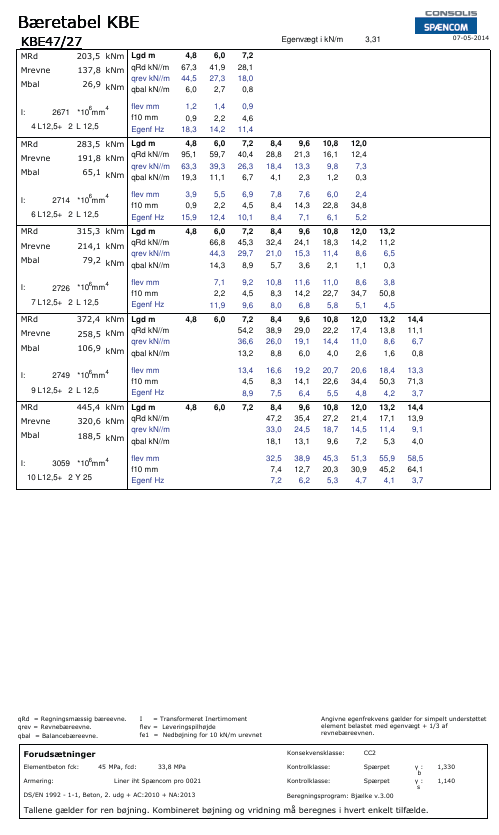

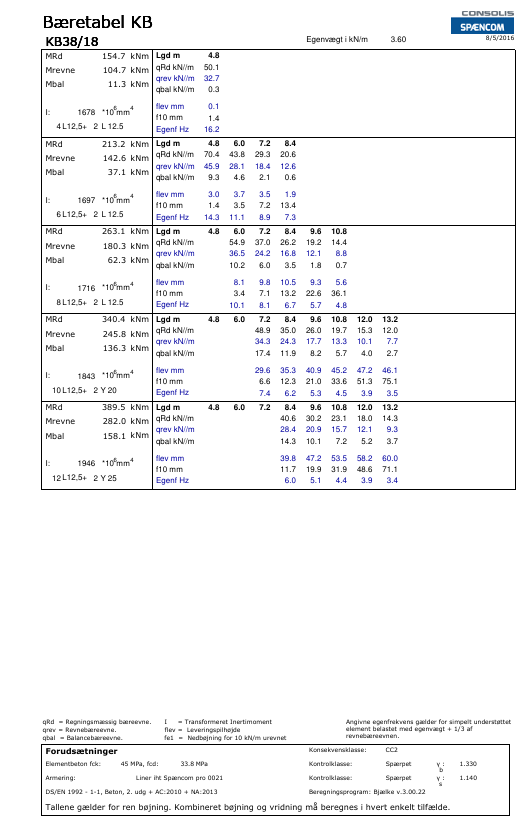

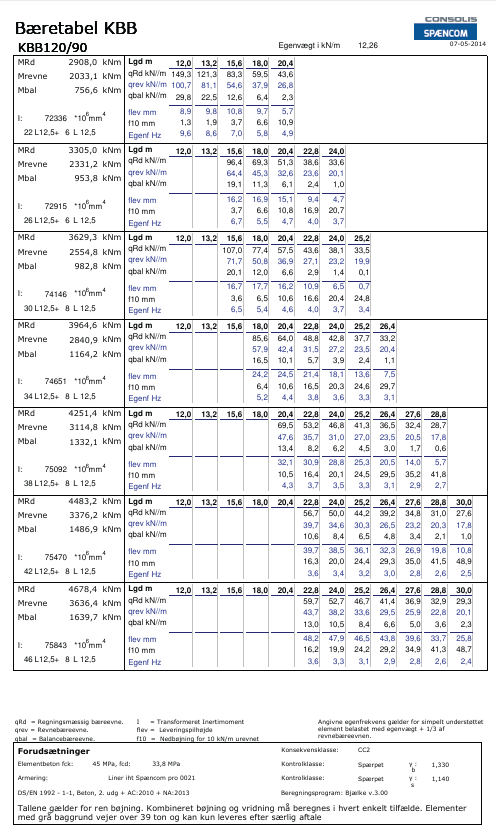

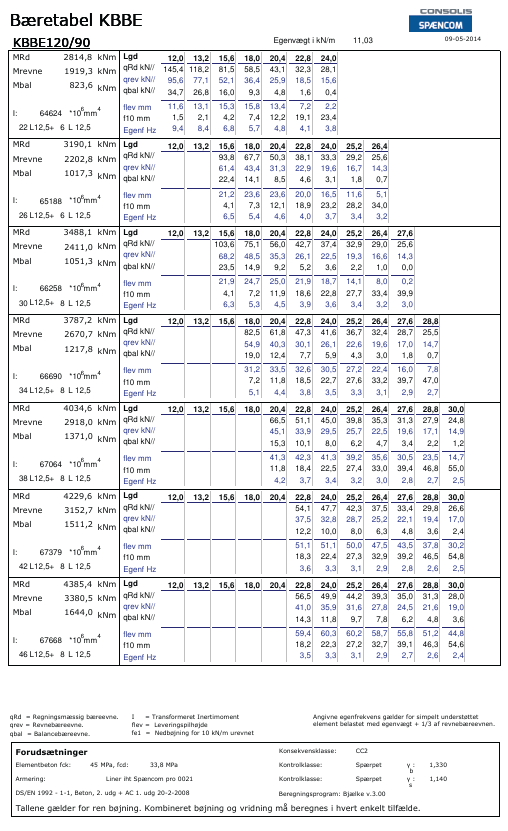

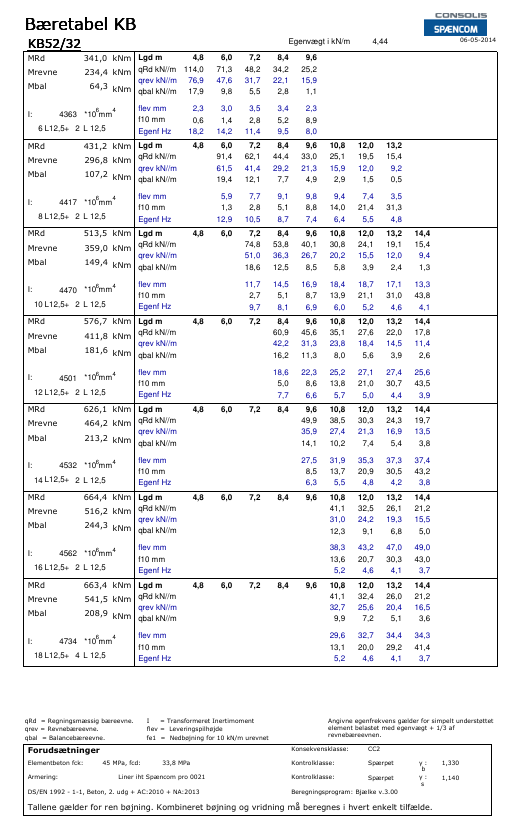

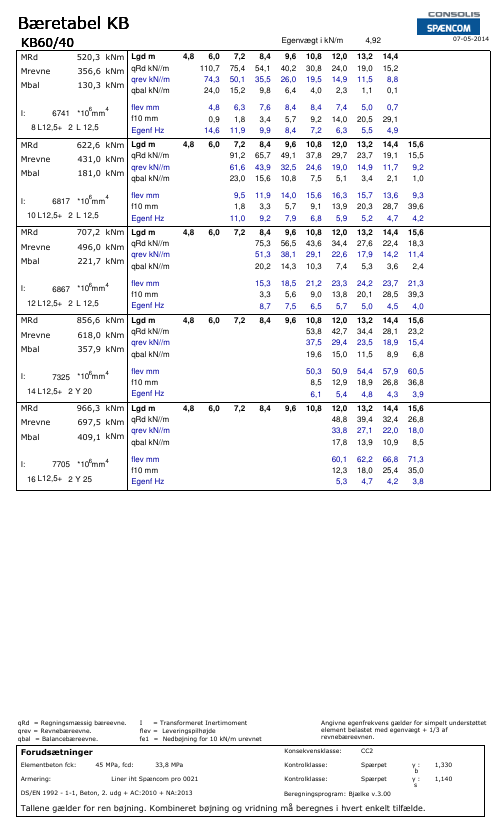

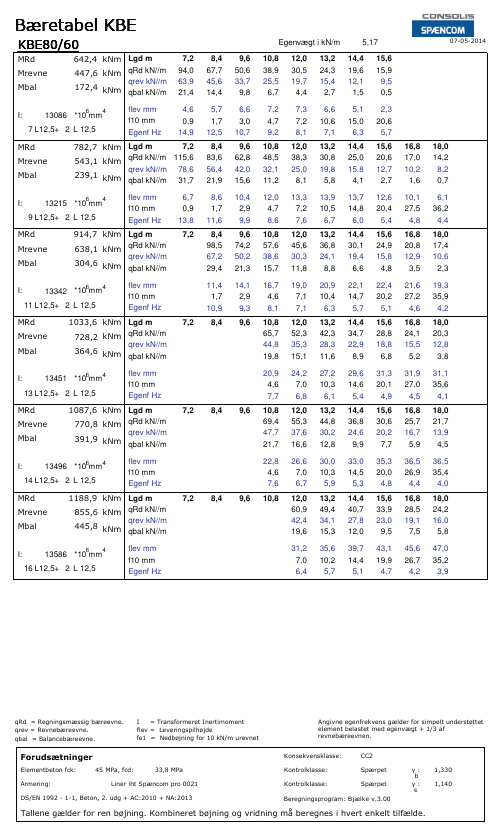

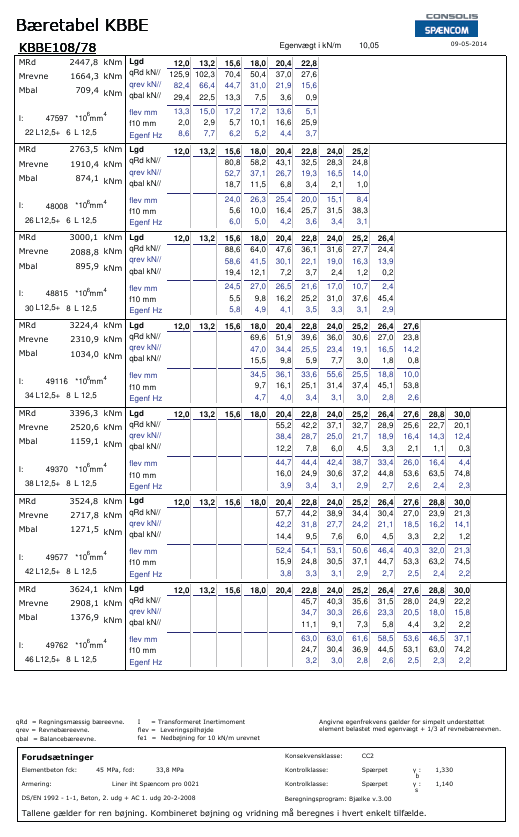

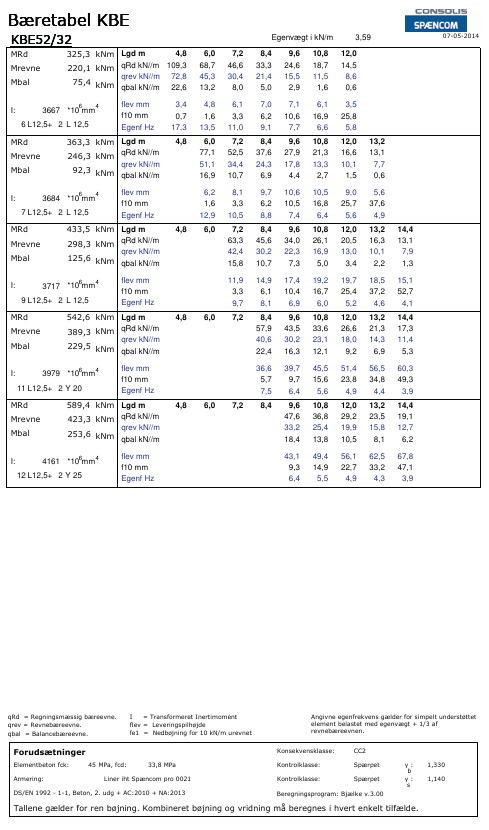

Projekteringskatalog
Til højre har du mulighed for at åbne projekteringskataloget for KB, KBE, KBB og KBBE bjælker - som pdf.

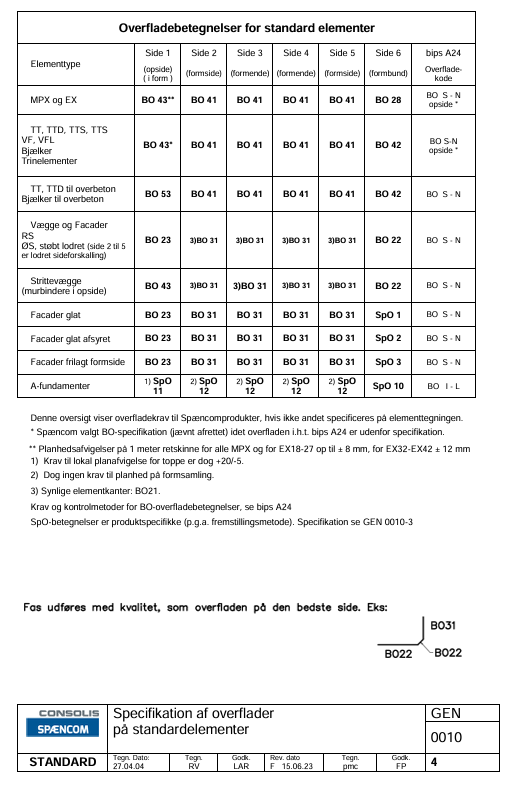

Her finder du bl.a. information om elementgeometri, andre geometriske udformninger, indstøbningsdele, overflader, normgrundlag, beregningseksempler og deformation.

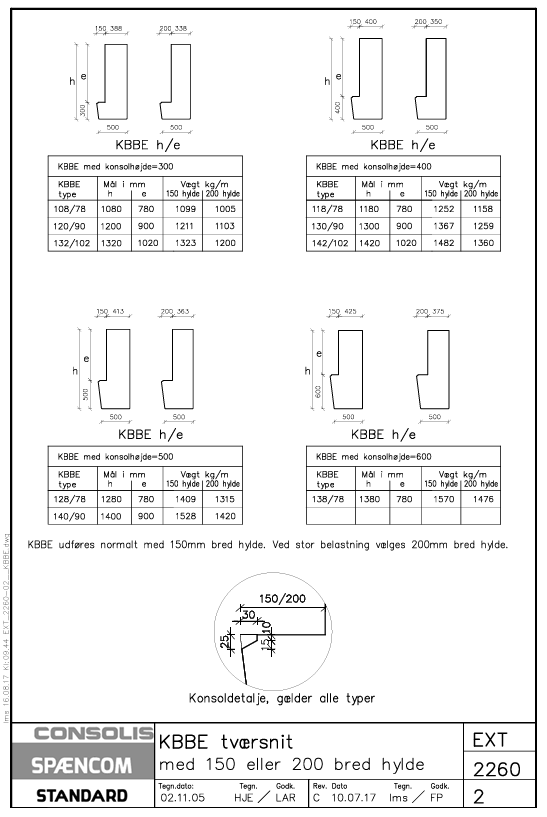

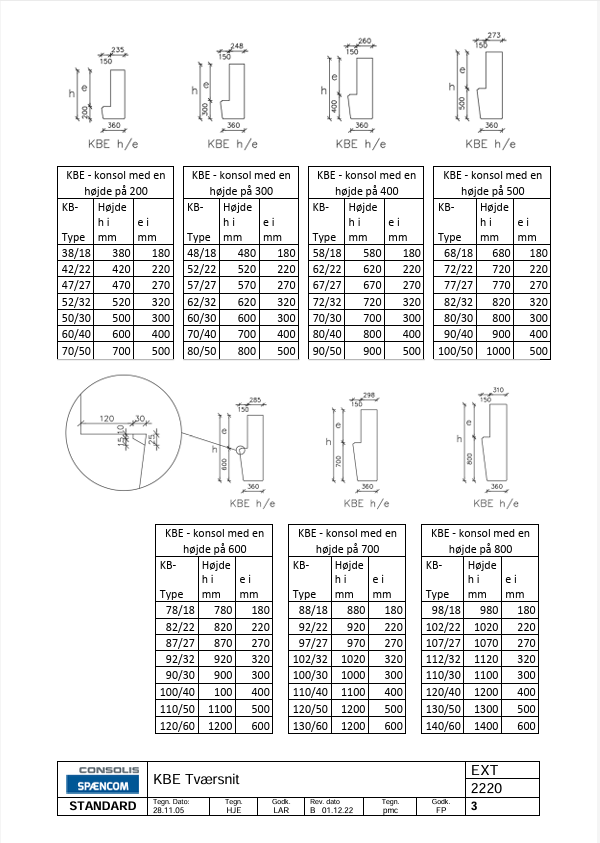

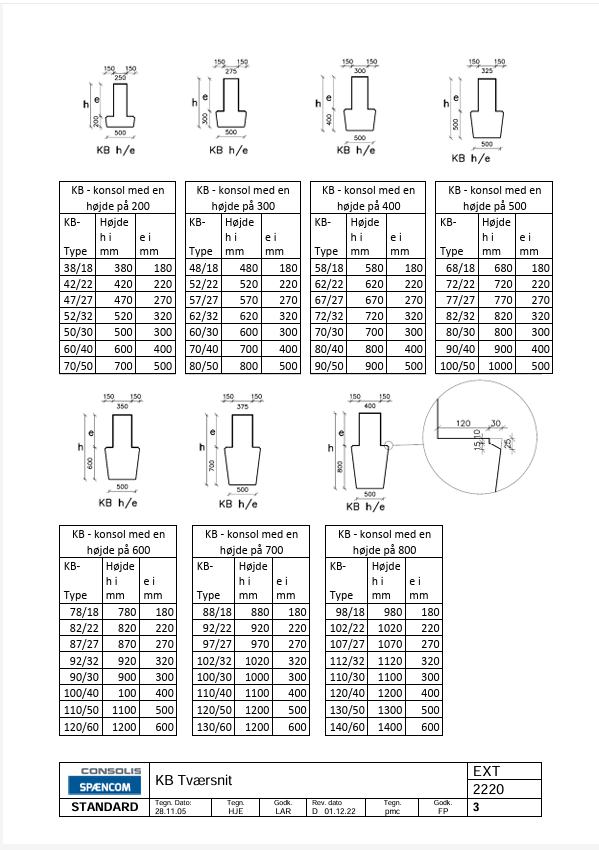

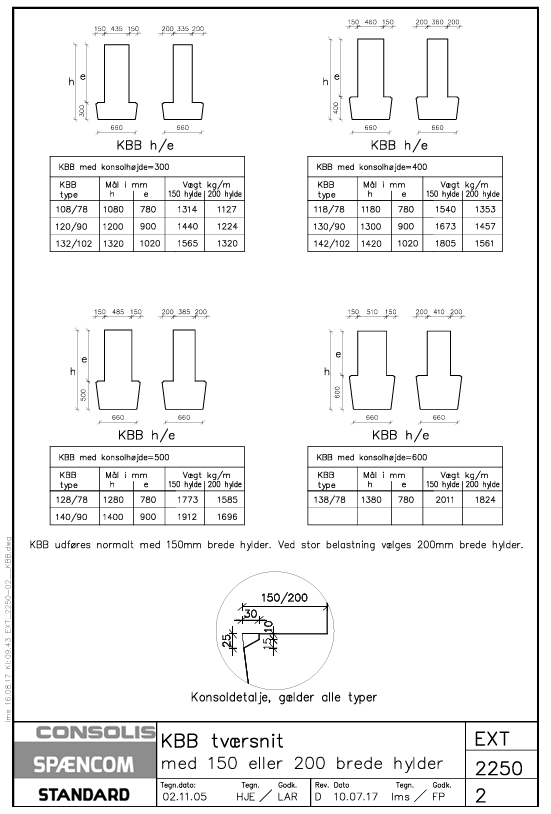

Tværsnit
Til højre har du mulighed for at downloade tværsnittene for KB, KBB, KBE og KBBE bjælkerne - både som dwg og som pdf.
Bjælketyperne KB og KBE findes i standard udgaver med hyldehøjde tilpasset pladetyperne: dæk og TT. Bjælketype KBB og KBBE findes i standard udgaver med hyldehøjde tilpasset pladetypen TTD og med konsolbredder på 150 eller 200 mm.
Samlingsdetaljer
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår KB, KBE, KBB eller KBBE bjælker og TTS plader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

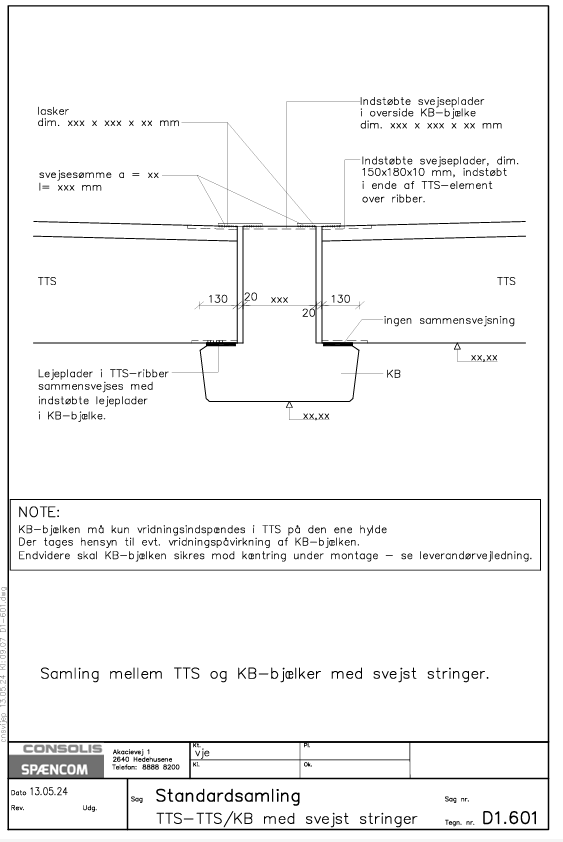

- D1-601: Samling mellem TTS tagplade og KB-bjælke med svejst stringer (pdf)
- D1-601: Samling mellem TTS tagplade og KB-bjælke med svejst stringer (dwg)

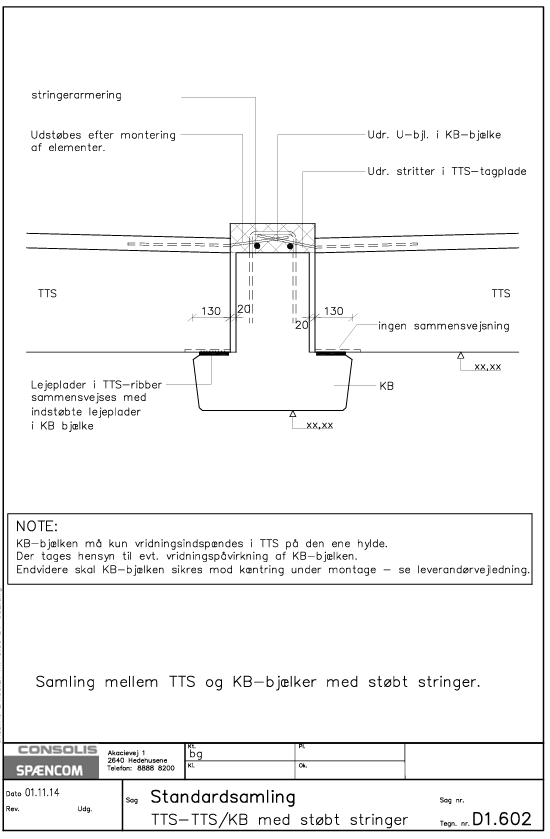

- D1-602: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (pdf)
- D1-602: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (dwg)

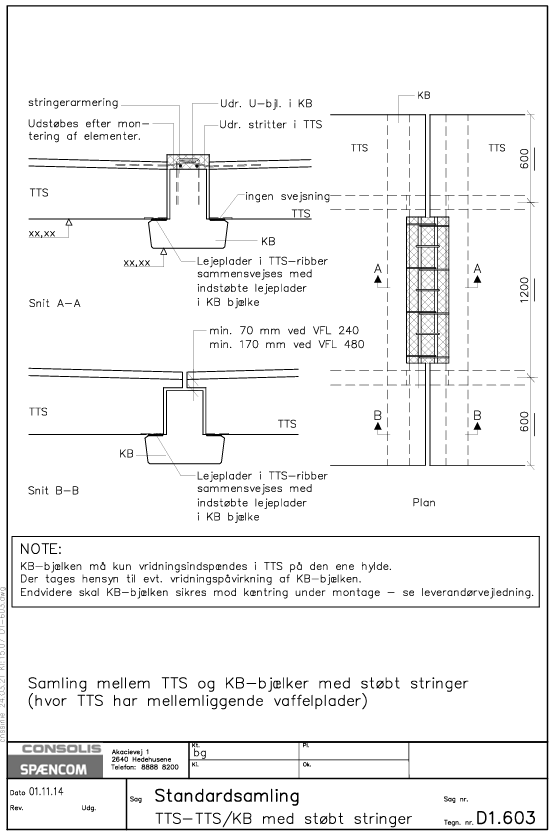

- D1-603: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (hvor TTS har mellemliggende vaffelplader) (pdf)
- D1-603: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (hvor TTS har mellemliggende vaffelplader) (dwg)

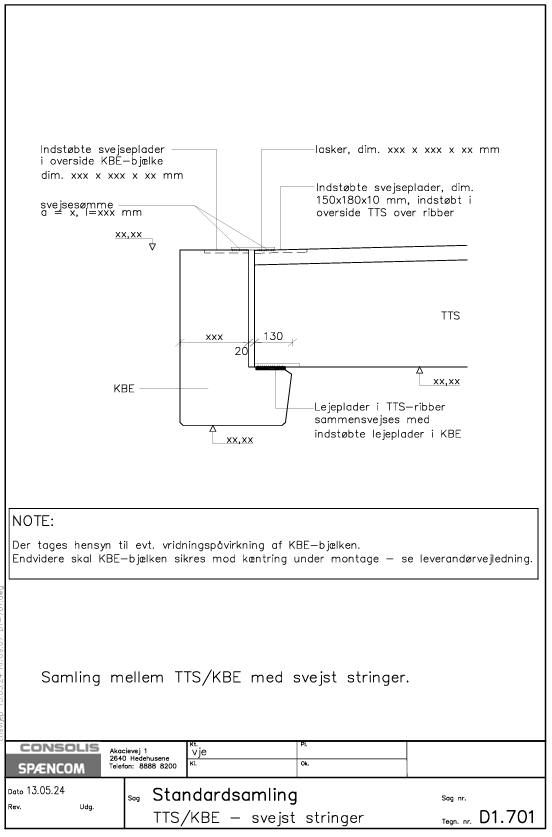

- D1-701: Samling mellem TTS tagplade og KBE-bjælke med svejst stringer (pdf)
- D1-701: Samling mellem TTS tagplade og KBE-bjælke med svejst stringer (dwg)

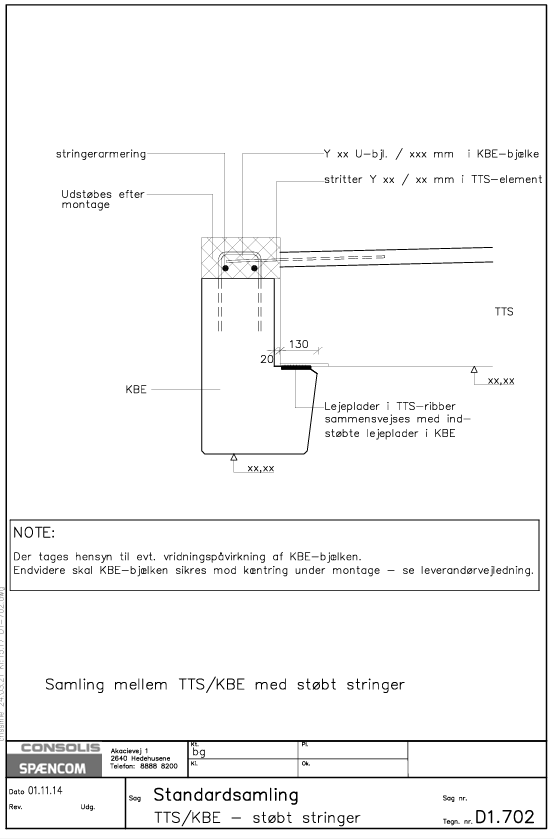

- D1-702: Samling mellem TTS tagplade og KBE-bjælke med støbt stringer (pdf)
- D1-702: Samling mellem TTS tagplade og KBE-bjælke med støbt stringer (dwg)
Samlingsdetaljer - bjælker og VBS eller ståltrapez plader
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår KB, KBE, KBB eller KBBE bjælker og VBS eller ståltrapez plader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

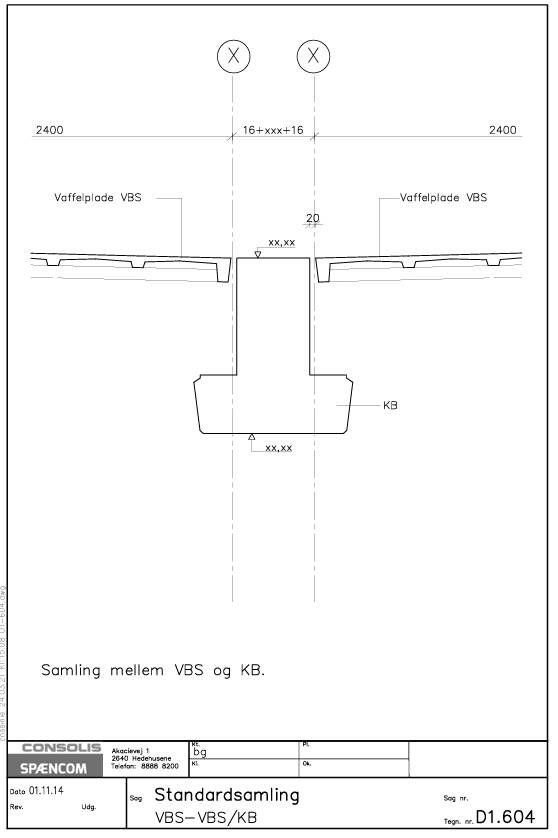

- D1-604: Samling mellem VBS og KB-bjælke (pdf)
- D1-604: Samling mellem VBS og KB-bjælke (dwg)

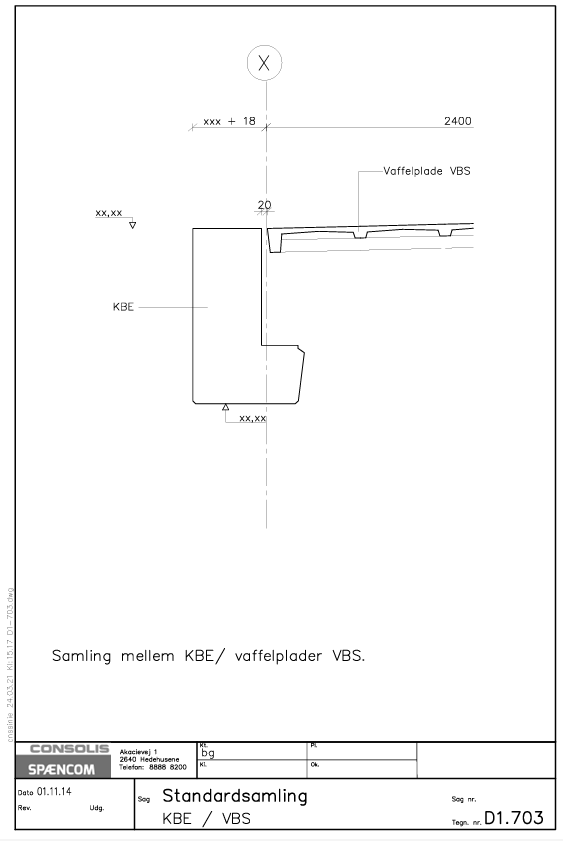

- D1-703: Samling mellem VBS og KBE-bjælke (pdf)
- D1-703: Samling mellem VBS og KBE-bjælke (dwg)

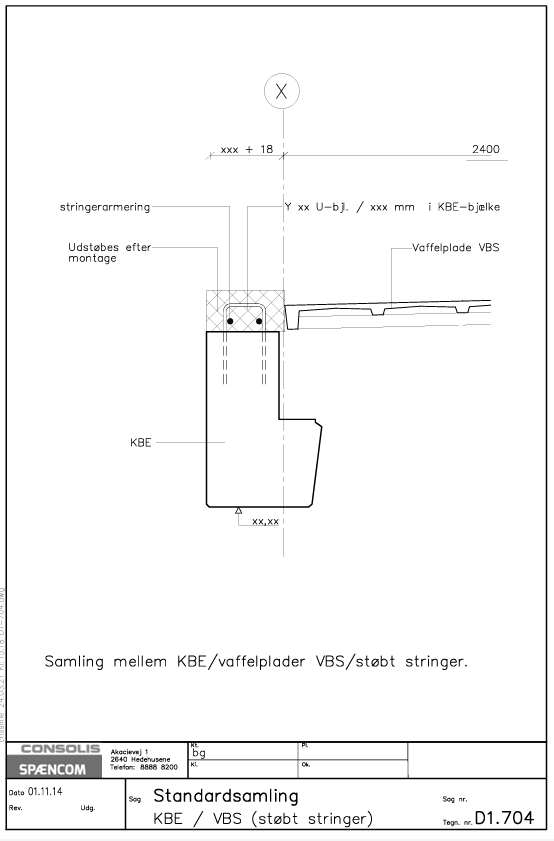

- D1-704: Samling mellem VBS og KBE-bjælke med støbt stringer (pdf)
- D1-704: Samling mellem VBS og KBE-bjælke med støbt stringer (dwg)

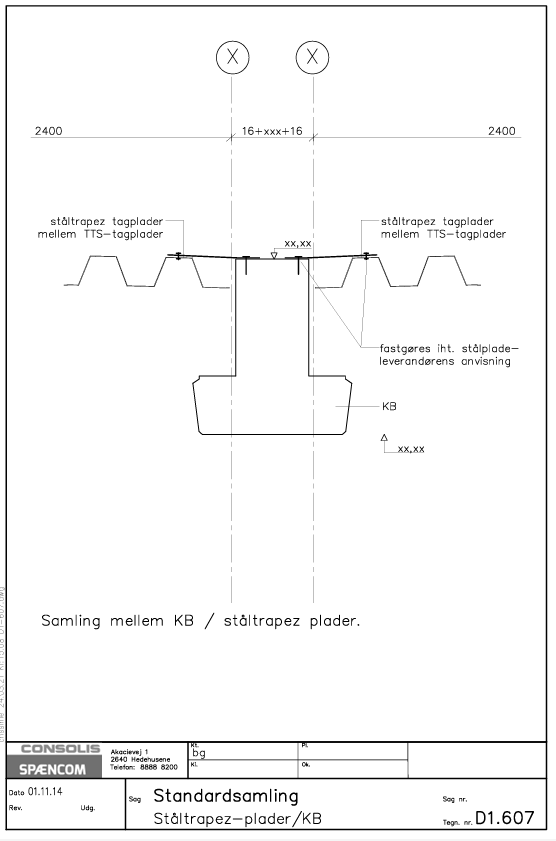

- D1-607: Samling mellem ståltrapez plader og KB-bjælke (pdf)
- D1-607: Samling mellem ståltrapez plader og KB-bjælke (dwg)

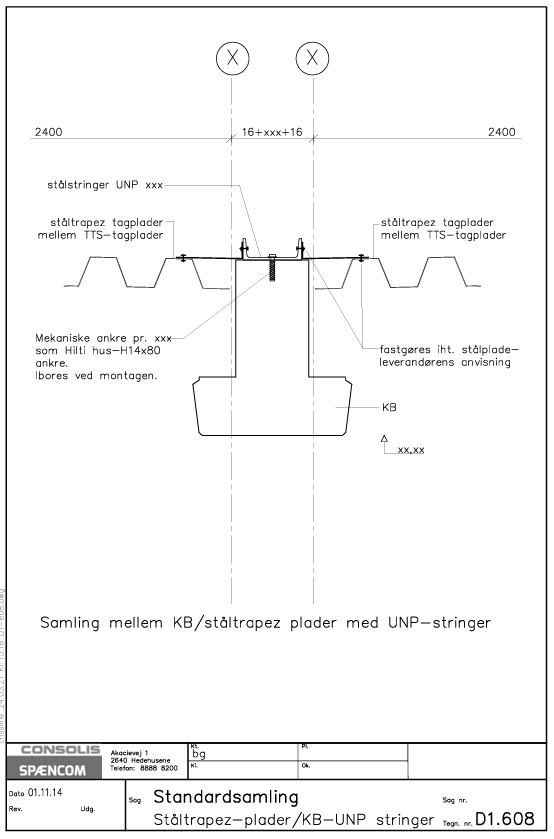

- D1-608: Samling mellem ståltrapez plader og KB-bjælke med UNP stringer (pdf)
- D1-608: Samling mellem ståltrapez plader og KB-bjælke med UNP stringer (dwg)
Samlingsdetaljer - bjælker og huldæk eller TT plader
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår KB, KBE, KBB eller KBBE bjælker og huldæk eller TT plader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

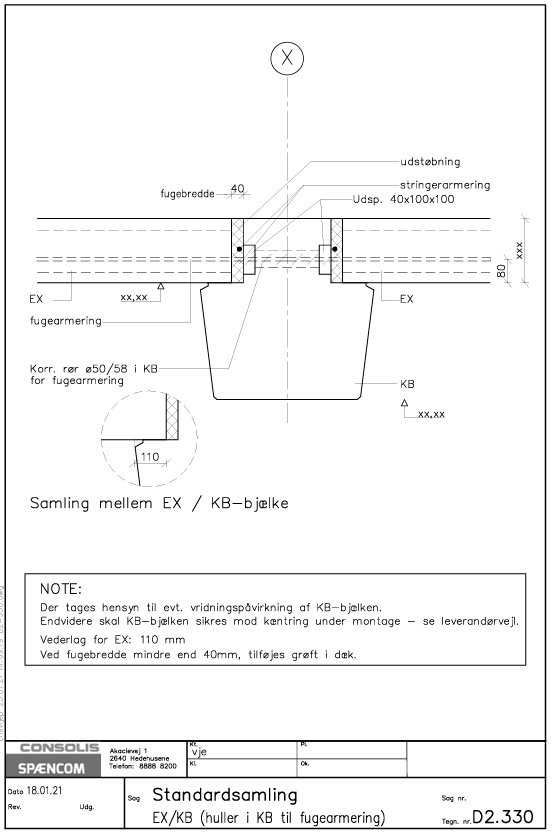

- D2-330: Samling mellem huldæk og KB-bjælke (pdf)
- D2-330: Samling mellem huldæk og KB-bjælke (dwg)

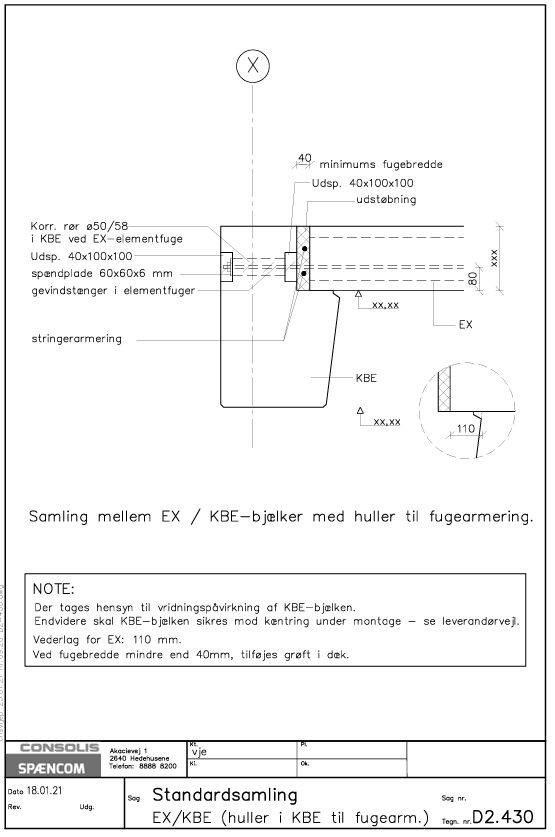

- D2-430: Samling mellem huldæk og KBE-bjælke med huller i KBE til fugearmering (pdf)
- D2-430: Samling mellem huldæk og KBE-bjælke med huller i KBE til fugearmering (dwg)

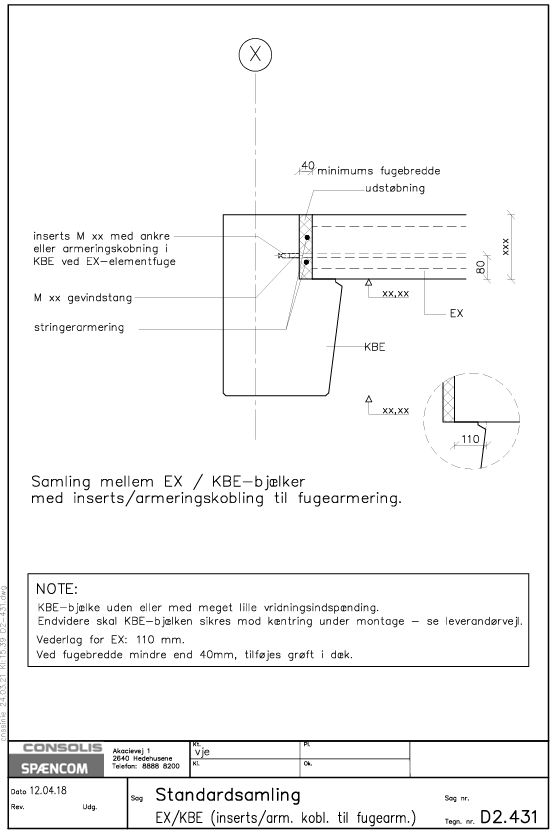

- D2-431: Samling mellem huldæk og KBE-bjælke med inserts/armeringskobling til fugearmering (pdf)
- D2-431: Samling mellem huldæk og KBE-bjælke med inserts/armeringskobling til fugearmering (dwg)

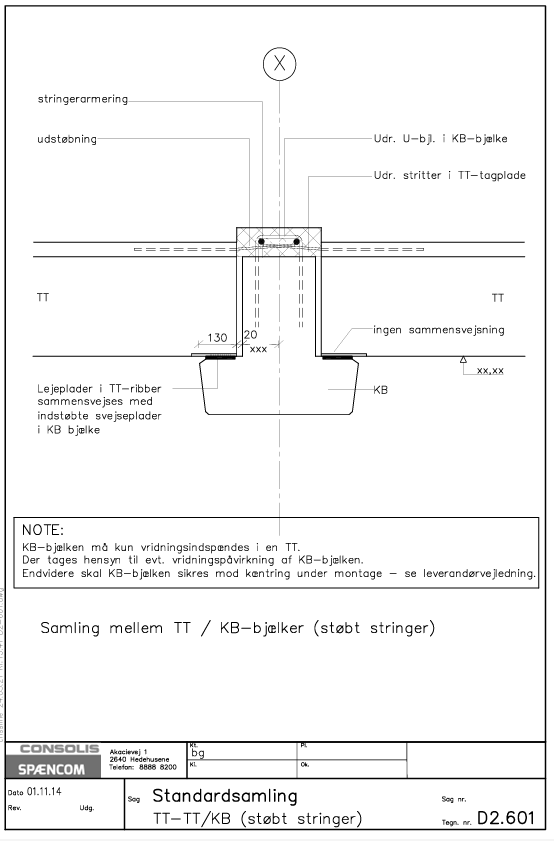

- D2-601: Samling mellem TT plade og KB-bjælke med støbt stringer (pdf)
- D2-601: Samling mellem TT plade og KB-bjælke med støbt stringer (dwg)

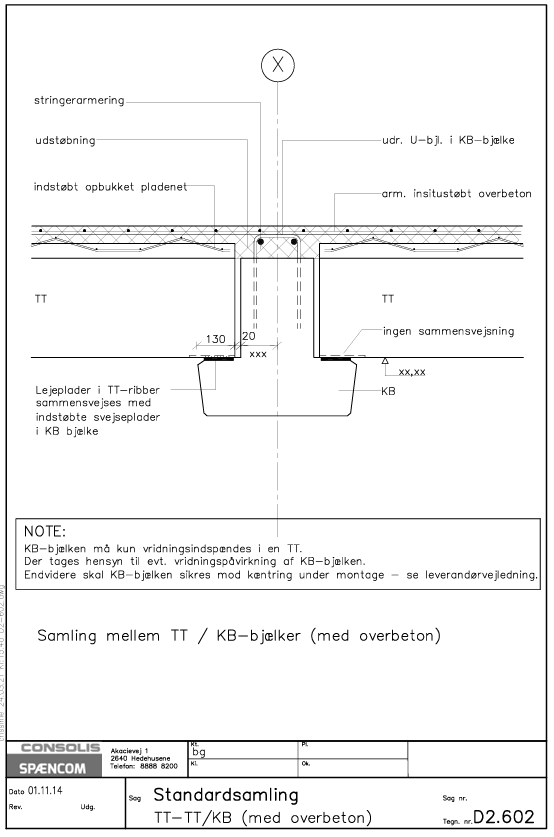

- D2-602: Samling mellem TT plade og KB-bjælke med armeret overbeton (pdf)
- D2-602: Samling mellem TT plade og KB-bjælke med armeret overbeton (dwg)
- D2-701: Samling mellem TT plade og KBE-bjælke med støbt stringer (pdf)
- D2-701: Samling mellem TT plade og KBE-bjælke med støbt stringer (dwg)

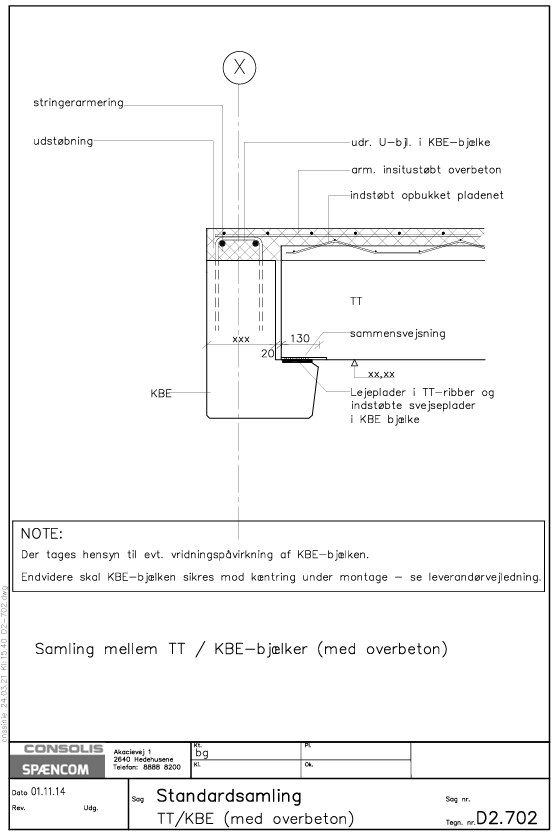

- D2-702: Samling mellem TT plade og KBE-bjælke med støbt stringer (pdf)
- D2-702: Samling mellem TT plade og KBE-bjælke med støbt stringer (dwg)
Samlingsdetaljer - bjælker og søjler
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår KB, KBE, KBB eller KBBE bjælker og søjler - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

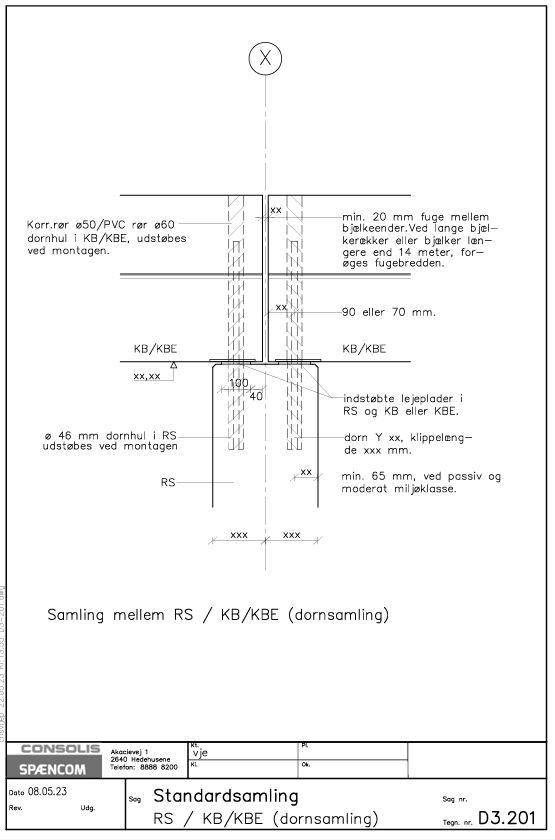

- D3-201: Samling mellem søjle og KB eller KBE bjælke med dornsamling (pdf)
- D3-201: Samling mellem søjle og KB eller KBE bjælke med dornsamling (dwg)

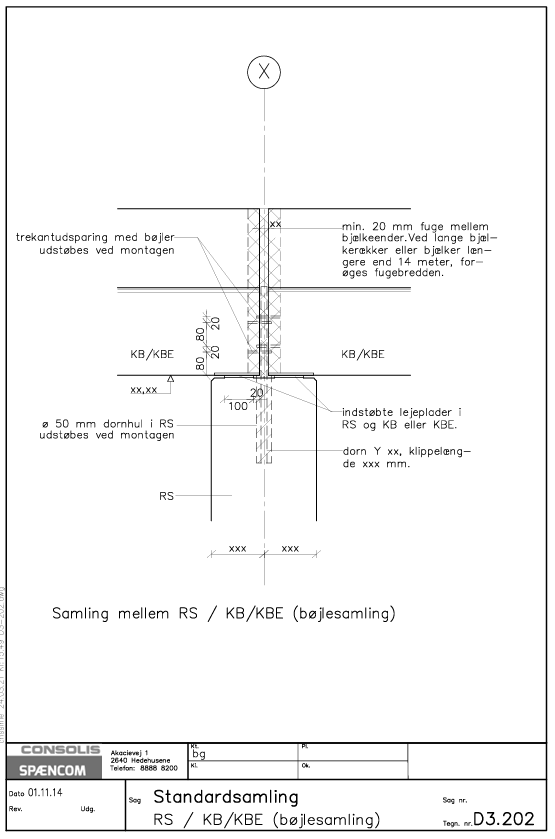

- D3-202: Samling mellem søjle og KB eller KBE bjælke med bøjlesamling (pdf)
- D3-202: Samling mellem søjle og KB eller KBE bjælke med bøjlesamling (dwg)

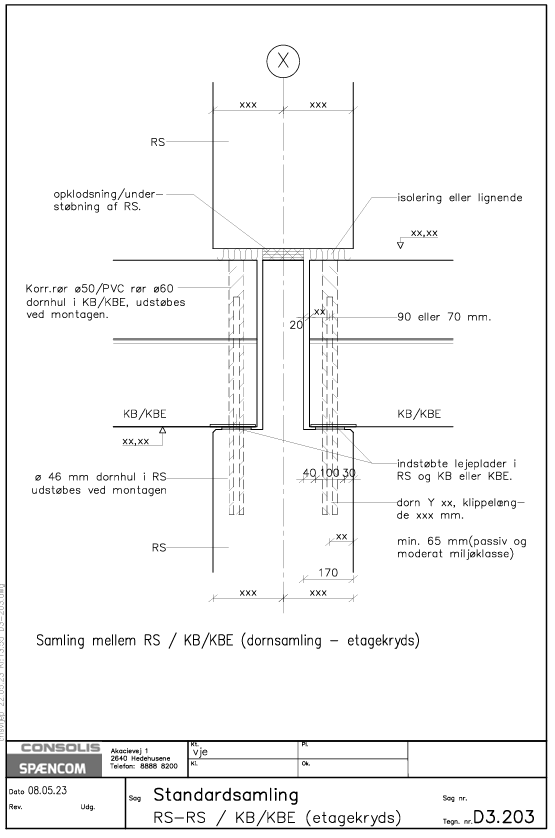

- D3-203: Samling mellem søjle med skaft og KB eller KBE bjælke med dornsamling i etagekryds (pdf)
- D3-203: Samling mellem søjle med skaft og KB eller KBE bjælke med dornsamling i etagekryds (dwg)

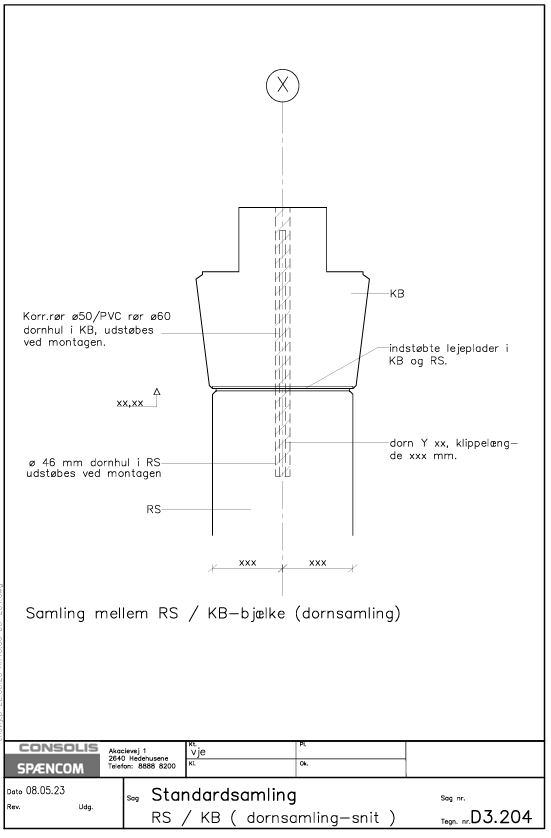

- D3-204: Samling mellem søjle og KB-bjælke med dornsamling (set fra ende) (pdf)
- D3-204: Samling mellem søjle og KB-bjælke med dornsamling (set fra ende) (dwg)

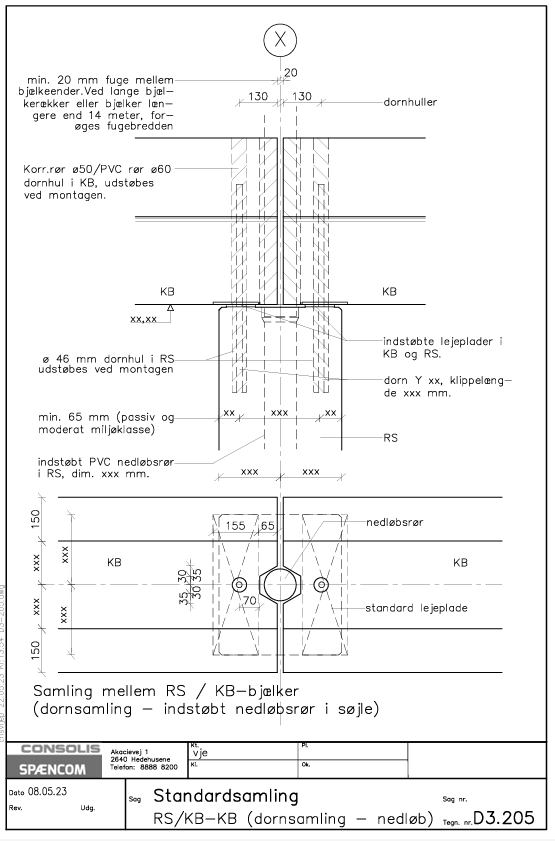

- D3-205: Samling mellem søjle og KB-bjælke med dornsamling og indstøbt nedløbsrør i søjlen (pdf)
- D3-205: Samling mellem søjle og KB-bjælke med dornsamling og indstøbt nedløbsrør i søjlen (dwg)

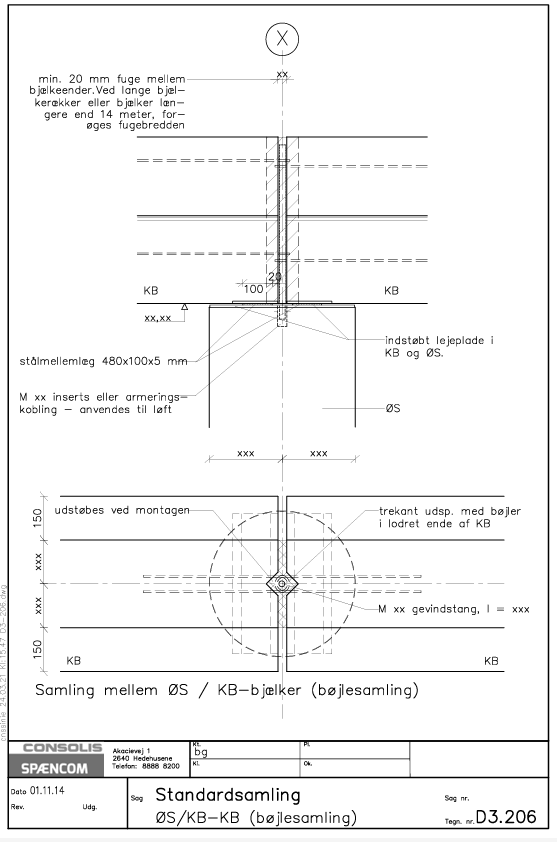

- D3-206: Samling mellem rund søjle og KB-bjælke med bøjlesamling (pdf)
- D3-206: Samling mellem rund søjle og KB-bjælke med bøjlesamling (dwg)

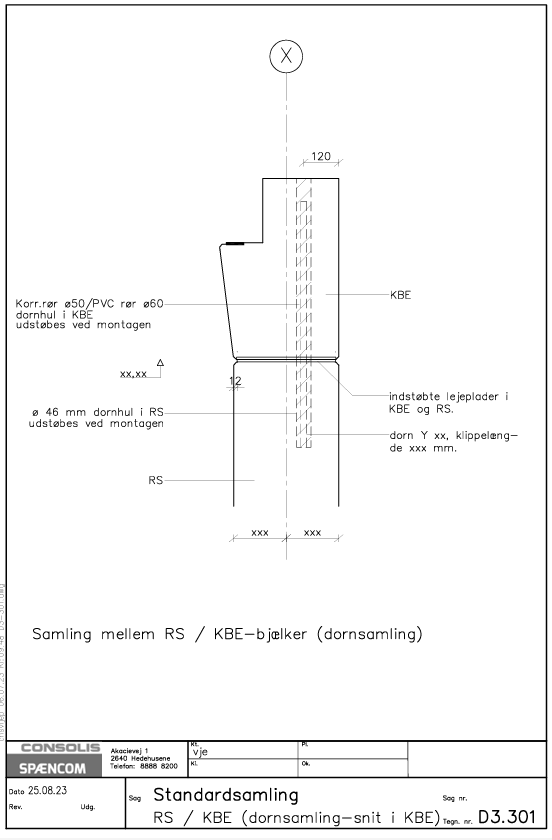

- D3-301: Samling mellem søjle og KBE-bjælke med dornsamling (set fra ende) (pdf)
- D3-301: Samling mellem søjle og KBE-bjælke med dornsamling (set fra ende) (dwg)

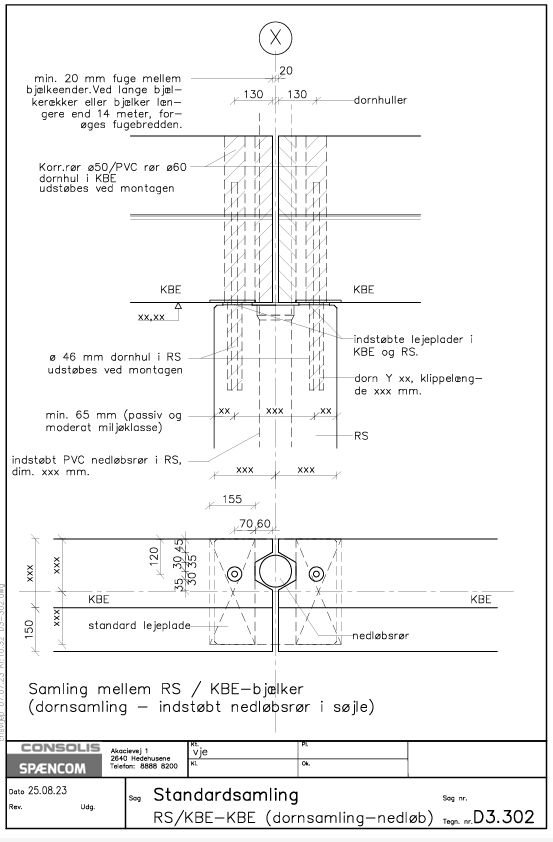

- D3-302: Samling mellem søjle og KBE-bjælke med dornsamling og indstøbt nedløbsrør i søjlen (pdf)
- D3-302: Samling mellem søjle og KBE-bjælke med dornsamling og indstøbt nedløbsrør i søjlen (dwg)
BIM modeller
På vores BIM side har du mulighed for at downloade BIM modeller af KB, KBB, KBB eller KBBE bjælker - som rfa filer.
Ydeevnedeklaration
Afkald af elementer
Afkald af betonelementer sker via vores kørselsafdeling. Elementer afkaldes i rækkefølge 3 uger før ønsket levering. Dette afkald bekræftes endeligt 5 hverdage før inden kl. 10. For yderligere information henvises til "Spæncoms salgs- og leveringsbetingelser".
