Xtrumax huldæk
På vores fabrik i Vemmelev produceres ekstruderede huldæk.
Spæncom producerer extruderede dæk i tykkelserne 180, 220, 270, 320 og 400 mm - for passiv og moderat miljøklasse.
Xtrumax er et registreret varemærke, der udføres som EX18 (180mm), EX22 (220mm), EX27 (270mm), EX32 (320mm) og EX40 (400mm). Vi kalder dem Xtrumax, så uanset om opgaven er bolig-, erhvervs-, institutions- eller butiksbyggeri kan Spæncom opfylde dine krav til etageadskillelse ved Xtrumax. Xtrumax plader skæres på formbordet og kan leveres i vilkårlige længder.
Læs mere om Xtrumax huldæk

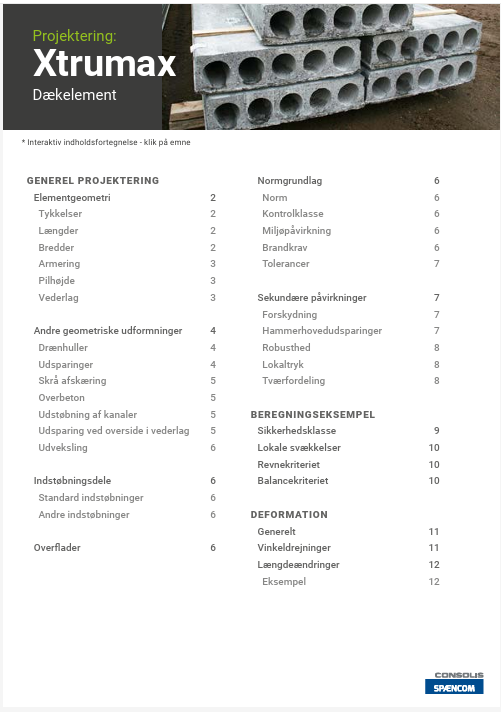

Projekteringskatalog
Til højre har du mulighed for at åbne projekteringskataloget for Xtrumax huldæk - som pdf.
Her finder du bl.a. information om elementgeometri, andre geometriske udformninger, indstøbningsdele, overflader, normgrundlag, beregningseksempler og deformation.
- XTRUMAX Projekteringskatalog - version5 (pdf)

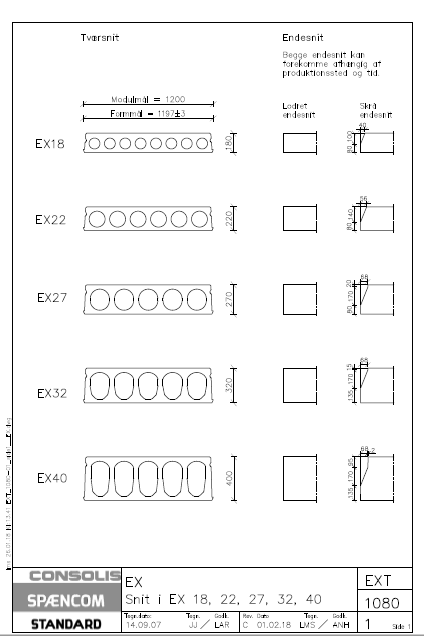

- Tværsnit Xtrumax huldæk (pdf)
- Tværsnit Xtrumax huldæk (dwg)

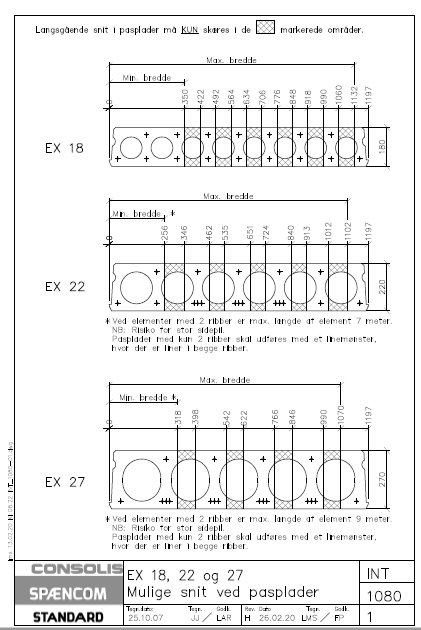

- Eksempel på pasplader for EX18, EX22 og EX27 (pdf)
- Eksempel på pasplader for EX32 og EX 40 (pdf)

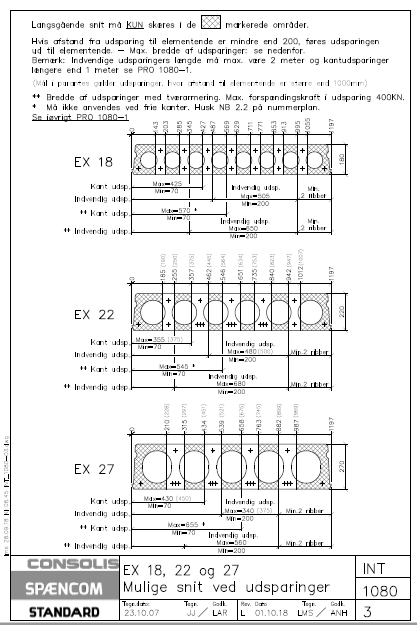

- Se eksempel på udsparinger i EX18, EX22 og EX27 (pdf)

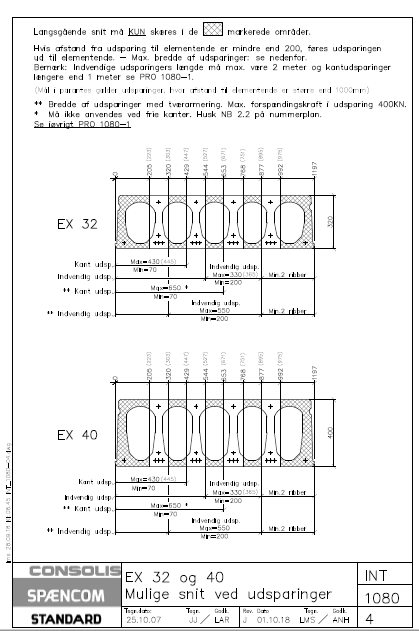

- Se eksempel på udsparinger i EX32 og EX40 (pdf)
- Se standardudsparing af top i Xtrumax (pdf)

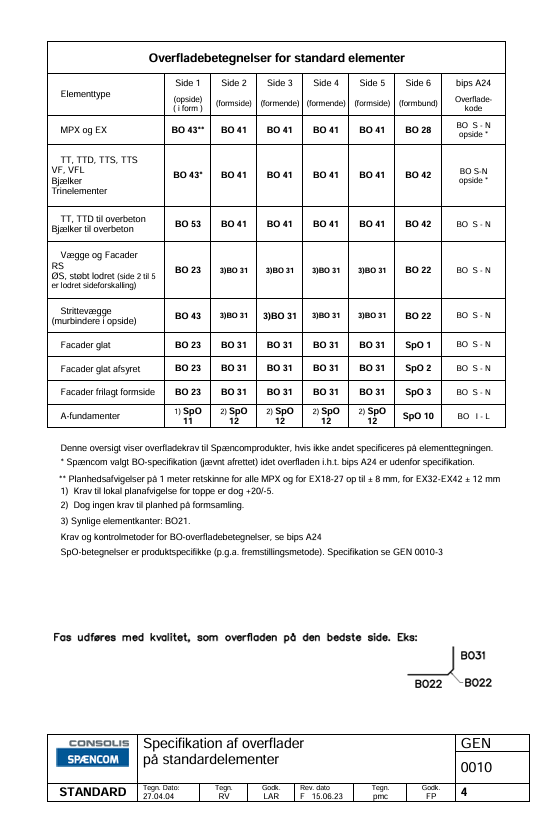

- Se specifikationer for Spæncoms overflader (pdf)

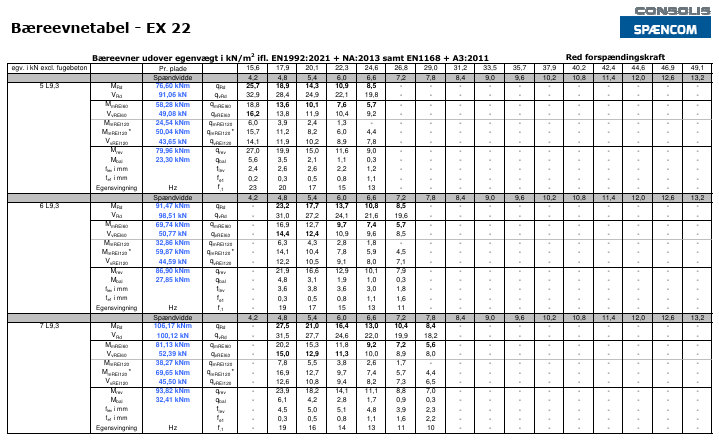

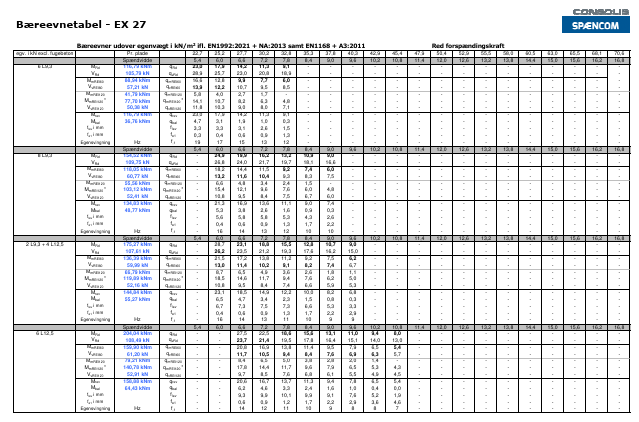

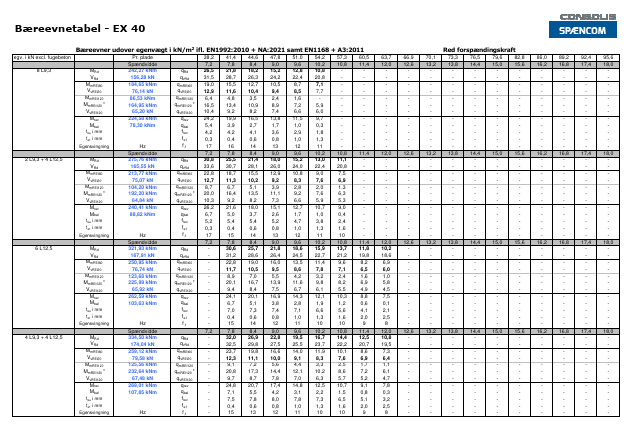

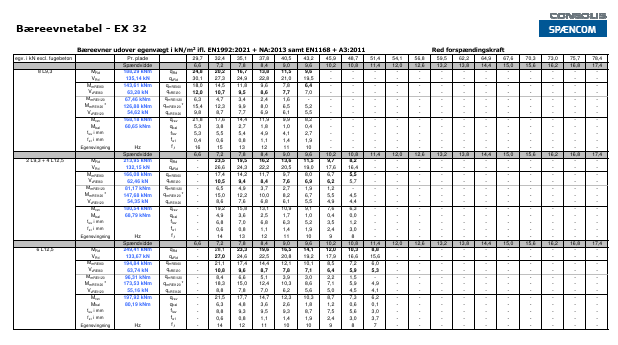

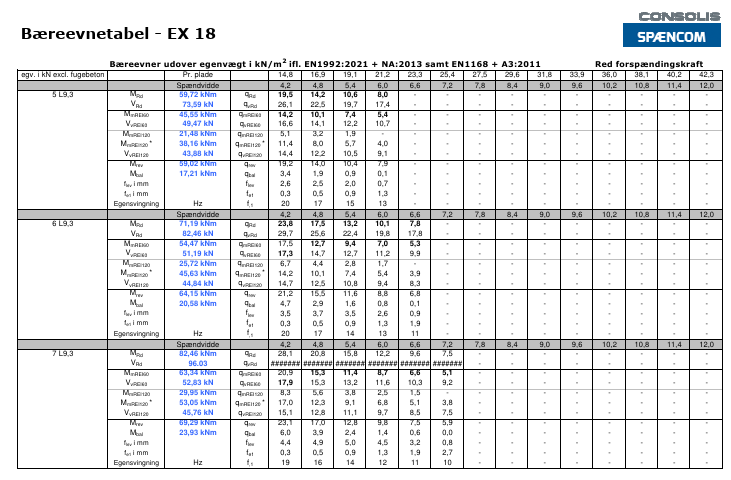

Bæreevnetabeller
Til højre har du mulighed for at downloade bæreevnetabellerne for Xtrumax huldæk - som pdf.
Samlingsdetaljer - dæk og facader
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår Xtrumax huldæk sammen med facader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

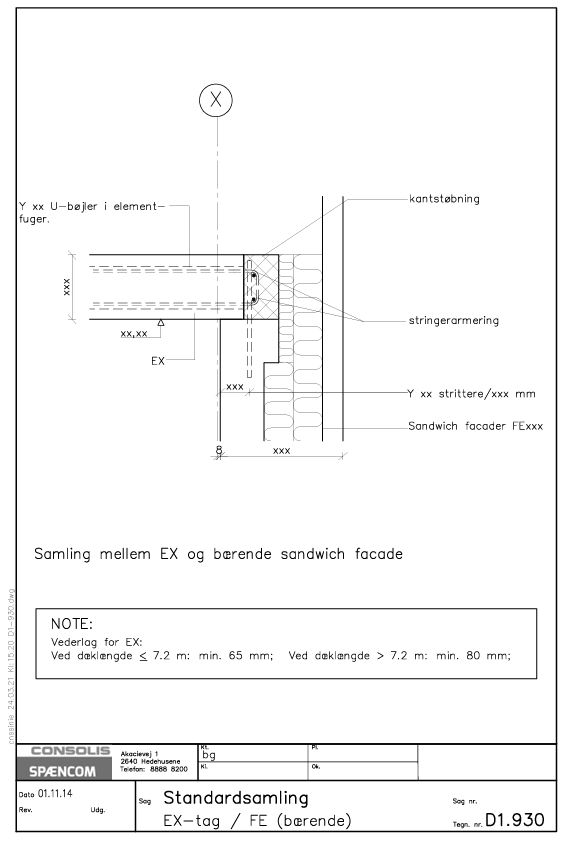

- D1-930: Samling mellem huldæk-facade etagekryds - bærende facade (pdf)
- D1-930: Samling mellem huldæk-facade etagekryds - bærende facade (dwg)

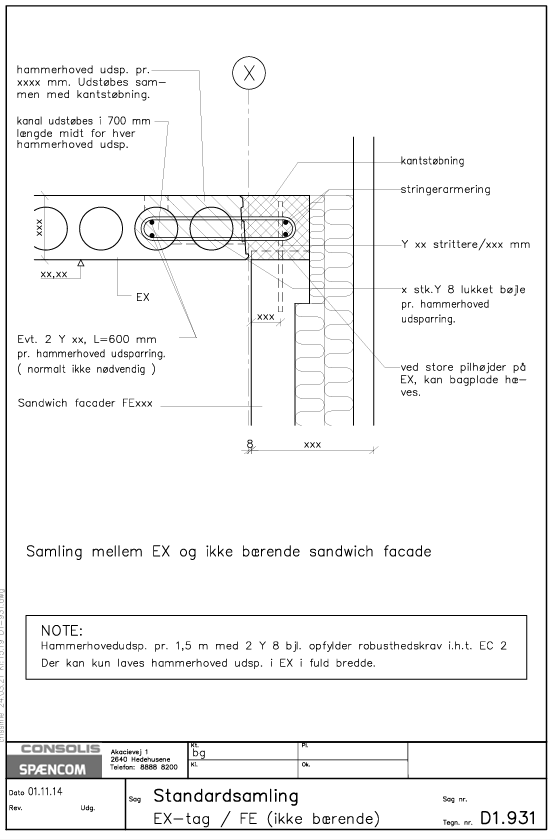

- D1-931: Samling mellem huldæk-facade etagekryds - ikke-bærende facade (pdf)
- D1-931: Samling mellem huldæk-facade etagekryds - ikke-bærende facade (dwg)

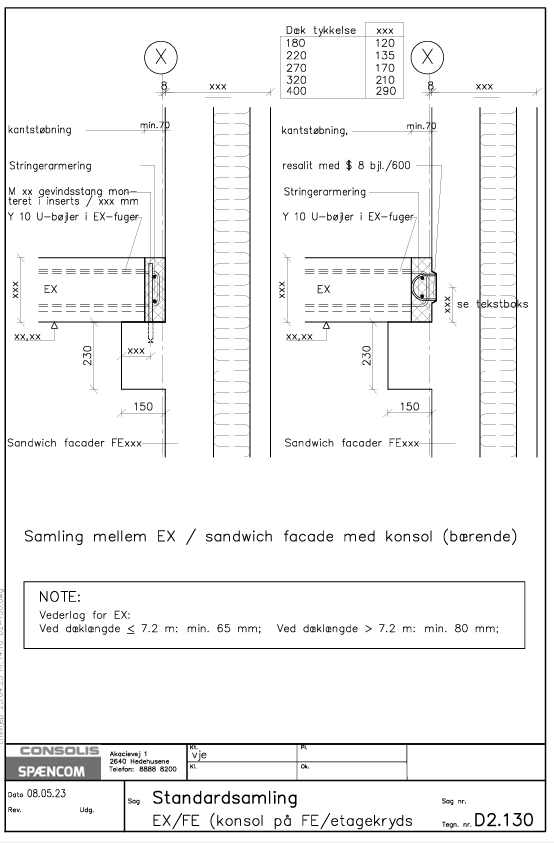

- D2-130: Samling mellem huldæk og bærende sandwich facade med konsol (pdf)
- D2-130: Samling mellem huldæk og bærende sandwich facade med konsol (dwg)

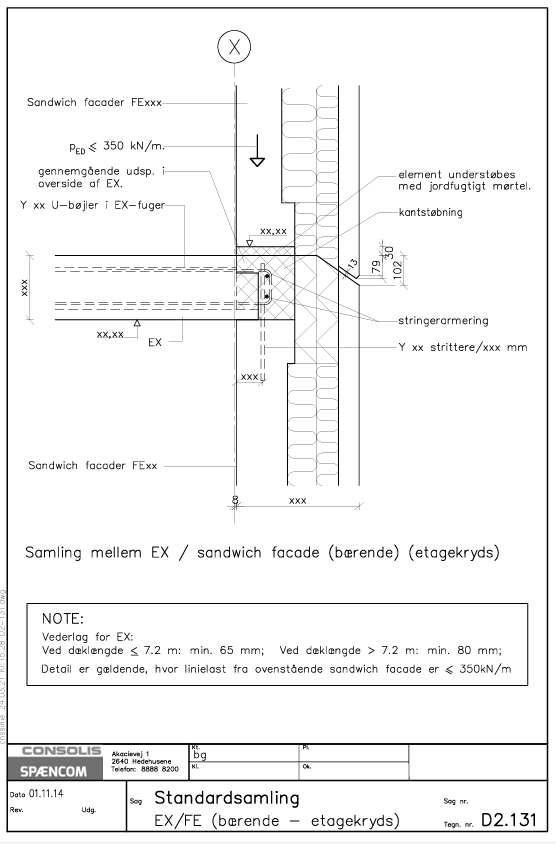

- D2-131: Samling mellem huldæk og bærende sandwich facade ved etagekryds, med 30 mm understopning. Linjelast < 350 kN/m (pdf)
- D2-131: Samling mellem huldæk og bærende sandwich facade ved etagekryds, med 30 mm understopning. Linjelast < 350 kN/m (dwg)

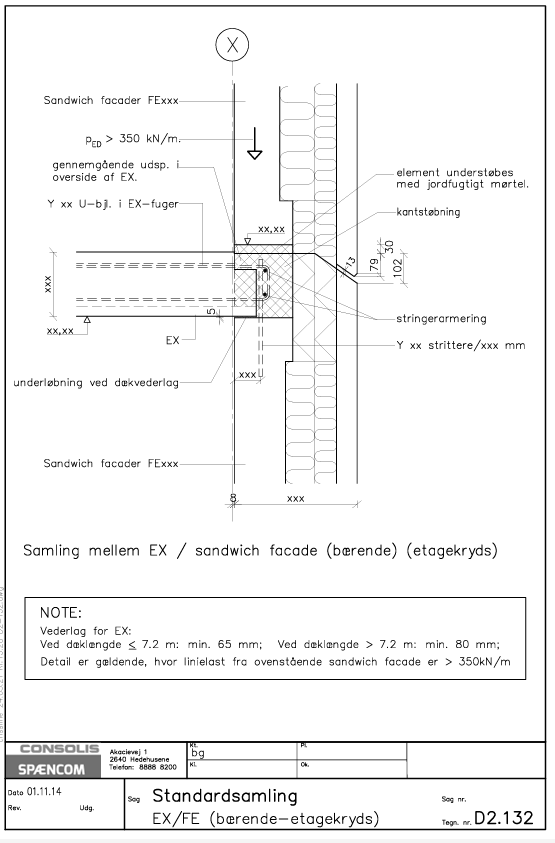

- D2-132: Samling mellem huldæk og bærende facade ved etagekryds med 30 mm understopning. Linjelast > 350 kN/m (pdf)
- D2-132: Samling mellem huldæk og bærende facade ved etagekryds med 30 mm understopning. Linjelast > 350 kN/m (dwg)

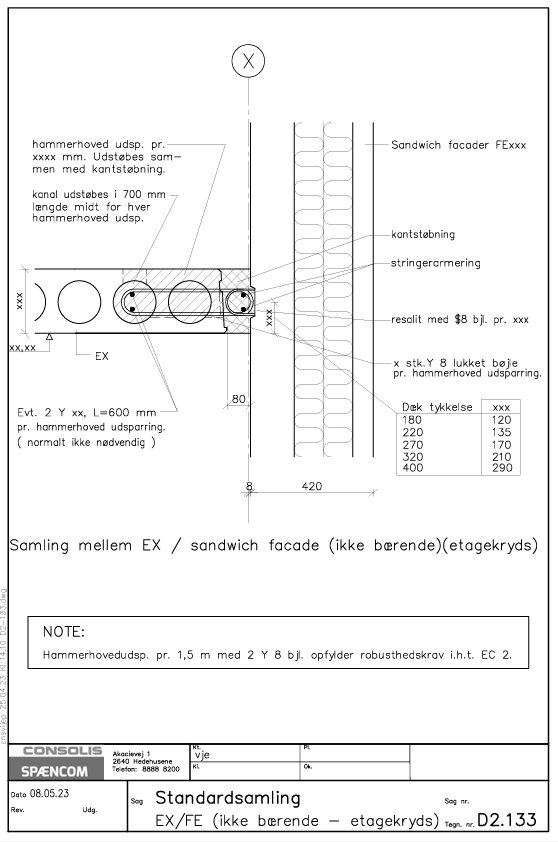

- D2-133: Samling mellem huldæk og ikke bærende sandwich facade ved etagekryds (pdf)
- D2-133: Samling mellem huldæk og ikke bærende sandwich facade ved etagekryds (dwg)

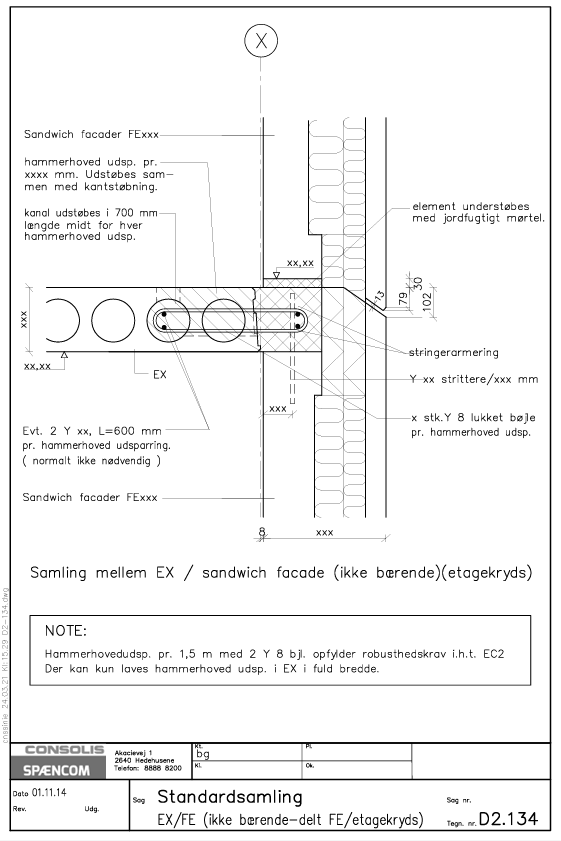

- D2-134: Samling mellem huldæk og ikke bærende sandwich facade ved etagekryds i gavl (pdf)
- D2-134: Samling mellem huldæk og ikke bærende sandwich facade ved etagekryds i gavl (dwg)
Samlingsdetaljer - dæk og vægge
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår Xtrumax huldæk og vægge - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.
- D2-133: Samling mellem huldæk og ikke bærende væg (pdf)
- D2-133: Samling mellem huldæk og ikke bærende væg (dwg)

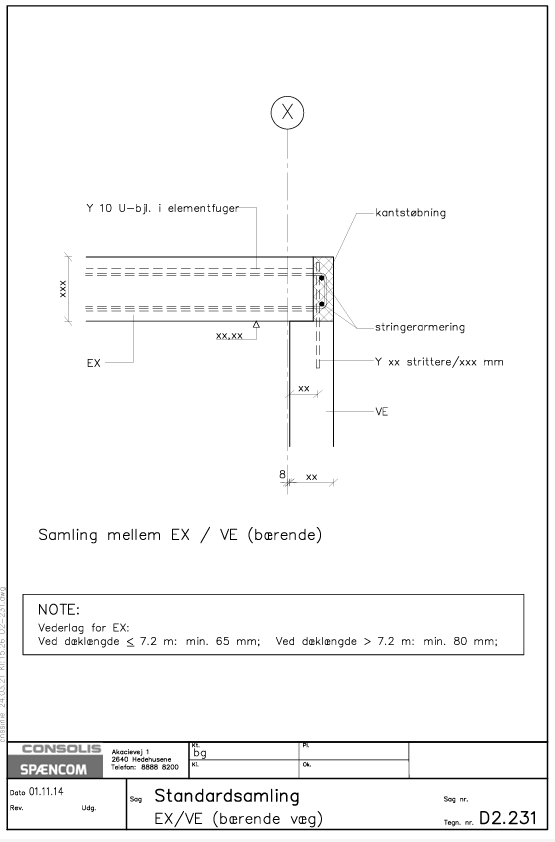

- D2-231: Samling mellem huldæk og bærende væg (pdf)
- D2-231: Samling mellem huldæk og bærende væg (dwg)

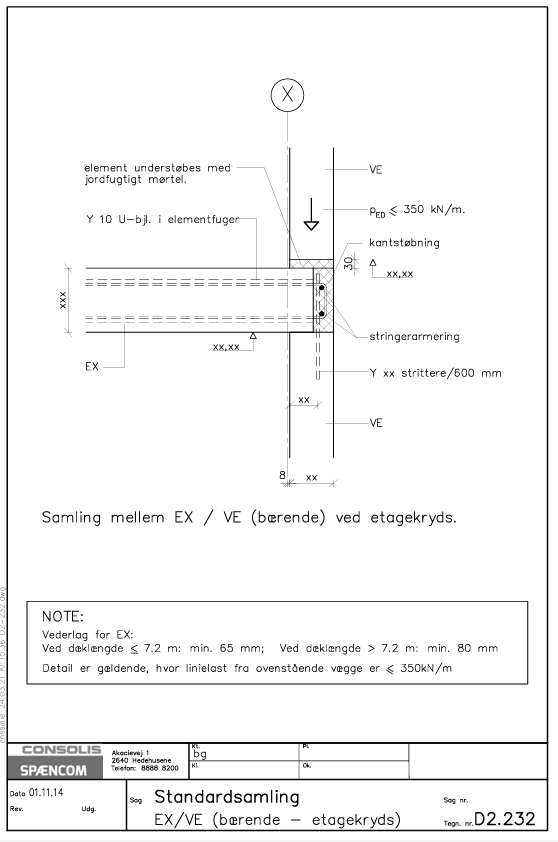

- D2-232: Samling mellem huldæk og bærende bagvæg ved etagekryds. Linjelast < 350 kN/m (pdf)
- D2-232: Samling mellem huldæk og bærende bagvæg ved etagekryds. Linjelast < 350 kN/m (dwg)

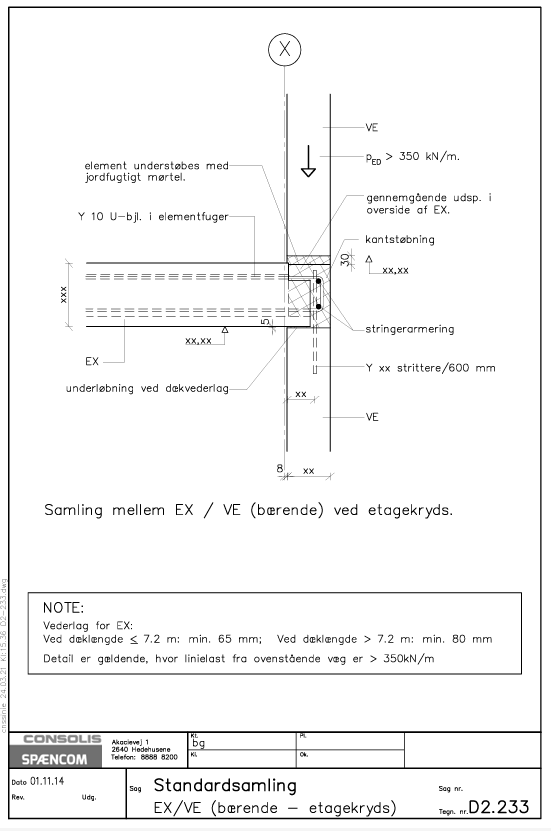

- D2-233: Samling mellem huldæk og bærende væg ved etagekryds. Linjelast > 350 kN/m (pdf)
- D2-233: Samling mellem huldæk og bærende væg ved etagekryds. Linjelast > 350 kN/m (dwg)

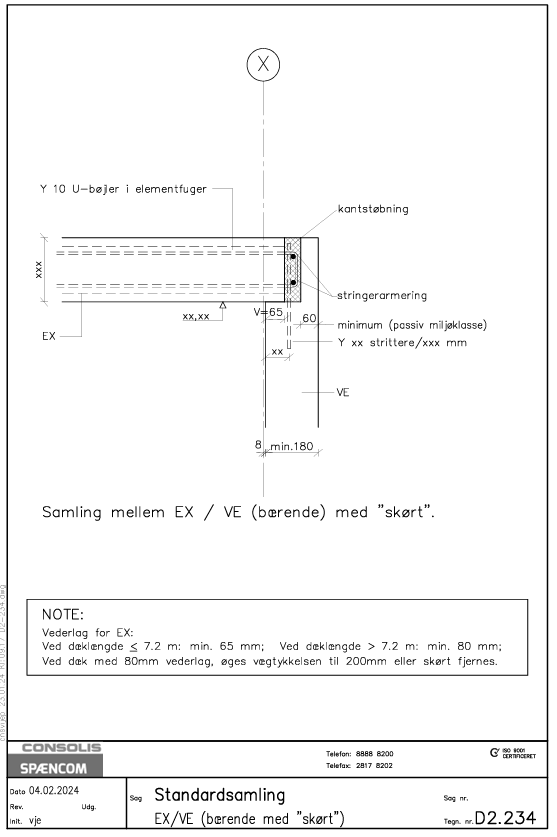

- D2-234: Samling mellem huldæk og bærende væg med "skørt" (pdf)
- D2-234: Samling mellem huldæk og bærende væg med "skørt" (dwg)

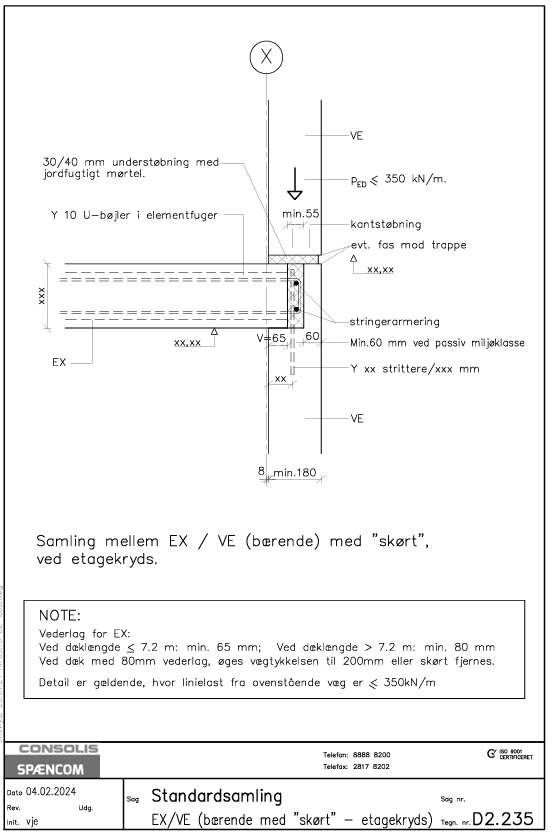

- D2-235: Samling mellem huldæk og bærende væg med "skørt" ved etagekryds. Linjelast < 350 kN/m (pdf)
- D2-235: Samling mellem huldæk og bærende væg med "skørt" ved etagekryds. Linjelast < 350 kN/m (dwg)

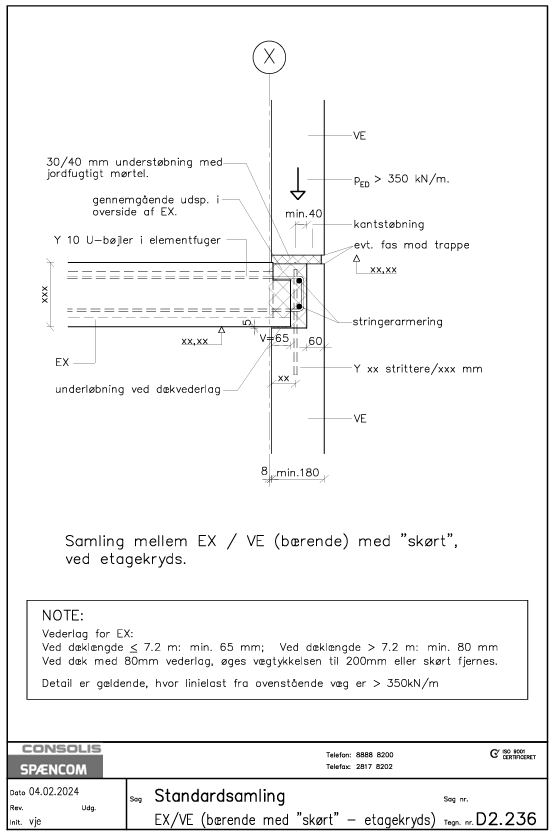

- D2-236: Samling mellem huldæk og bærende væg med "skørt" ved etagekryds. Linjelast > 350 kN/m (pdf)
- D2-236: Samling mellem huldæk og bærende væg med "skørt" ved etagekryds. Linjelast > 350 kN/m (dwg)

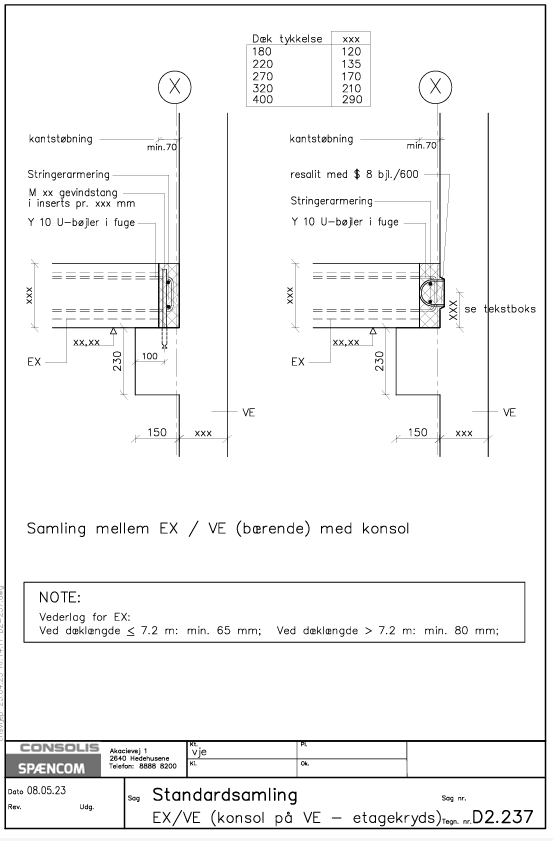

- D2-237: Samling mellem huldæk og bærende væg med konsol for vederlag (pdf)
- D2-237: Samling mellem huldæk og bærende væg med konsol for vederlag (dwg)

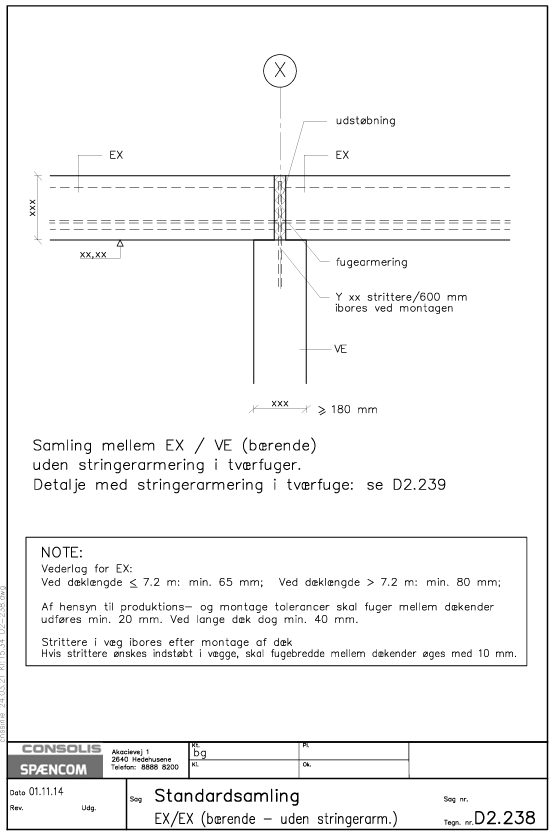

- D2-238: Samling mellem huldæk og dobbelt bærende væg, uden stringerarmering i tværfuger (pdf)
- D2-238: Samling mellem huldæk og dobbelt bærende væg, uden stringerarmering i tværfuger (dwg)

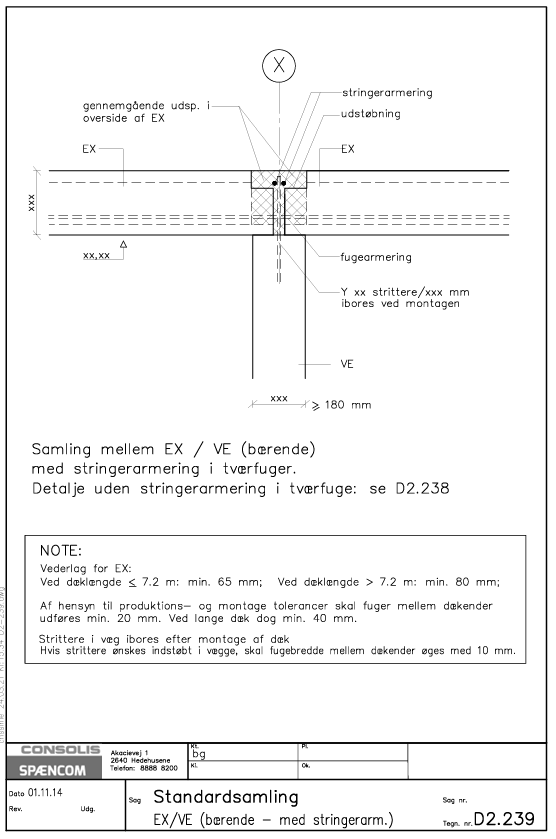

- D2-239: Samling mellem huldæk og dobbelt bærende væg, med stringerarmering i tværfuger (pdf)
- D2-239: Samling mellem huldæk og dobbelt bærende væg, med stringerarmering i tværfuger (dwg)

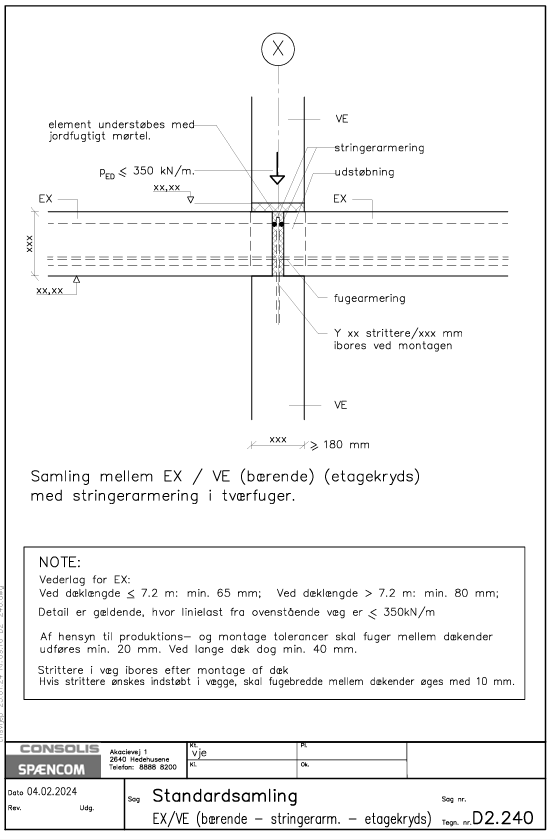

- D2-240: Samling mellem huldæk og dobbelt bærende væg ved etagekryds og med stringerarmering i tværfuger. Linjelast < 350 kN/m (pdf)
- D2-240: Samling mellem huldæk og dobbelt bærende væg ved etagekryds og med stringerarmering i tværfuger. Linjelast < 350 kN/m (dwg)

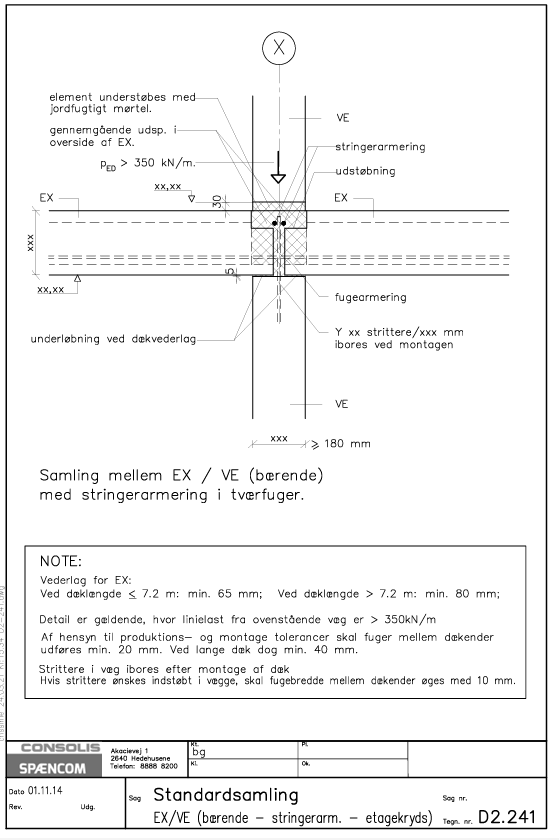

- D2-241: Samling mellem huldæk og dobbelt bærende væg og med stringerarmering i tværfuger. Linjelast > 350 kN/m (pdf)
- D2-241: Samling mellem huldæk og dobbelt bærende væg og med stringerarmering i tværfuger. Linjelast > 350 kN/m (dwg)

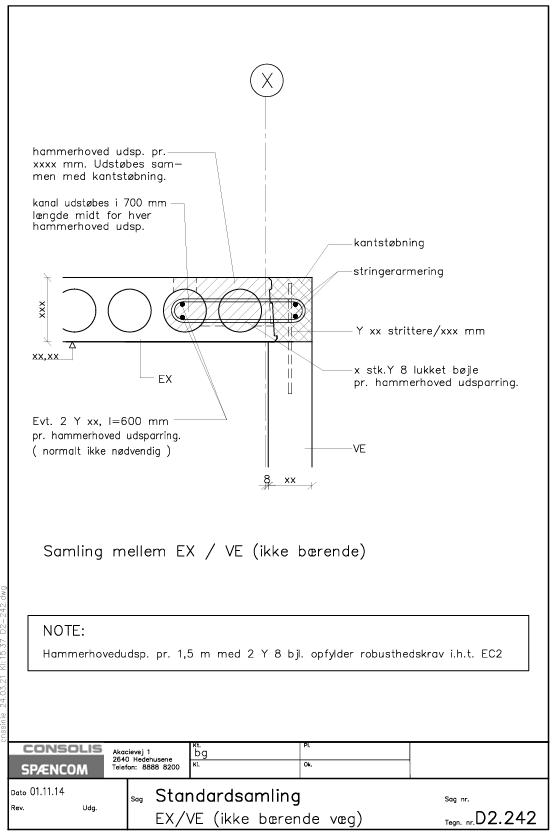

- D2-242: Samling mellem huldæk og ikke bærende væg ved sidekant af EX (pdf)
- D2-242: Samling mellem huldæk og ikke bærende væg ved sidekant af EX (dwg)

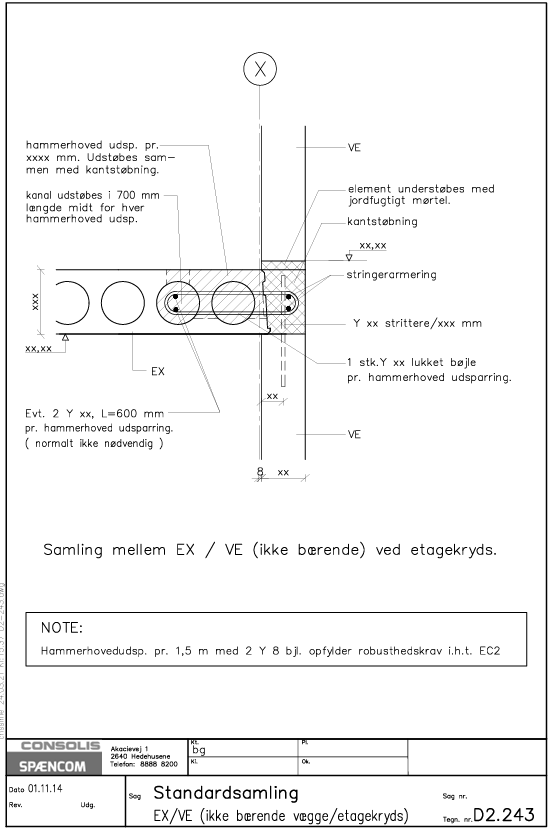

- D2-243: Samling mellem huldæk og ikke bærende væg ved sidekant af EX og ved etagekryds (pdf)
- D2-243: Samling mellem huldæk og ikke bærende væg ved sidekant af EX og ved etagekryds (dwg)

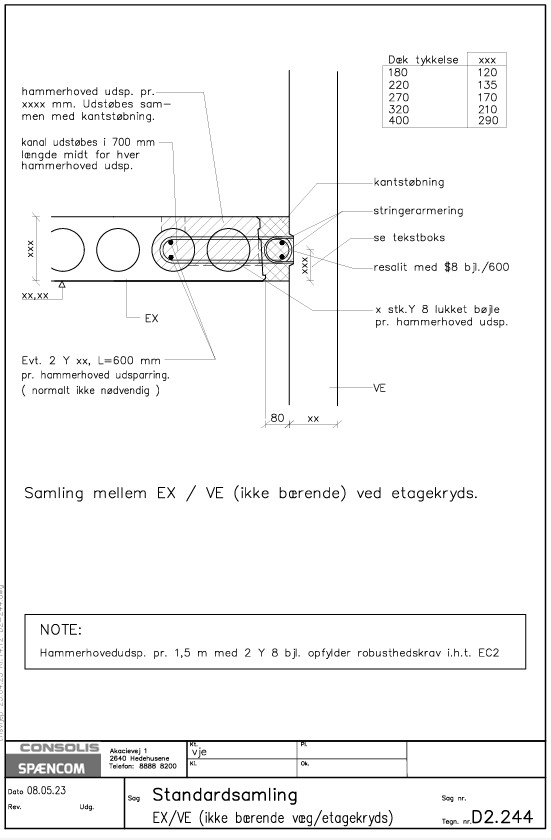

- D2-244: Samling mellem huldæk og ikke bærende gennemgående væg ved etagekryds (pdf)
- D2-244: Samling mellem huldæk og ikke bærende gennemgående væg ved etagekryds (dwg)

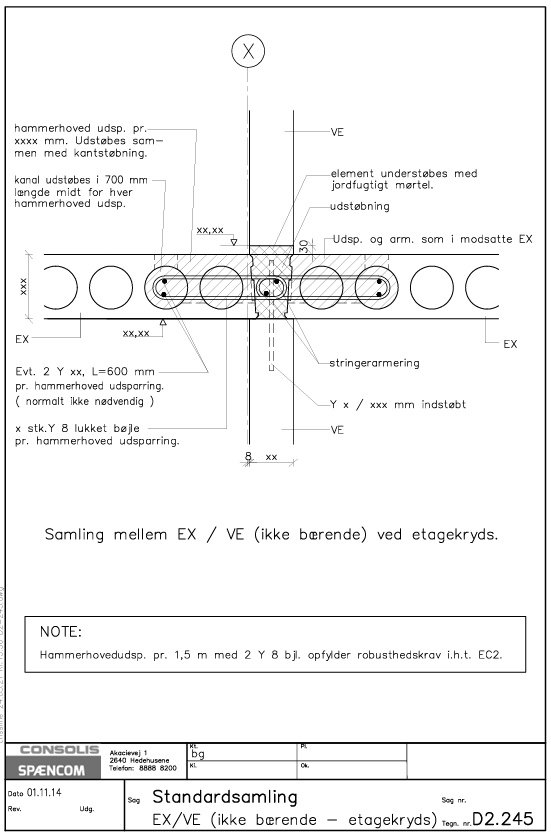

- D2-245: Samling mellem huldæk og ikke bærende væg ved etagekryds (pdf)
- D2-245: Samling mellem huldæk og ikke bærende væg ved etagekryds (dwg)
Samlingsdetaljer - dæk og bjælker
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår Xtrumax huldæk og bjælker - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

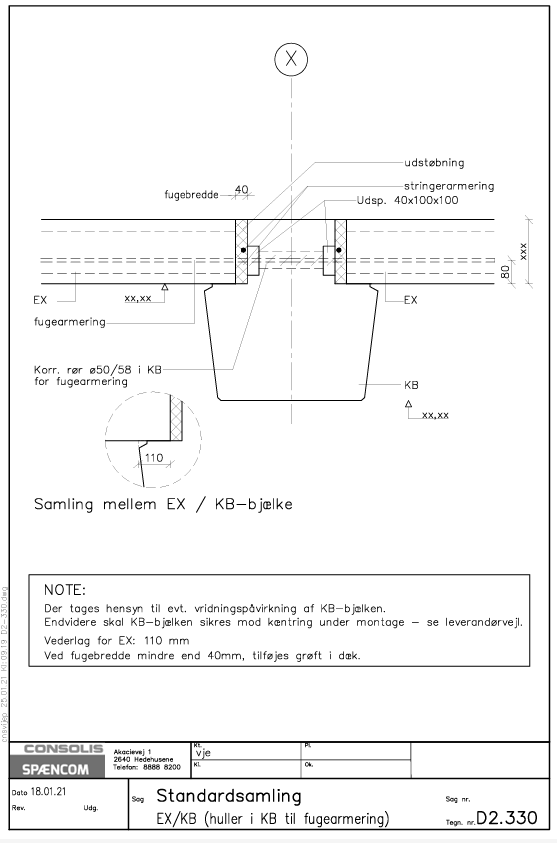

- D2-330: Samling mellem huldæk og KB-bjælke med huller i KB til fugearmering (pdf)
- D2-330: Samling mellem huldæk og KB-bjælke med huller i KB til fugearmering (dwg)

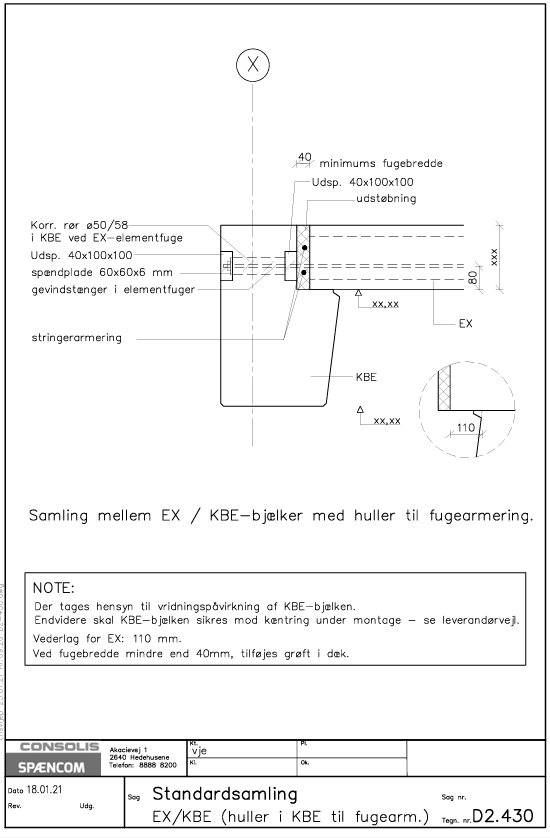

- D2-430: Samling mellem huldæk og KBE-bjælke med huller i KBE til fugearmering (pdf)
- D2-430: Samling mellem huldæk og KBE-bjælke med huller i KBE til fugearmering (dwg)

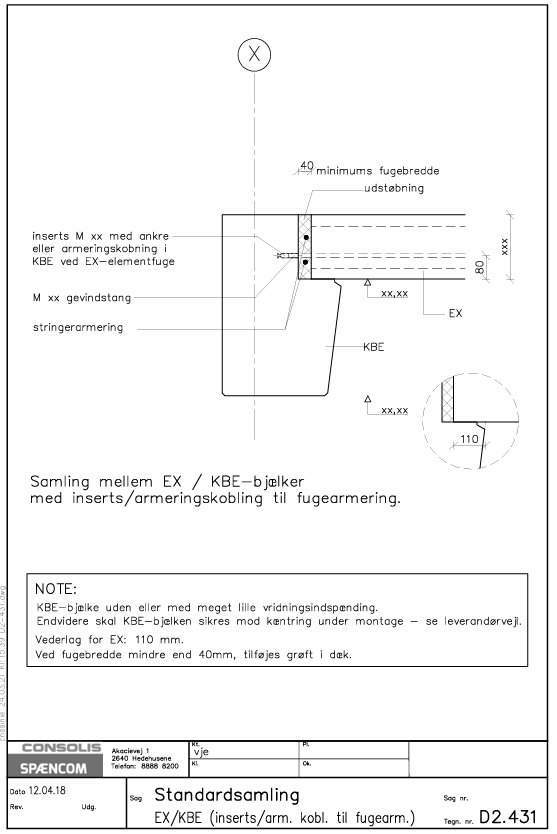

- D2-431: Samling mellem huldæk og KBE-bjælke med inserts/armeringskobling til fugearmering (pdf)
- D2-431: Samling mellem huldæk og KBE-bjælke med inserts/armeringskobling til fugearmering (dwg)

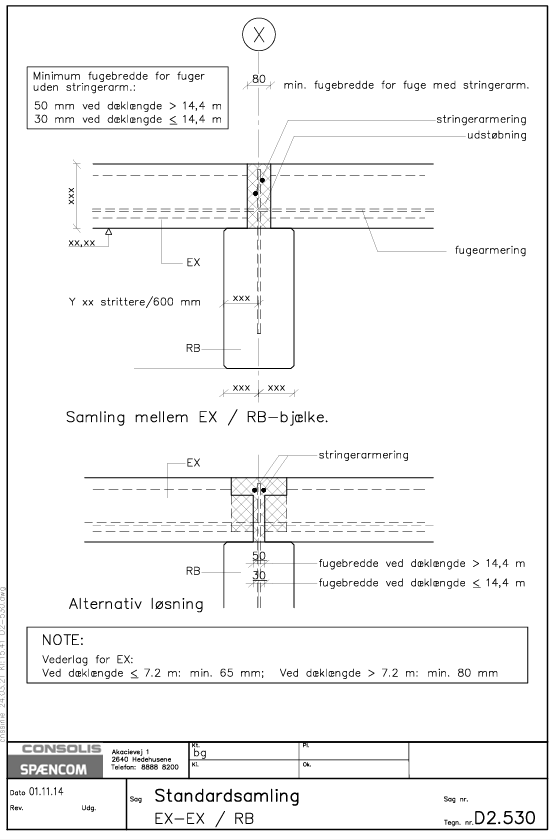

- D2-530: Samling mellem huldæk og RB-bjælke (pdf)
- D2-530: Samling mellem huldæk og RB-bjælke (dwg)

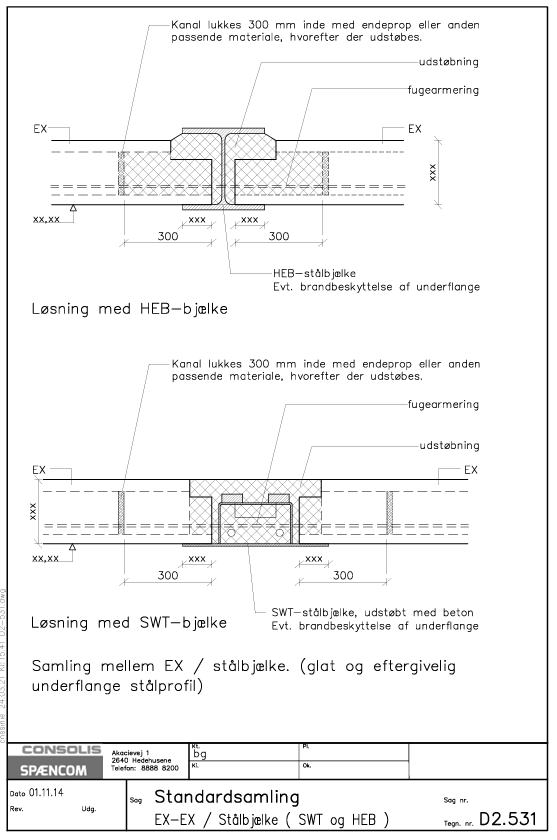

- D2-531: Samling mellem huldæk og stålbjælker SWT og HEB (pdf)
- D2-531: Samling mellem huldæk og stålbjælker SWT og HEB (dwg)
BIM modeller
Til højre har du mulighed for at downloade BIM modeller af Xtrumax huldæk - som rfa filer.
Ydeevnedeklaration
EPD EX22 - Vemmelev
Denne miljøvaredeklaration er verificeret i henhold til kravene i ISO 14025 og er gyldig i 5 år fra 21/12-21.
Den tilsigtede anvendelse af miljøvaredeklarationen er, at kommunikere videnskabeligt baserede miljøinformationer for produktet til/fra professionelle aktører med det formål, at kunne vurdere
miljøpåvirkninger for bygninger.
EPD EX32 - Vemmelev
Denne miljøvaredeklaration er verificeret i henhold til kravene i ISO 14025 og er gyldig i 5 år fra 21/12-21.
Den tilsigtede anvendelse af miljøvaredeklarationen er, at kommunikere videnskabeligt baserede miljøinformationer for produktet til/fra professionelle aktører med det formål, at kunne vurdere
miljøpåvirkninger for bygninger.
Afkald af elementer
Afkald af betonelementer sker via vores kørselsafdeling. Elementer afkaldes i rækkefølge 3 uger før ønsket levering. Dette afkald bekræftes endeligt 5 hverdage før inden kl. 10. For yderligere information henvises til "Spæncoms salgs- og leveringsbetingelser".
