TTS elementer
Sadeltagsformede tagplader (TTS) i forspændt beton er særdeles velegnet som tagplader i industribygninger, lagerhaller og idrætshaller med spændvidde op til 36,0 m.
Med dobbelt T-tværsnit og sadeltagsformet overside udnyttes den forspændte betons egenskaber fuldt ud, idet lav egenvægt og konstruktionshøjde kombineres med stor stivhed og spændvidde.
Hældningen på overfladen betyder også, at det ikke er nødvendigt med kileskåret isolering.
TTS tagpladerne leveres i fire standardtyper med kiphøjde på 60, 72, 90 og 102 cm. Pladebredden er 240 cm.
TTS-pladerne fremstilles med ribbeafstand på 1200 mm.
Mellem TTS pladerne kan lægges profilerede stålplader og trækassetter, hvilket dog normalt kræver ekstra opmærksomhed omkring bygningens stabilitet. Er der øget krav til renlighed og brand kan stålpladerne med fordel erstattes med vaffelplader.
Læs mere om TTS elementer

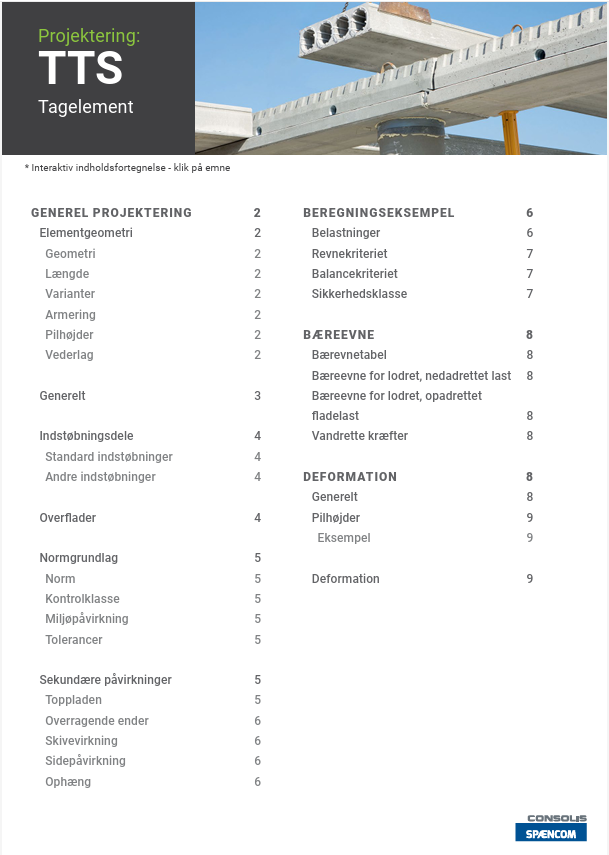

Projekteringskatalog
Til højre har du mulighed for at åbne projekteringskataloget for TTS elementer - som pdf.

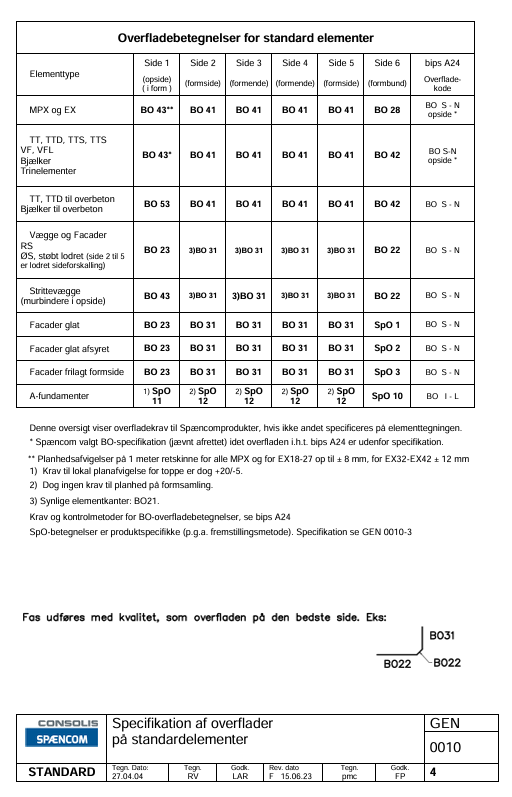

Her finder du bl.a. information om elementgeometri, andre geometriske udformninger, indstøbningsdele, overflader, normgrundlag, beregningseksempler og deformation.

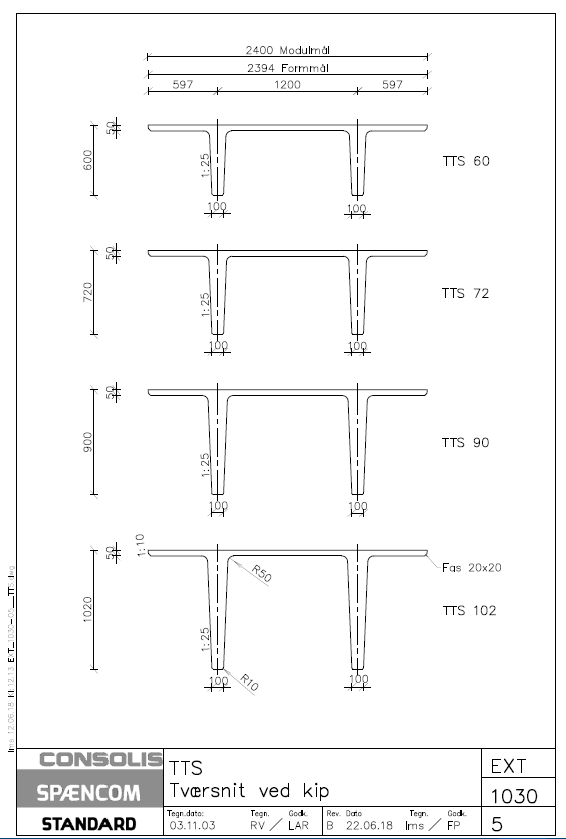

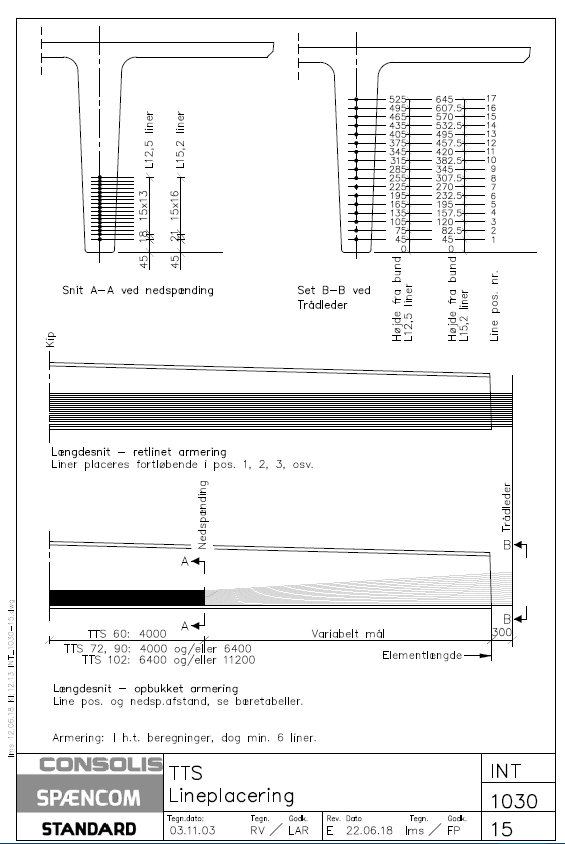

Tværsnit
Til højre har du mulighed for at downloade tværsnittene for TTS elementer - både som dwg og som pdf.

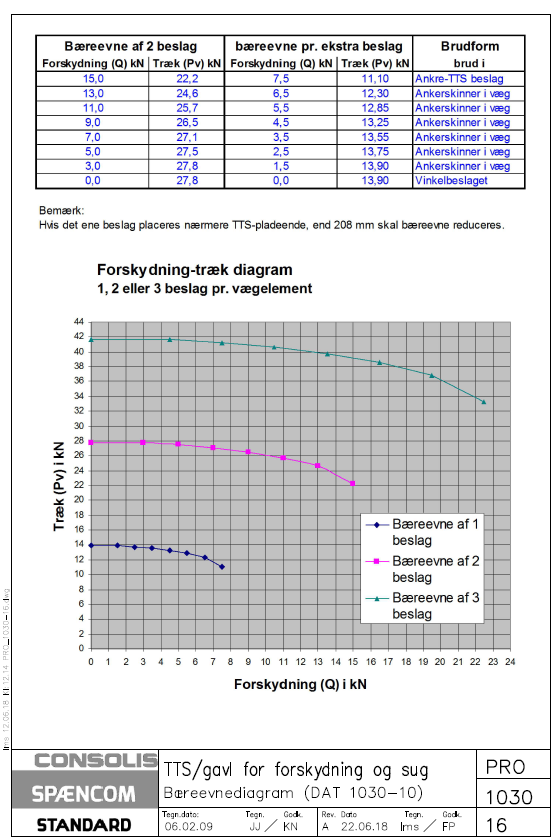

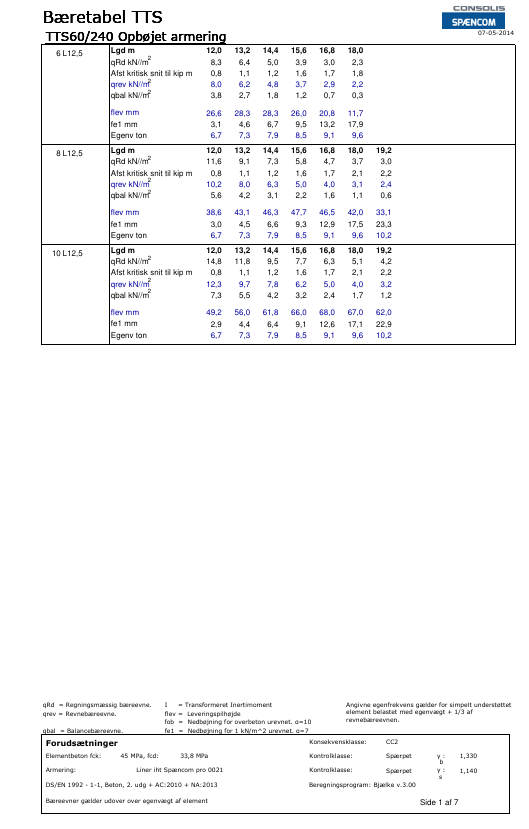

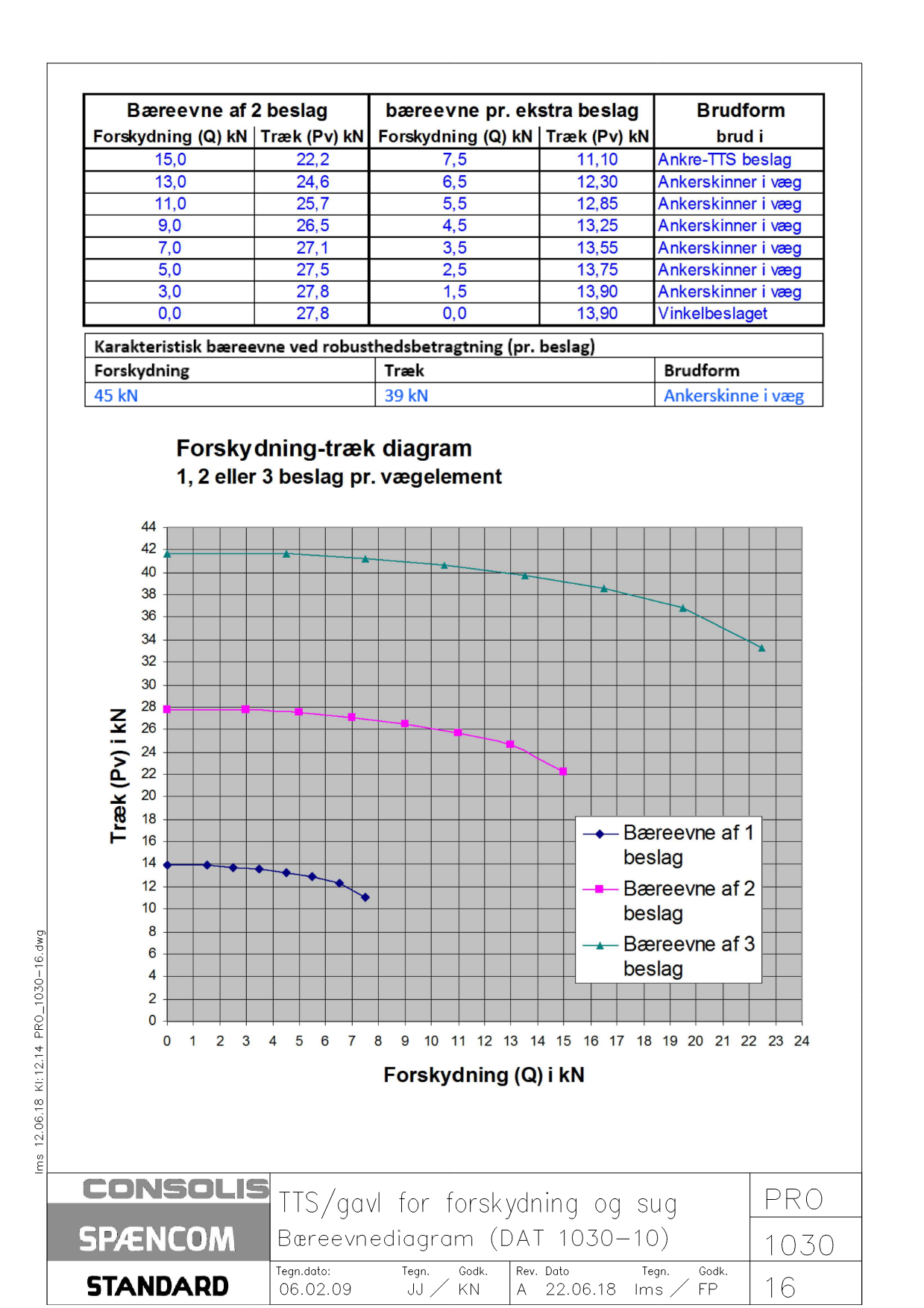

Bæreevnetabeller
Til højre har du mulighed for at downloade bæreevnetabellerne for TTS elementerne - som pdf.
Samlingsdetaljer - TTS og facader
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår TTS elementer og facader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

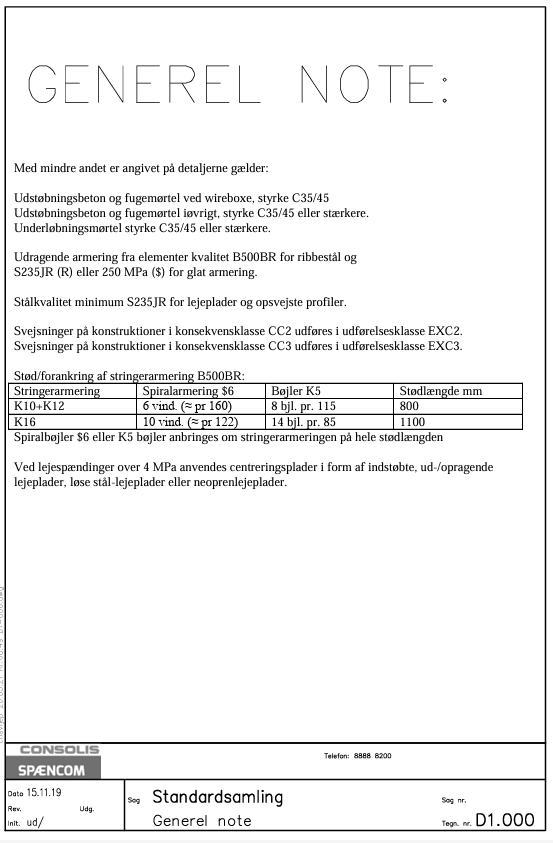

- D1-000: Generel note beskrivelse (pdf)
- D1-000: Generel note beskrivelse (dwg)

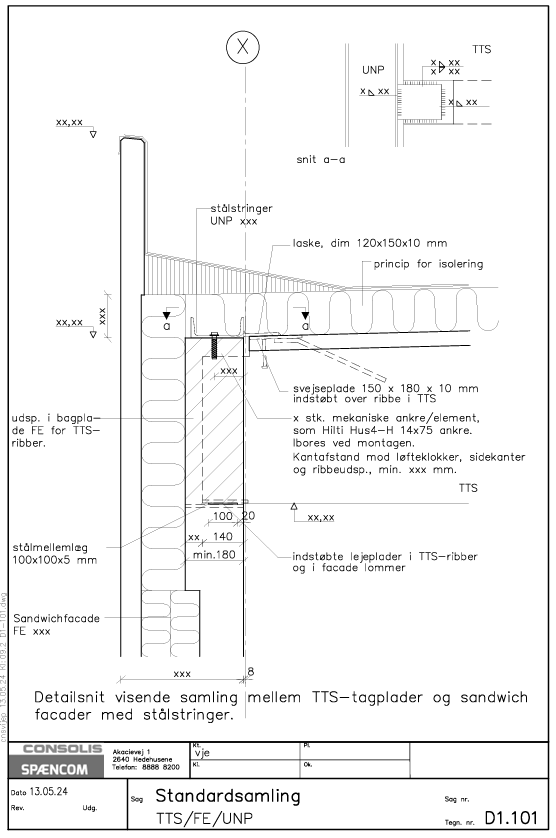

- D1-101: Samling mellem TTS-tagpladen og en sandwichfacade med stålstringer (pdf)
- D1-101: Samling mellem TTS-tagpladen og en sandwichfacade med stålstringer (dwg)

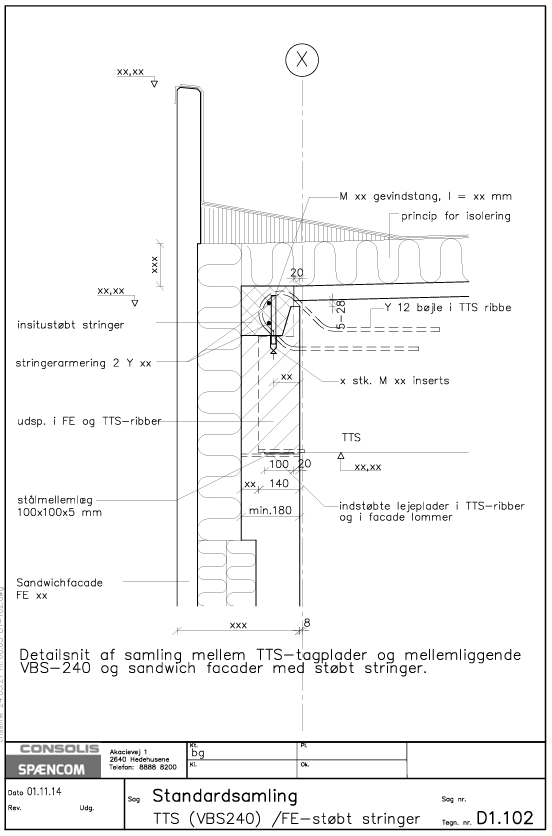

- D1-102: Samling mellem TTS-tagpladen med mellemliggende VFL 480/VBS 240 og en sandwichfacade med støbt stringer (pdf)
- D1-102: Samling mellem TTS-tagpladen med mellemliggende VFL 480/VBS 240 og en sandwichfacade med støbt stringer (dwg)

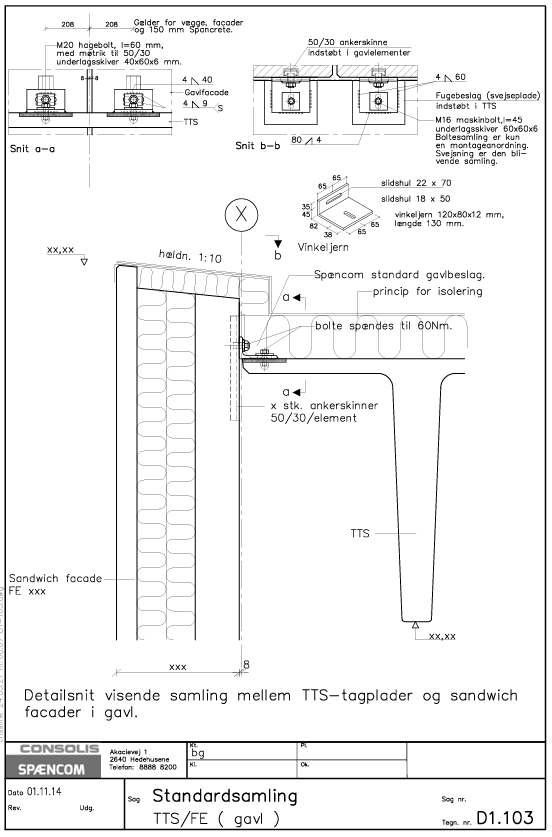

- D1-103: Samling mellem TTS-tagpladen og en sandwichfacade i gavl (pdf)
- D1-103: Samling mellem TTS-tagpladen og en sandwichfacade i gavl (dwg)

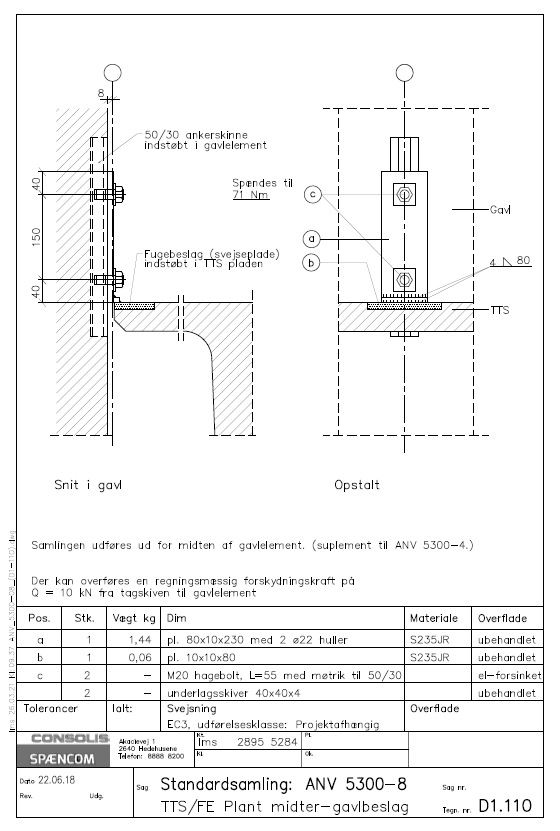

- D1-110 Samling mellem TTS-tagpladen og sandwichfacaden vedr. plant midter-gavlbeslag (pdf)
- D1-110: Samling mellem TTS-tagpladen og sandwichfacaden vedr. plant midter-gavlbeslag (dwg)

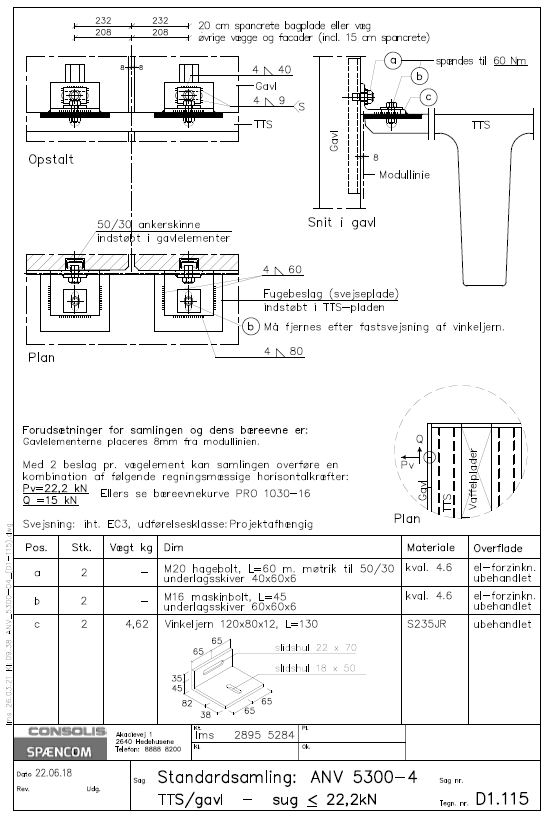

- D1-115: Samling mellem en TTS-tagplade og sandwich facaden i gavlen. Beslaget er plant med overfladen. Det er samme løsning for endebeslaget - blot i halv udgave (pdf)
- D1-115: Samling mellem en TTS-tagplade og sandwich facaden i gavlen. Beslaget er plant med overfladen. Det er samme løsning for endebeslaget - blot i halv udgave (dwg)
Samlingsdetaljer - to TTS elementer
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår to TTS elementer - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

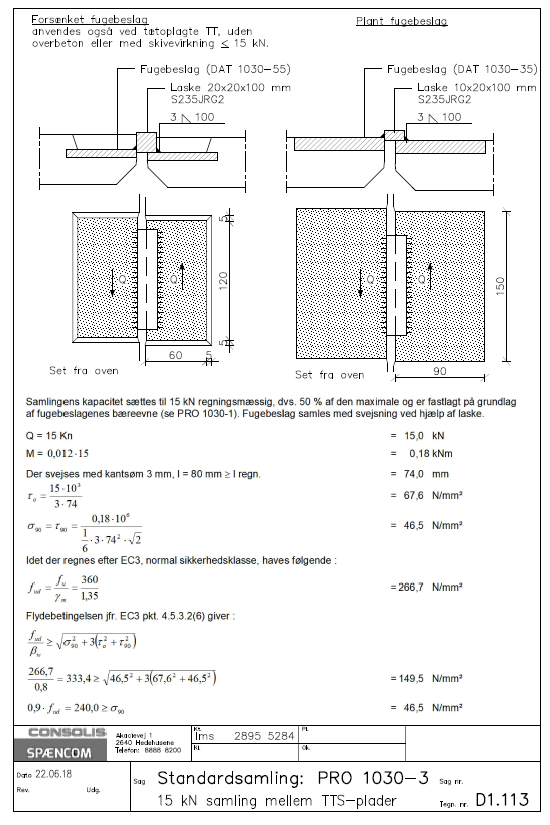

- D1-113: Samling mellem to TTS'er hvor der skal kunne overføres 15kN i forskydning (pdf)
- D1-113: Samling mellem to TTS'er hvor der skal kunne overføres 15kN i forskydning (dwg)

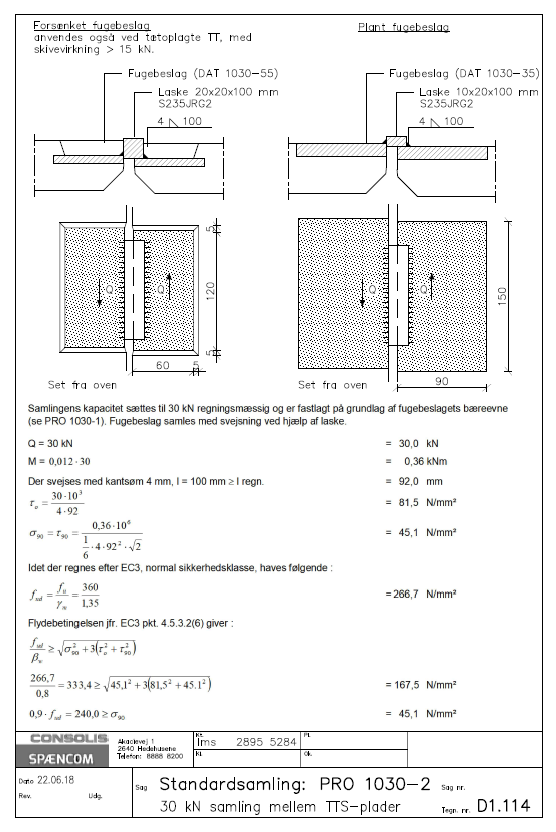

- D1-114: Samling mellem to TTS'er hvor der skal kunne overføres 30kN i forskydning (pdf)
- D1-114: Samling mellem to TTS'er hvor der skal kunne overføres 30kN i forskydning (dwg)

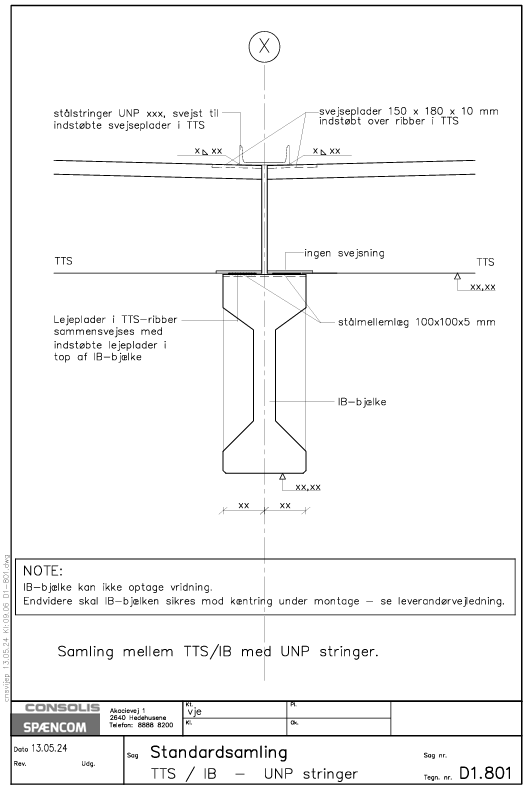

- D1-801: Samling mellem to TTS plader, der begge har vederlag på en IB bjælke med UNP stringer (pdf)
- D1-801: Samling mellem to TTS plader, der begge har vederlag på en IB bjælke med UNP stringer (dwg)

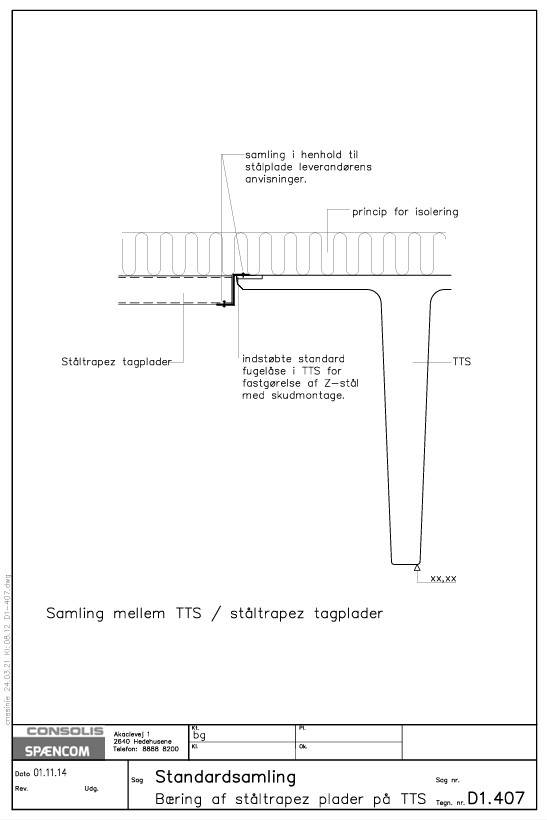

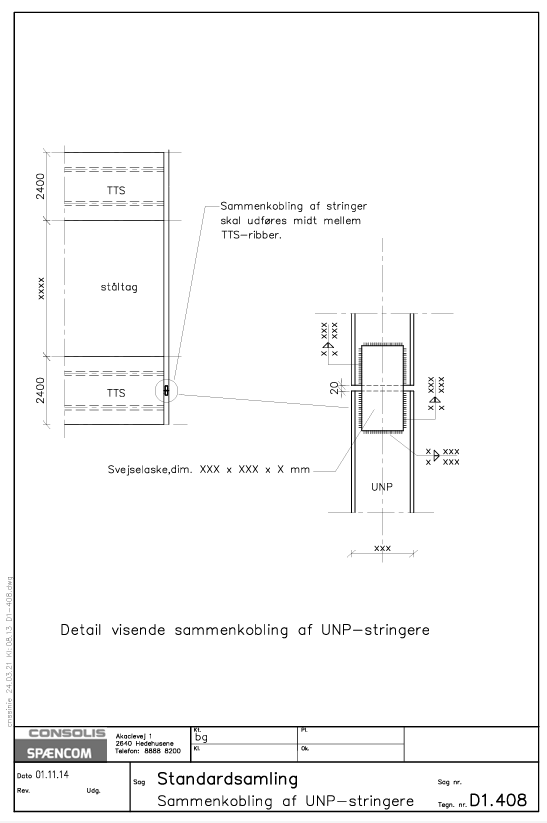

Samlingsdetaljer - TTS og ståltrapez eller stålstringer
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår TTS elementer og ståltrapez eller stålstringer - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.
Samlingsdetaljer - TTS og vægge
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår TTS elementer og vægge - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

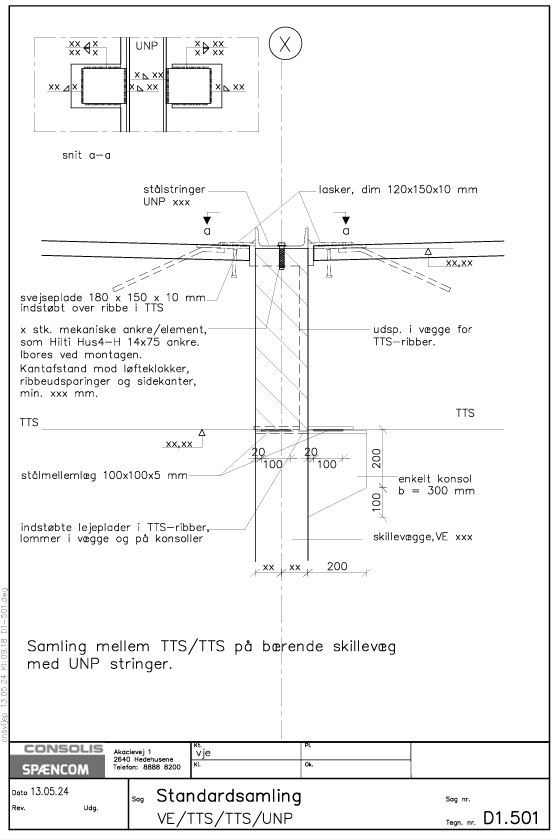

- D1-501: Samling mellem TTS tagplader og dobbeltbærende skillevæg med UNP stringer (pdf)
- D1-501: Samling mellem TTS tagplader og dobbeltbærende skillevæg med UNP stringer (dwg)

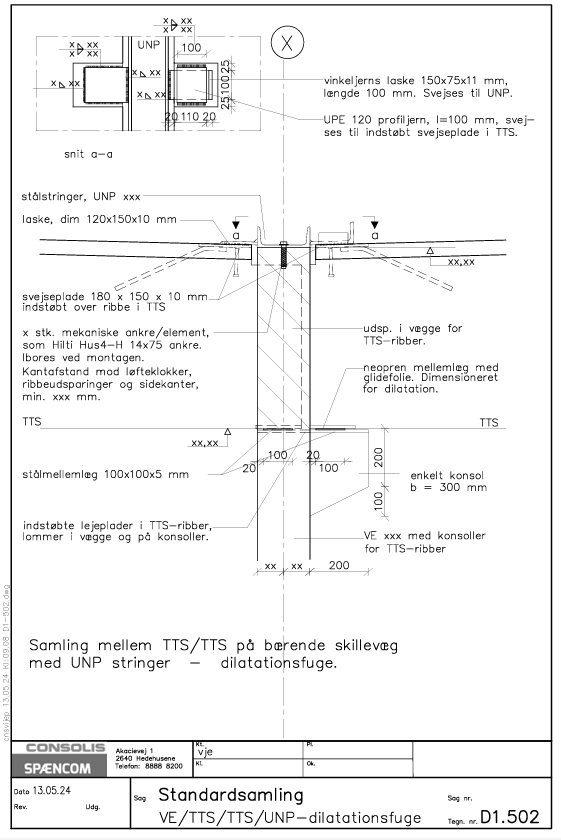

- D1-502: Samling mellem TTS tagplade og dobbeltbærende skillevæg med UNP stringer - dilatationsfuge (pdf)
- D1-502: Samling mellem TTS tagplade og dobbeltbærende skillevæg med UNP stringer - dilatationsfuge (dwg)

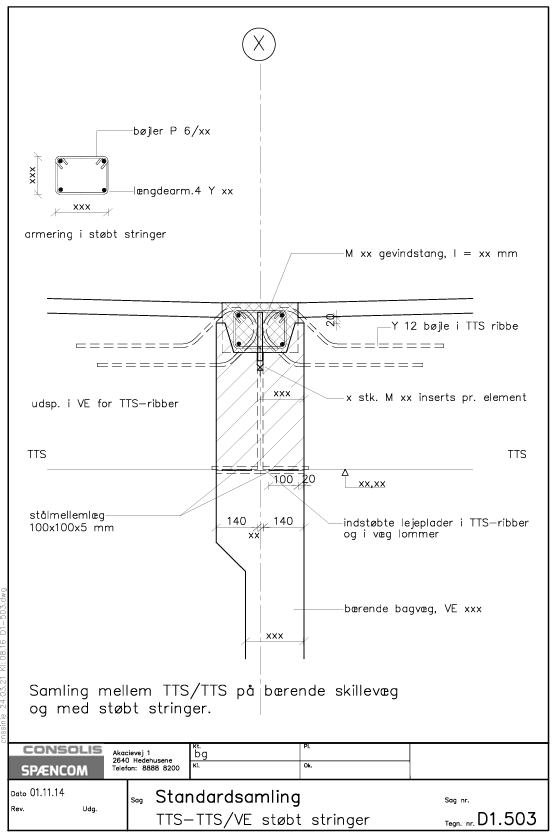

- D1-503: Samling mellem to TTS'er, der begge ligger af på en bærende skillevæg med en støbt stringer (pdf)
- D1-503: Samling mellem to TTS'er, der begge ligger af på en bærende skillevæg med en støbt stringer (dwg)

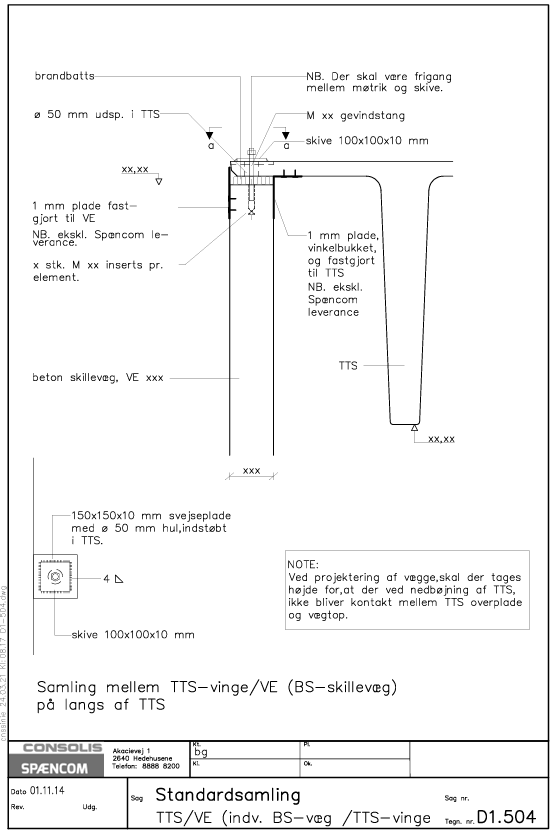

- D1-504: Samling mellem TTS-vinge og en BS-skillevæg på langs af TTS'en (pdf)
- D1-504: Samling mellem TTS-vinge og en BS-skillevæg på langs af TTS'en (dwg)

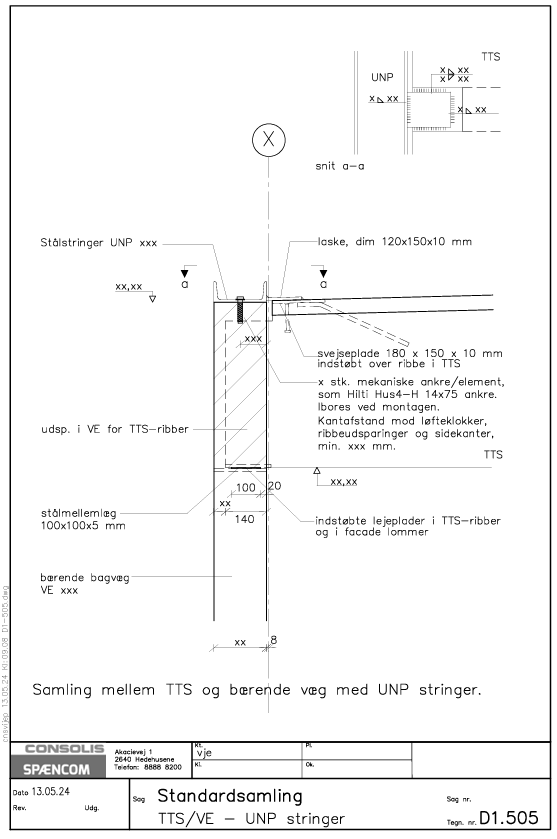

- D1-505: Samling mellem TTS'erne og en bærende væg med UNP stringer (pdf)
- D1-505: Samling mellem TTS'erne og en bærende væg med UNP stringer (dwg)
- D1-506: Samling mellem TTS tagplader og skillevæg på tværs af TTS (pdf)
- D1-506: Samling mellem TTS tagplader og skillevæg på tværs af TTS (dwg)

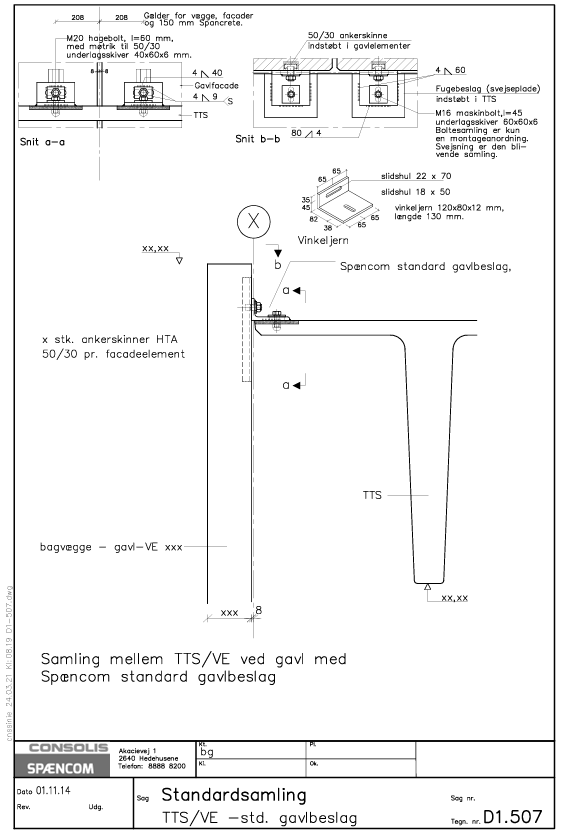

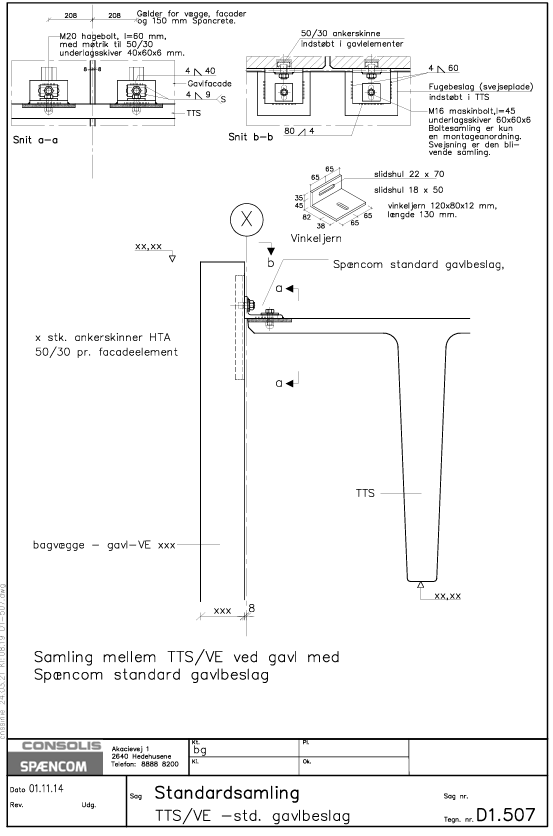

- D1-507: Samlingen mellem TTS tagpladen og gavlvægge (pdf)
- D1-507: Samlingen mellem TTS tagpladen og gavlvægge (dwg)
- D1-508 Samling mellem væg og TTS-tagplade (indv. væg langs TTS-vinge) (pdf)
- D1-508 Samling mellem væg og TTS-tagplade (indv. væg langs TTS-vinge) (dwg)
Samlingsdetaljer - TTS og bjælker
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår TTS elementer og bjælker - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

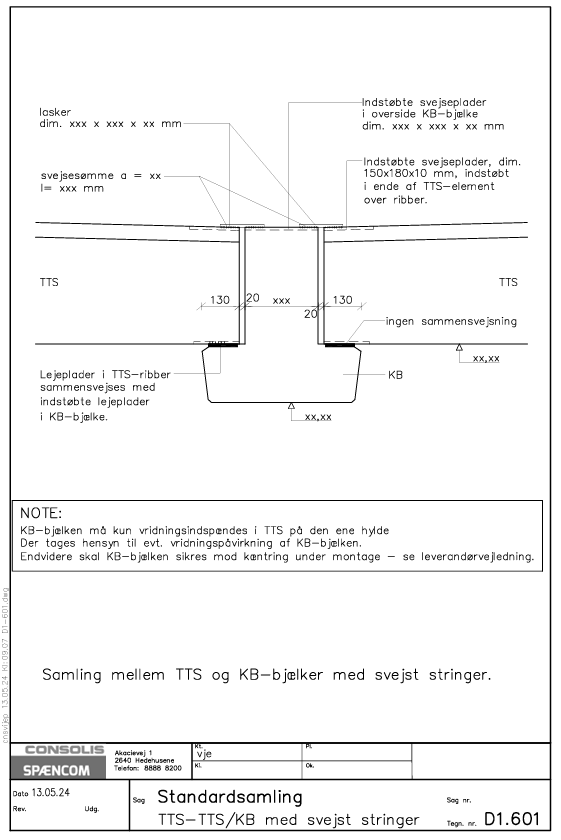

- D1-601: Samling mellem TTS tagplade og KB-bjælke med svejst stringer (pdf)
- D1-601: Samling mellem TTS tagplade og KB-bjælke med svejst stringer (dwg)

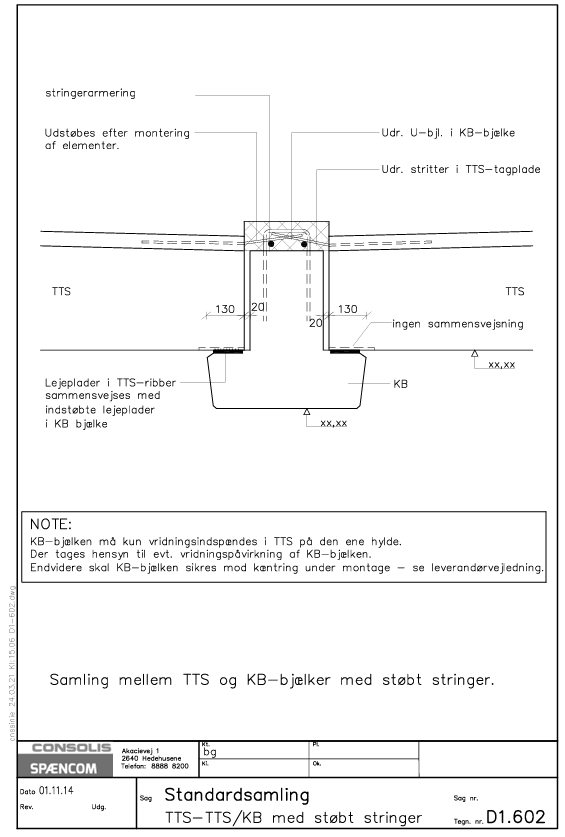

- D1-602: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (pdf)
- D1-602: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (dwg)

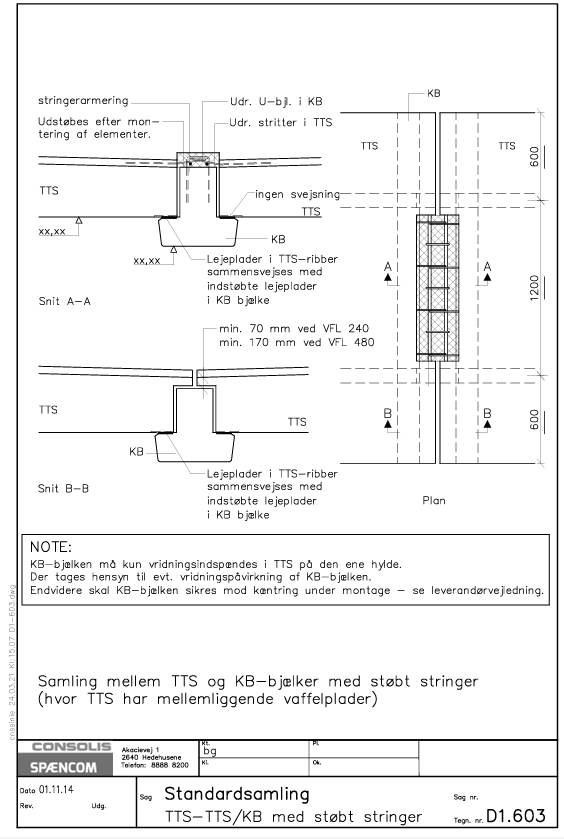

- D1-603: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (hvor TTS har mellemliggende vaffelplader) (pdf)
- D1-603: Samling mellem TTS tagplade og KB-bjælke med støbt stringer (hvor TTS har mellemliggende vaffelplader) (dwg)

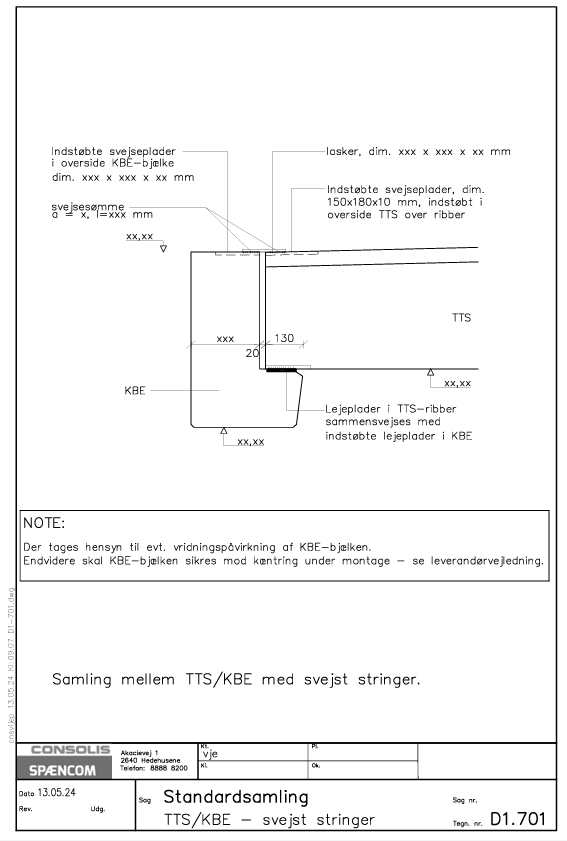

- D1-701: Samling mellem TTS tagplade og KBE-bjælke med svejst stringer (pdf)
- D1-701: Samling mellem TTS tagplade og KBE-bjælke med svejst stringer (dwg)

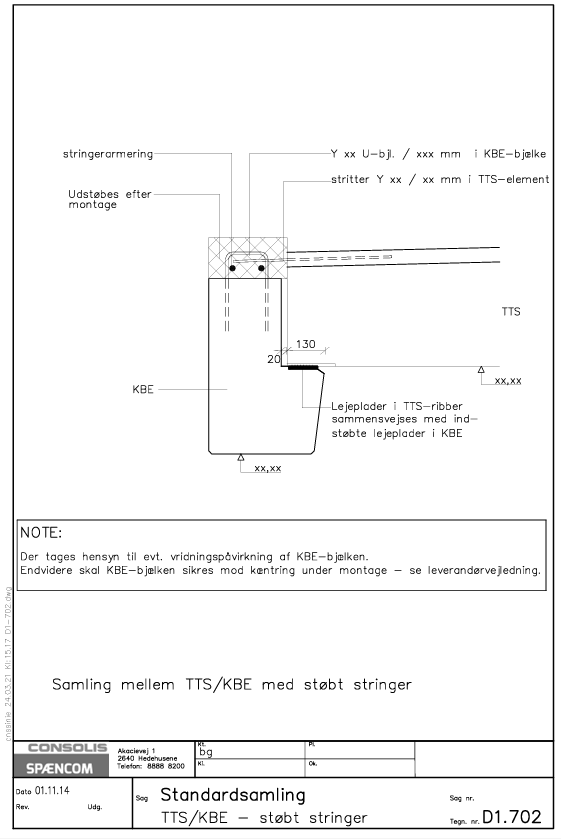

- D1-702: Samling mellem TTS tagplade og KBE-bjælke med støbt stringer (pdf)
- D1-702: Samling mellem TTS tagplade og KBE-bjælke med støbt stringer (dwg)
BIM modeller
Til højre har du mulighed for at downloade BIM modeller af TTS elementer - som rfa filer.

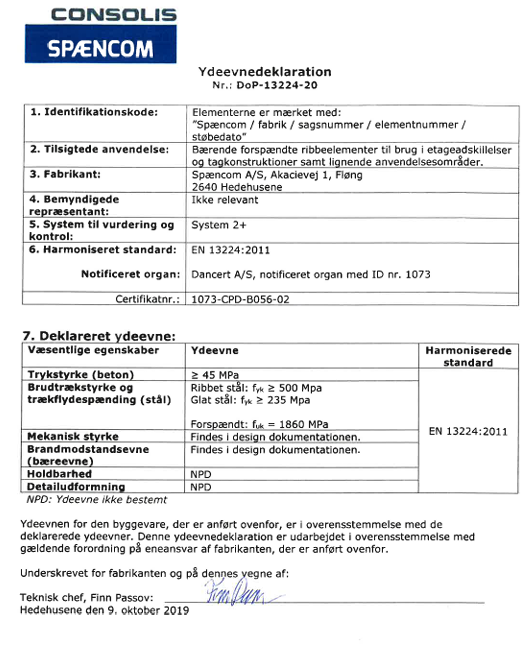

Ydeevnedeklaration
EPD - TTS90 fra Aalborg
Denne miljøvaredeklaration er verificeret i henhold til kravene i ISO 14025 og er gyldig i 5 år fra 4/7-22.
Den tilsigtede anvendelse af miljøvaredeklarationen er, at kommunikere videnskabeligt baserede miljøinformationer for produktet til/fra professionelle aktører med det formål, at kunne vurdere miljøpåvirkninger for bygninger.
Afkald af elementer
Afkald af betonelementer sker via vores kørselsafdeling. Elementer afkaldes i rækkefølge 3 uger før ønsket levering. Dette afkald bekræftes endeligt 5 hverdage før inden kl. 10. For yderligere information henvises til "Spæncoms salgs- og leveringsbetingelser".
