SIB, IB og RB bjælker
Forspændt SIB betonelementer anvendes fortrinsvis som tagbjælker, mens IB- og RB-bjælker både anvendes som tag- og etage-bjælker. RB-bjælkerne kan også fremstilles som slaptarmerede bjælker. Er dette tilfældet må bjælkerne dimensioneres i henhold hertil, og de viste belastningsskemaer kan ikke anvendes.
SIB-bjælkerne anvendes fortrinsvis som tagbjælker, mens IB- og RB-bjælker både anvendes som tag- og etagebjælker.
SIB (Sadeltagsbjælker med I-formet tværsnit)
IB (Lige bjælker med I-formet tværsnit)
RB (Lige bjælker med rektangulært tværsnit)
Læs mere om SIB, IB og RB bjælker
Projekteringskatalog
Til højre har du mulighed for at åbne projekteringskataloget for SIB, IB og RB bjælker - som pdf.
Her finder du bl.a. information om elementgeometri, andre geometriske udformninger, indstøbningsdele, overflader, normgrundlag, beregningseksempler og deformation.

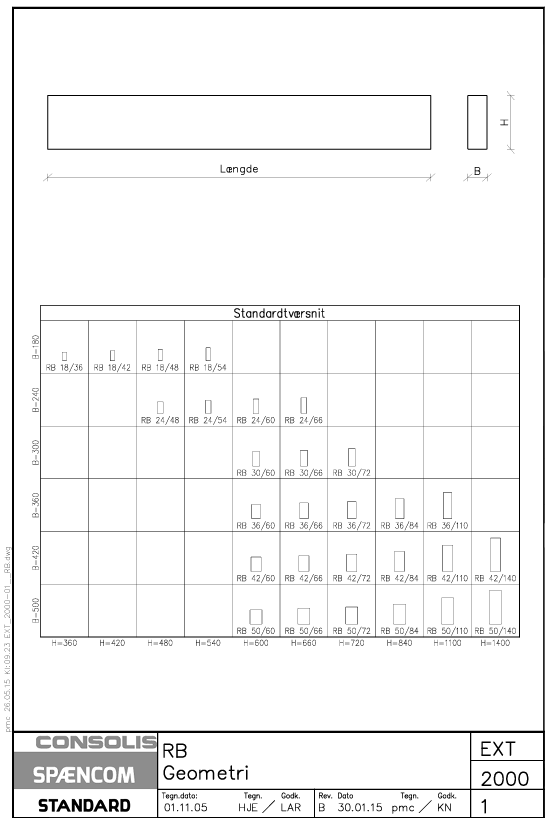

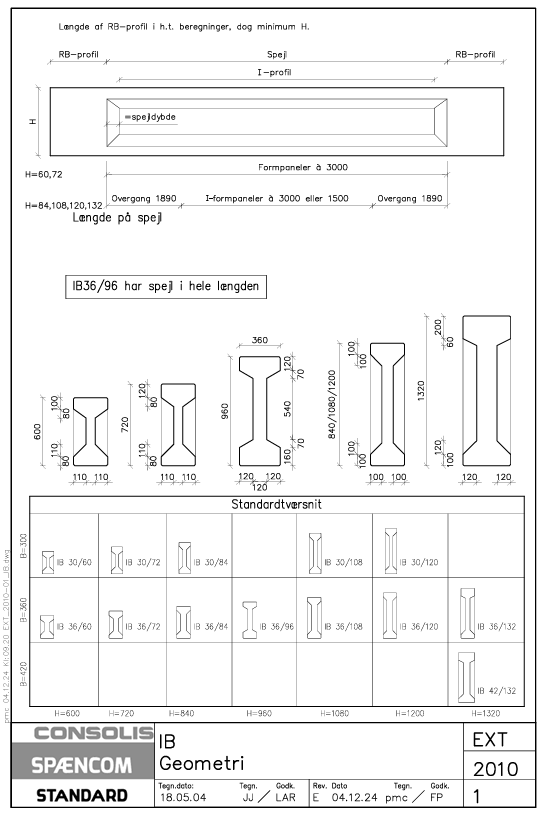

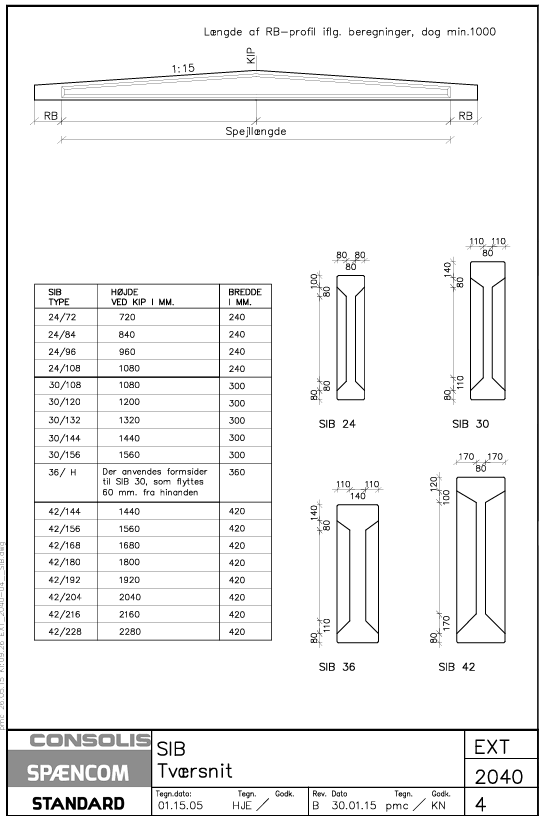

Tværsnit
Til højre har du mulighed for at downloade tværsnittene for SIB, IB og RB bjælkerne - både som dwg og som pdf.
Samlingsdetaljer - bjælker og TTS eller vaffelplader
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår SIB, RB eller IB bjælker og TTS eller vaffelplader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

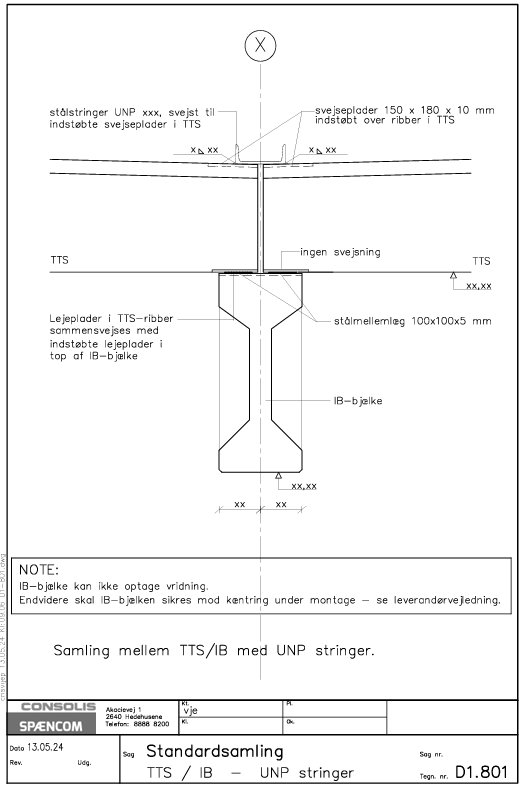

- D1-801: Samling mellem to TTS plader, der har vederlag på en IB bjælke med UNP stringer (pdf)
- D1-801: Samling mellem to TTS plader, der har vederlag på en IB bjælke med UNP stringer (dwg)

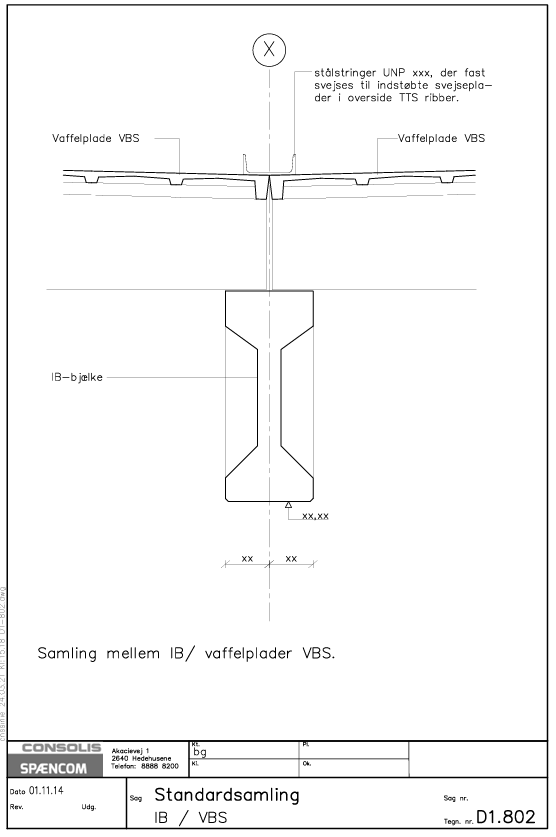

- D1-802: Samling mellem en IB bjælke og vaffelplader VBS (pdf)
- D1-802: Samling mellem en IB bjælke og vaffelplader VBS (dwg)
Samlingsdetaljer - bjælker og huldæk eller TT plader
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår SIB, RB eller IB bjælker og huldæk eller TT plader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

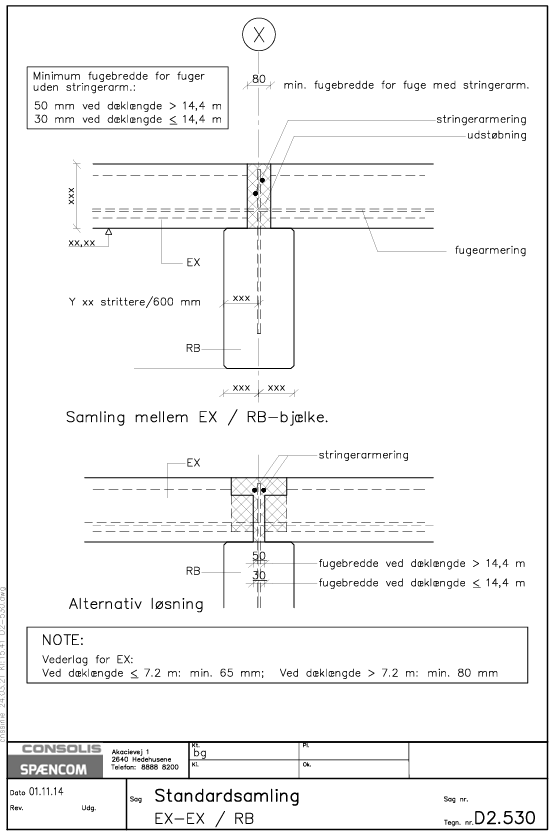

- D2-530: Samling mellem huldæk og RB-bjælke (pdf)
- D2-530: Samling mellem huldæk og RB-bjælke (dwg)

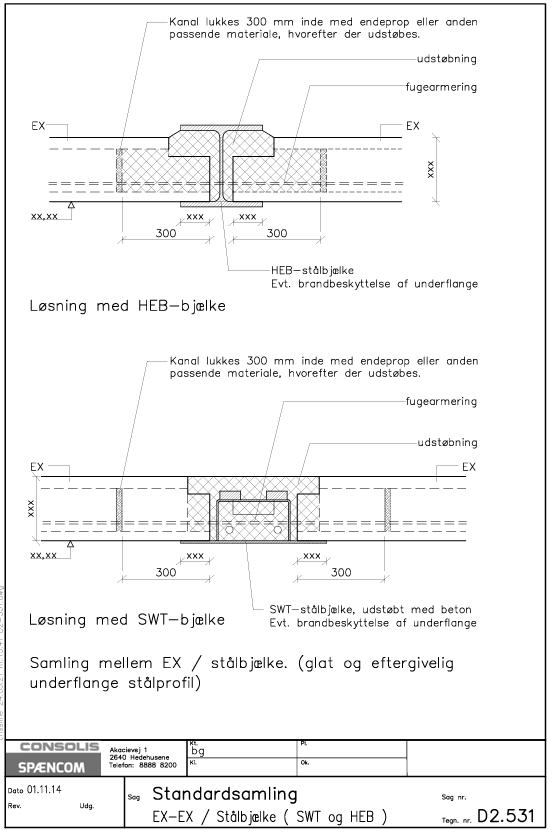

- D2-531: Samling mellem huldæk og stålbjælker SWT og HEB (pdf)
- D2-531: Samling mellem huldæk og stålbjælker SWT og HEB (dwg)

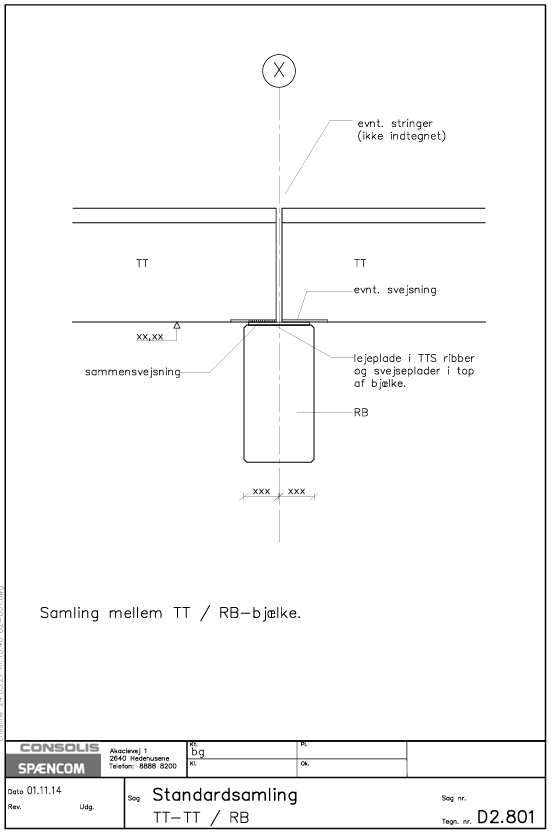

- D2-801: Samling mellem TT plade og RB-bjælke (pdf)
- D2-801: Samling mellem TT plade og RB-bjælke (dwg)
Samlingsdetaljer - bjælker og søjler
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår SIB, RB eller IB bjælker og søjler - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

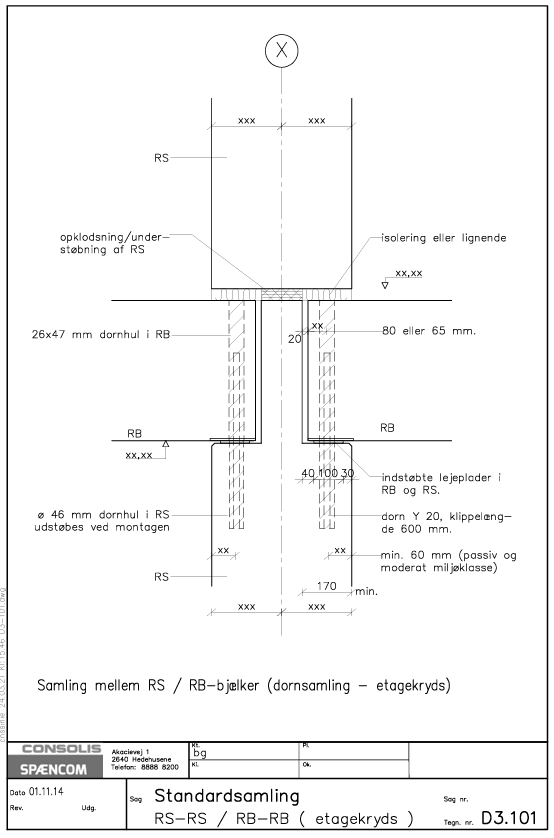

- D3-101: Samling mellem søjle og RB bjælker med dornsamling i etagekryds (pdf)
- D3-101: Samling mellem søjle og RB bjælker med dornsamling i etagekryds (dwg)

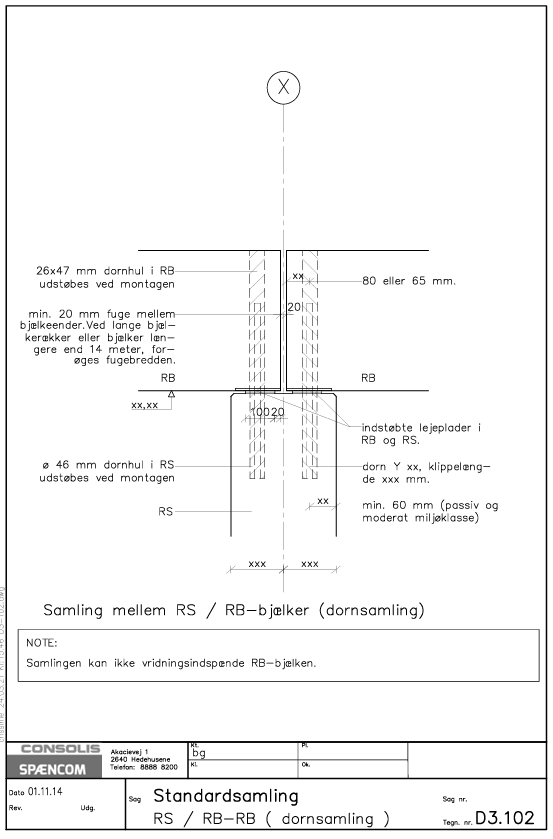

- D3-102: Samling mellem søjle og RB bjælker med dornsamling (pdf)
- D3-102: Samling mellem søjle og RB bjælker med dornsamling (dwg)

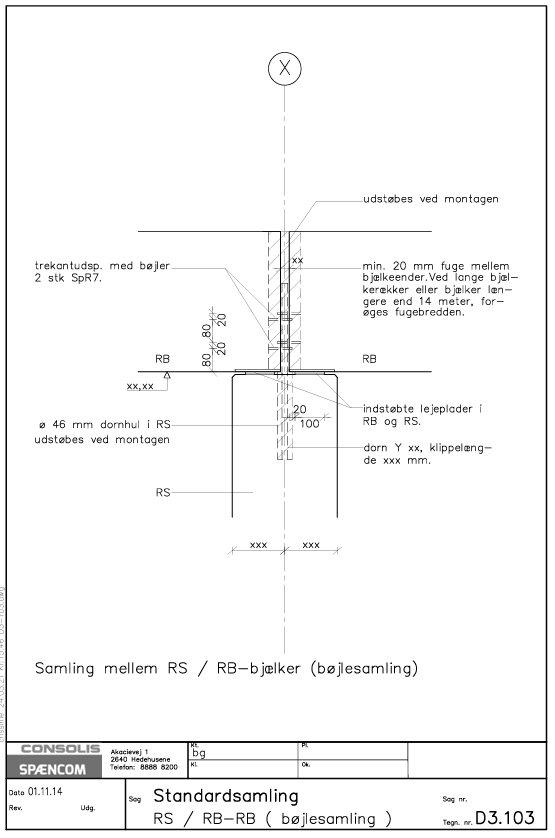

- D3-103: Samling mellem søjle og RB bjælker med bøjlesamling (pdf)
- D3-103: Samling mellem søjle og RB bjælker med bøjlesamling (dwg)

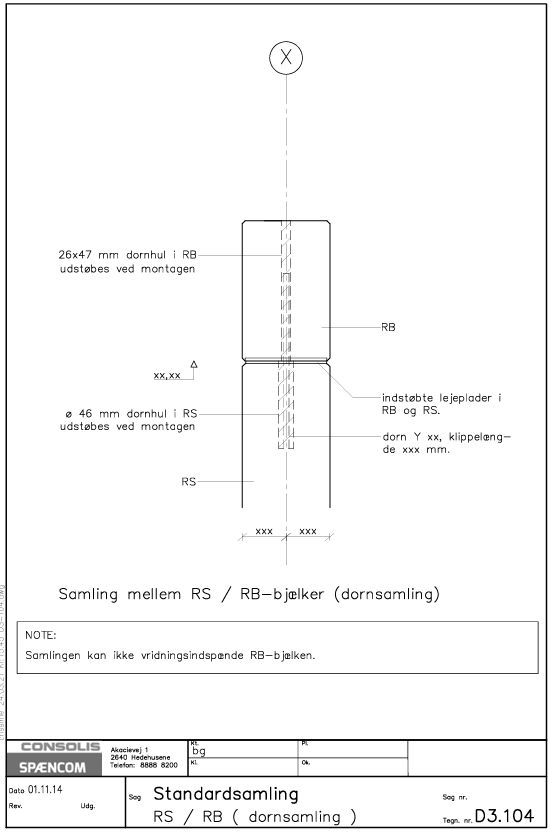

- D3-104: Samling mellem søjle og RB bjælker med dornsamling (set fra ende) (pdf)
- D3-104: Samling mellem søjle og RB bjælker med dornsamling (set fra ende) (dwg)

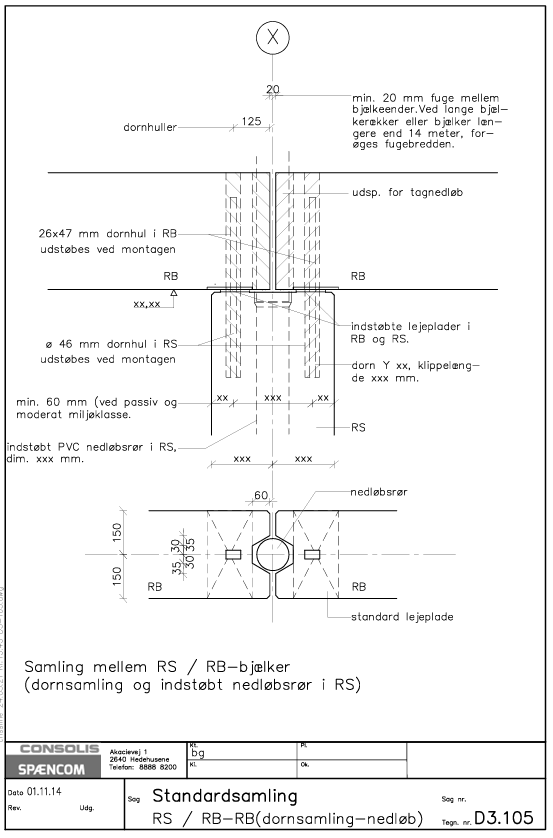

- D3-105: Samling mellem søjle og RB bjælker med dornsamling samt indstøbt nedløbsrør i søjlen (pdf)
- D3-105: Samling mellem søjle og RB bjælker med dornsamling samt indstøbt nedløbsrør i søjlen (dwg)

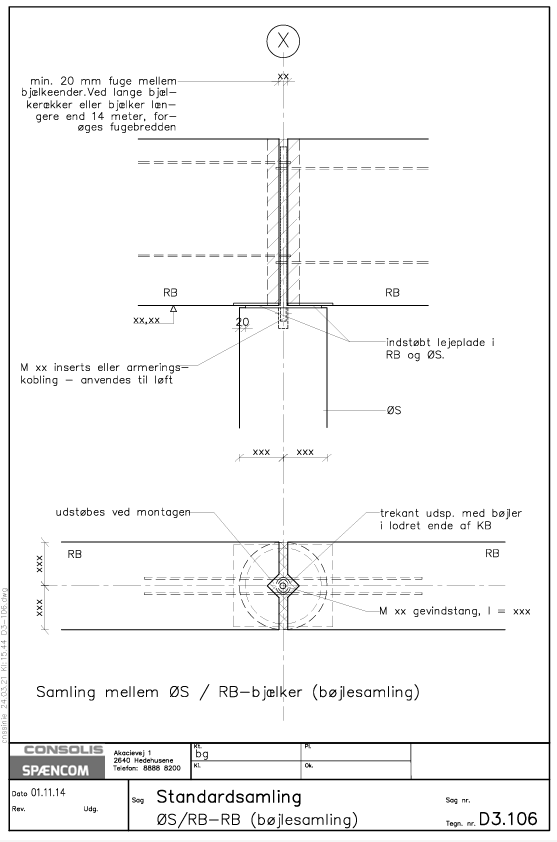

- D3-106: Samling mellem rund søjle og RB bjælker med bøjlesamling (pdf)
- D3-106: Samling mellem rund søjle og RB bjælker med bøjlesamling (dwg)

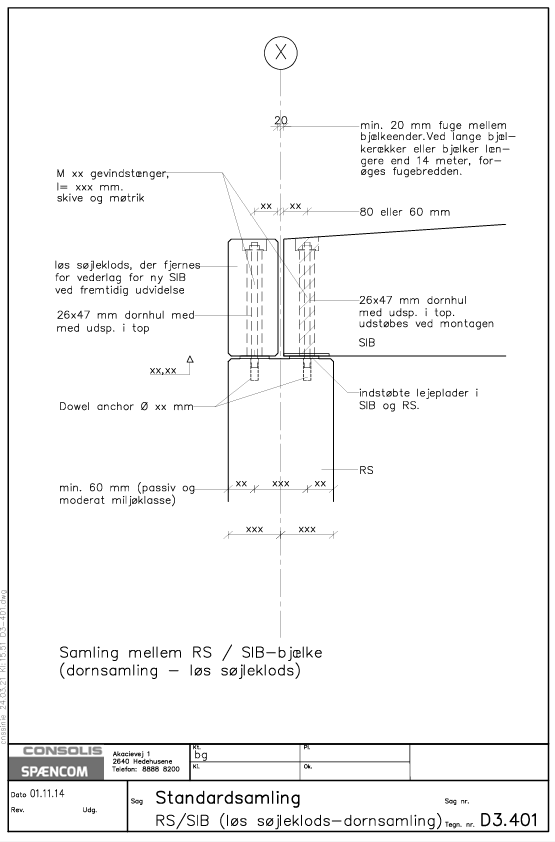

- D3-401: Samling mellem søjle og SIB-bjælke/løs søjleklods med dornsamling (pdf)
- D3-401: Samling mellem søjle og SIB-bjælke/løs søjleklods med dornsamling (dwg)

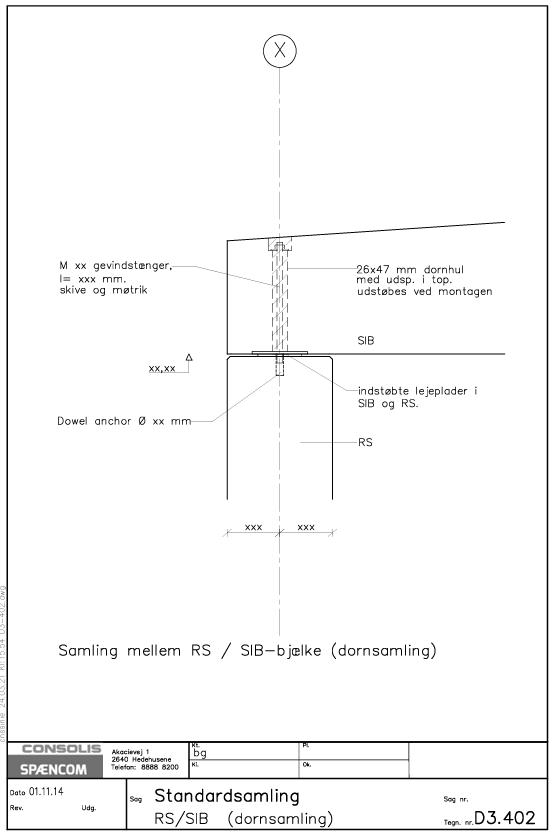

- D3-402: Samling mellem søjle og SIB-bjælke med dornsamling (pdf)
- D3-402: Samling mellem søjle og SIB-bjælke med dornsamling (dwg)

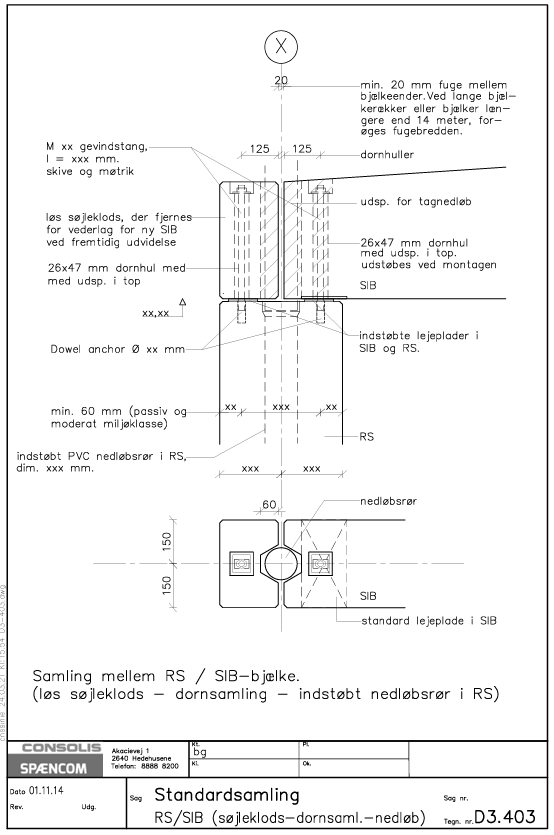

- D3-403: Samling mellem søjle og SIB-bjælke/løs søjleklods med dornsamling og indstøbt nedløbsrør i søjlen (pdf)
- D3-403: Samling mellem søjle og SIB-bjælke/løs søjleklods med dornsamling og indstøbt nedløbsrør i søjlen (dwg)

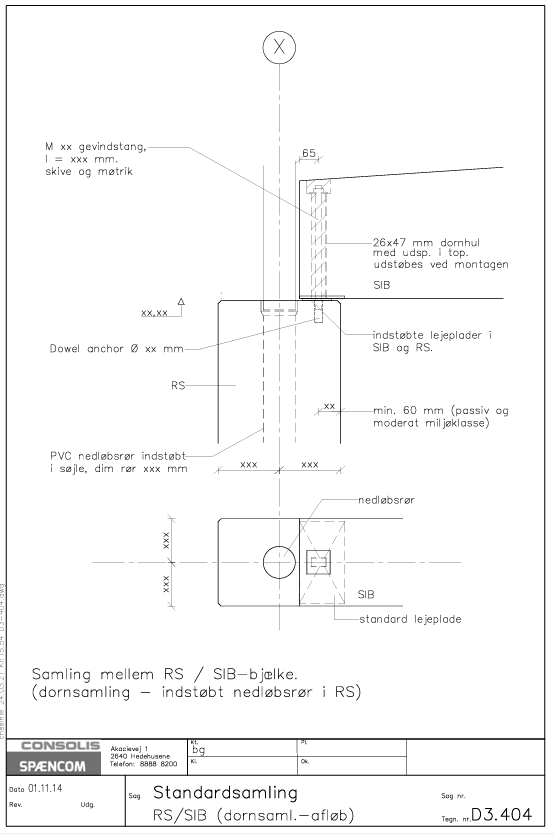

- D3-404: Samling mellem søjle og SIB-bjælke med dornsamling og indstøbt nedløbsrør i søjlen (pdf)
- D3-404: Samling mellem søjle og SIB-bjælke med dornsamling og indstøbt nedløbsrør i søjlen (dwg)

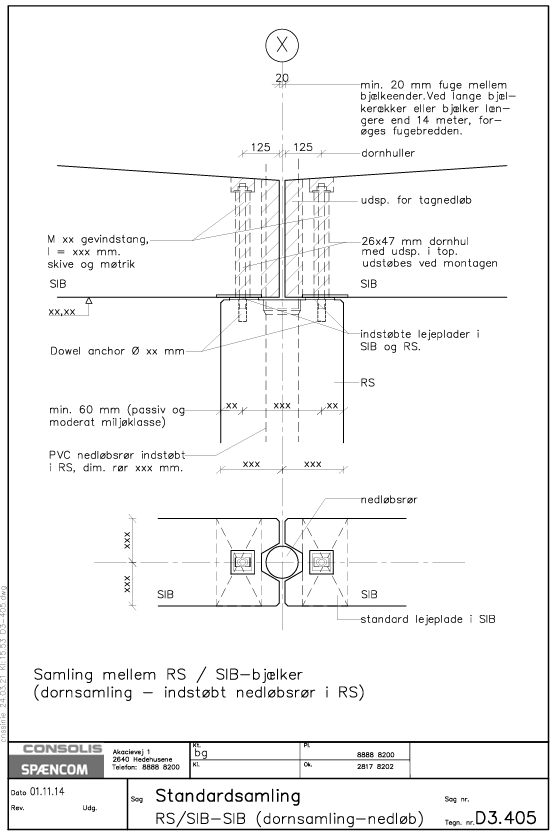

- D3-405: Samling mellem søjle og SIB-bjælke med dornsamling og med indstøbt nedløbsrør i søjlen (pdf)
- D3-405: Samling mellem søjle og SIB-bjælke med dornsamling og med indstøbt nedløbsrør i søjlen (dwg)
BIM modeller
På vores BIM side har du mulighed for at downloade BIM modeller af SIB, IB eller RB bjælker - som rfa filer.
Ydeevnedeklaration
Afkald af elementer
Afkald af betonelementer sker via vores kørselsafdeling. Elementer afkaldes i rækkefølge 3 uger før ønsket levering. Dette afkald bekræftes endeligt 5 hverdage før inden kl. 10. For yderligere information henvises til "Spæncoms salgs- og leveringsbetingelser".
