Vaffelplader
Vaffelplader er et let tagelement i beton fra Spæncom. Vaffelpladerne anvendes sammen med TTS-tagplader i TTS Vaffel taget. Vaffelplader spænder frit mellem TTS-pladerne (2.4 m).
Med hele tagfladen i beton opnås lav vedligeholdelse, god finish, enkle sammenbygningsmuligheder og god skivevirkning.
Det er således en ideel tagløsning til bygninger med høje krav til hygiejnen, industrihaller, butikscentrer, lagerbygninger og sportshaller.
Vaffelplader fremstilles med standardmodulmål 2400 x 2400 mm og 1200 x 2400 mm. I vaffelpladerne er enkelte pladefelter udført med øget tykkelse (40-46 mm) af hensyn til mekanisk fastgørelse af tagdækningen.
Pladerne støbes i vandrette stålforme med en pilhøjde, der skal modvirke langtidsnedbøjning for normal, stadigt forekommende last.
Pladerne er slapt armerede. Armeringen fremstilles i færdige enheder bestående af svejste stålnet suppleret med armering i hovedribberne.
Standardovenlys på selvbærende karm med bredde 1,2 og 2,4 m kan indbygges mellem vaffelpladerne.
Læs mere om vaffelplader

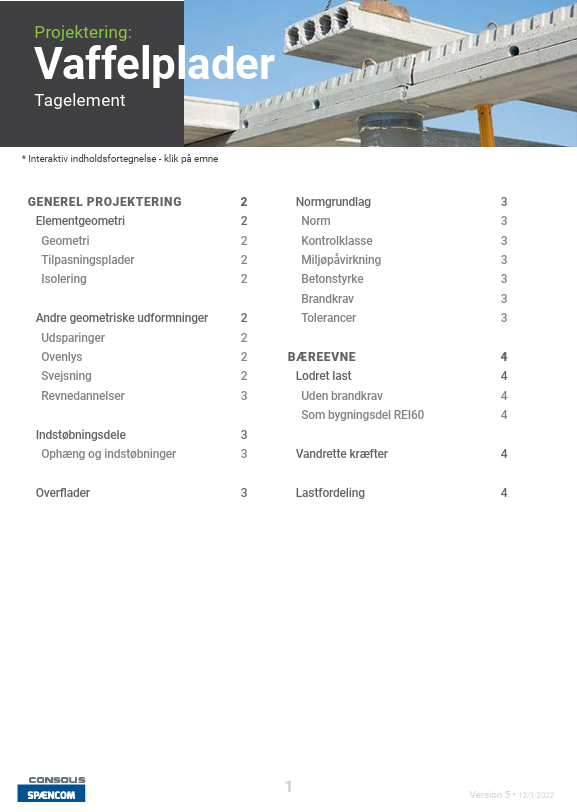

Projekteringskatalog
Til højre har du mulighed for at åbne projekteringskataloget for vaffelplader - som pdf.

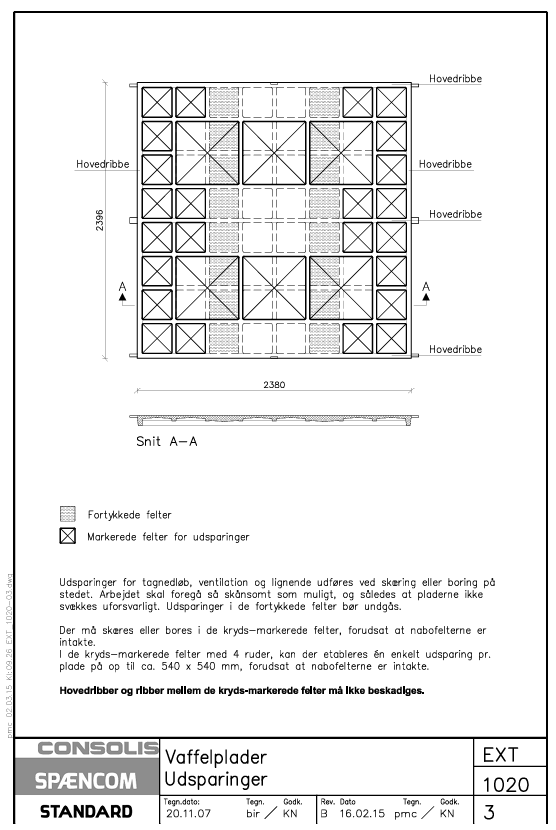

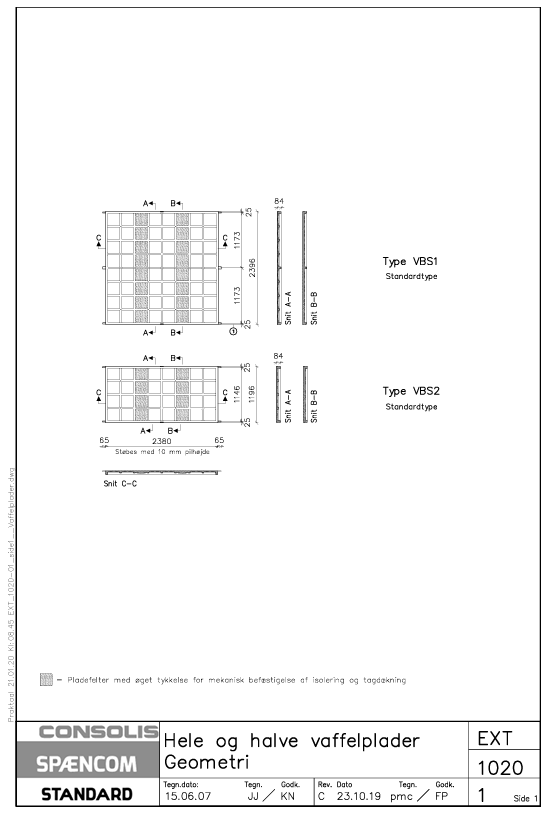

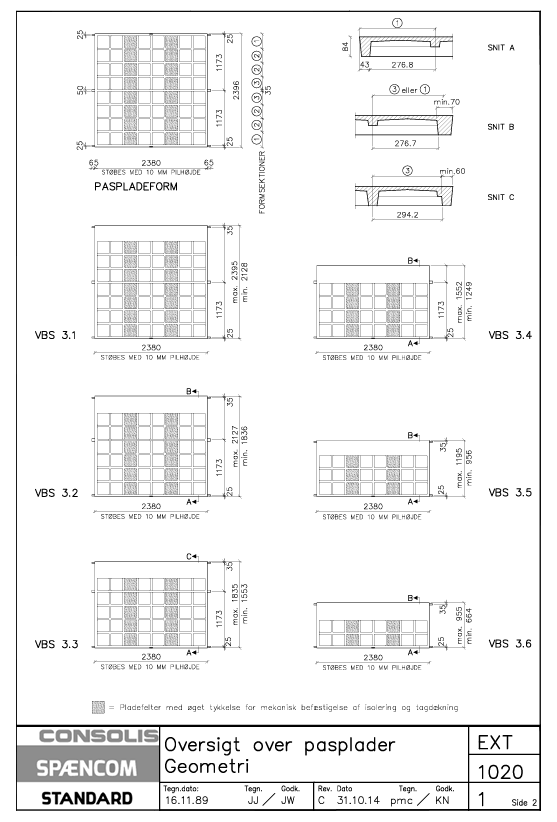

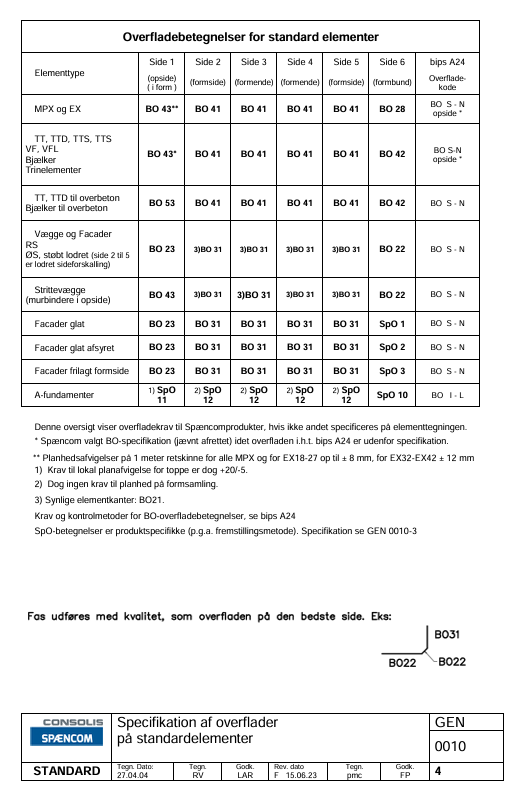

Her finder du bl.a. information om elementgeometri, andre geometriske udformninger, indstøbningsdele, overflader, normgrundlag, beregningseksempler og deformation.
Tværsnit
Til højre har du mulighed for at downloade tværsnittene for vaffelplader - både som dwg og som pdf.
Samlingsdetaljer
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår vaffelplader - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

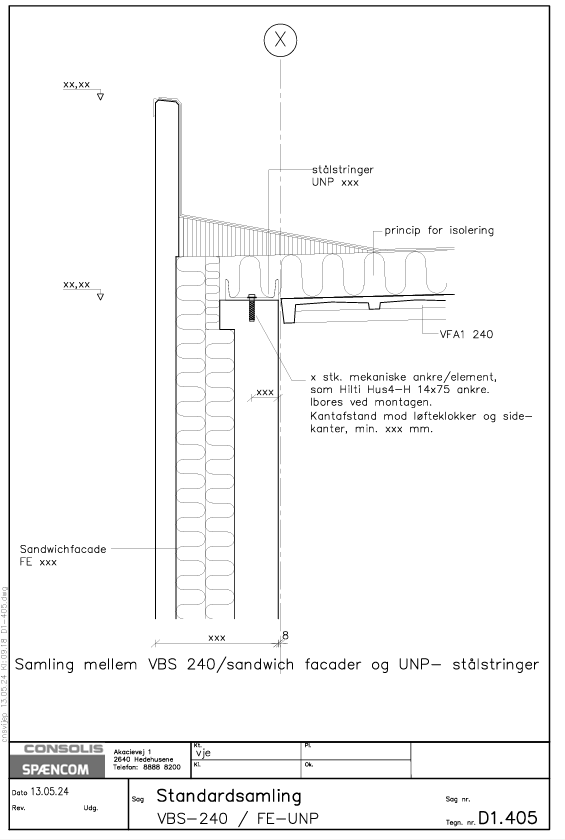

- D1-405: Detaljen viser samlingen mellem VBS (vaffelplade) og sandwichfacaden med stålstringer (pdf)
- D1-405: Detaljen viser samlingen mellem VBS (vaffelplade) og sandwichfacaden med stålstringer (dwg)

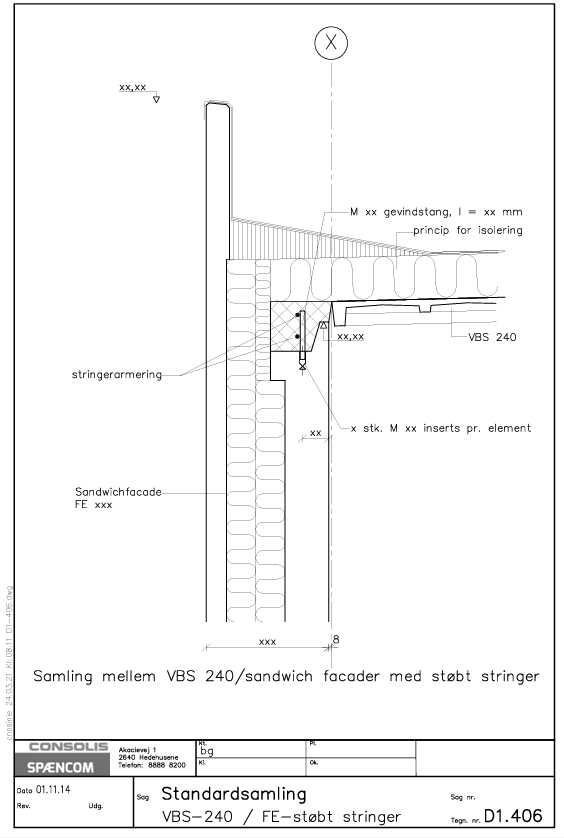

- D1-406: Samlingsdetaljen viser samlingen mellem VBS (vaffelplade) og sandwichfacaden med støbt stringer (pdf)
- D1-406: Samlingsdetaljen viser samlingen mellem VBS (vaffelplade) og sandwichfacaden med støbt stringer (dwg)

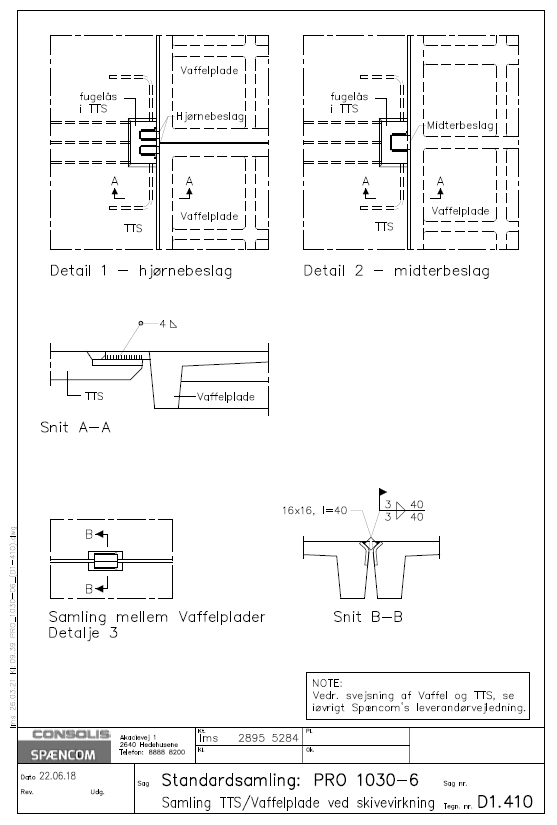

- D1-410: Samlingsdetaljen viser samlingen ved midterbeslag og hjørnebeslag mellem TTS og VFA (vaffelplader) (pdf)
- D1-410: Samlingsdetaljen viser samlingen ved midterbeslag og hjørnebeslag mellem TTS og VFA (vaffelplader) (dwg)

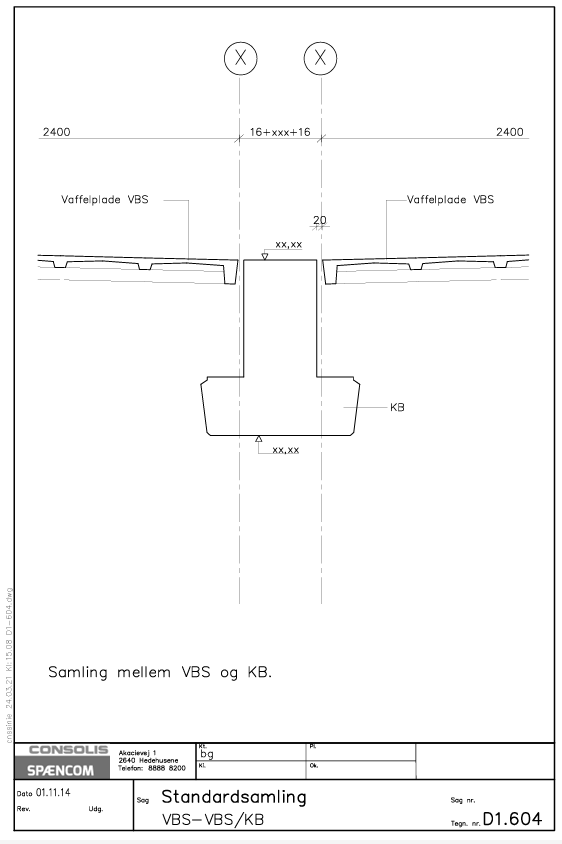

- D1-604: Detaljen viser samling mellem VBS og KB-bjælke (pdf)
- D1-604: Detaljen viser samling mellem VBS og KB-bjælke (dwg)

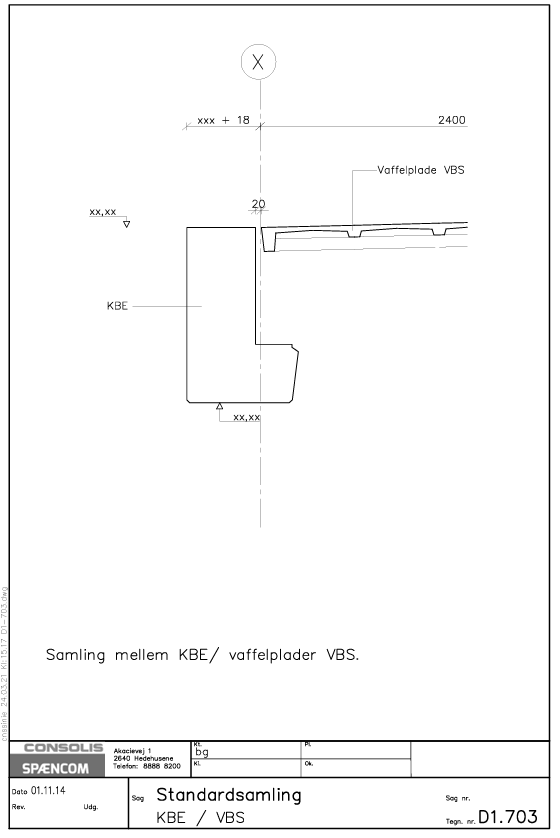

- D1-703: Detaljen viser samling mellem VBS og KBE-bjælke (pdf)
- D1-703: Detaljen viser samling mellem VBS og KBE-bjælke (dwg)

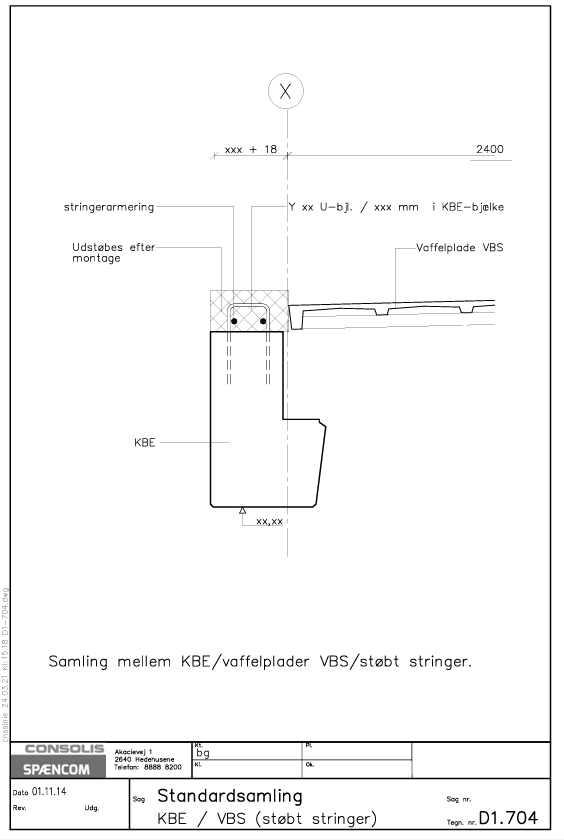

- D1-704: Detaljen viser samling mellem VBS og KBE-bjælke med støbt stringer (pdf)
- D1-704: Detaljen viser samling mellem VBS og KBE-bjælke med støbt stringer (dwg)

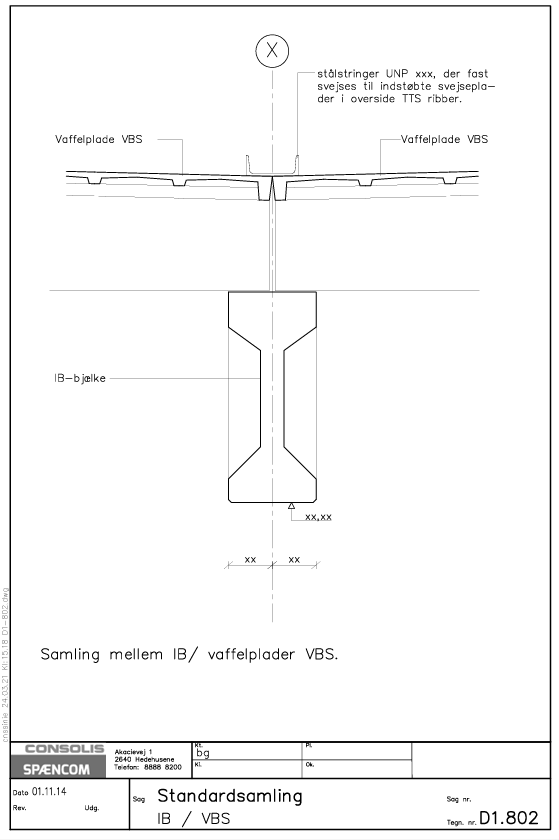

- D1-802: Detaljen viser samlingen mellem en IB bjælke og vaffelplader VBS (pdf)
- D1-802: Detaljen viser samlingen mellem en IB bjælke og vaffelplader VBS (dwg)

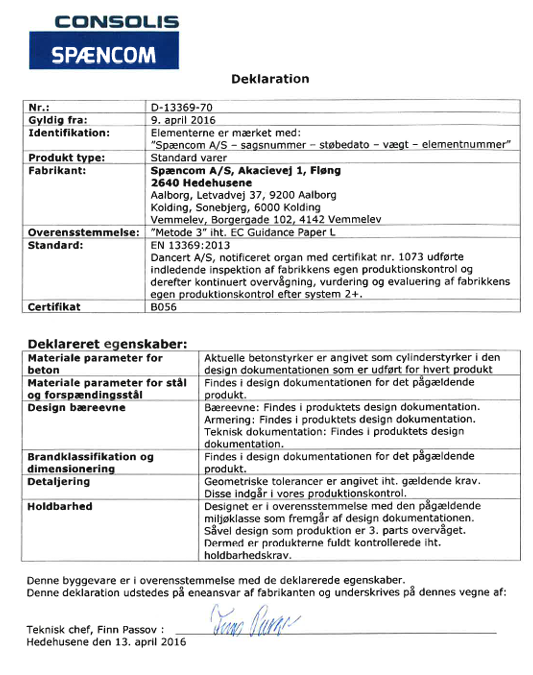

Ydeevnedeklaration
EPD - vaffelplader
Afkald af elementer
Afkald af betonelementer sker via vores kørselsafdeling. Elementer afkaldes i rækkefølge 3 uger før ønsket levering. Dette afkald bekræftes endeligt 5 hverdage før inden kl. 10. For yderligere information henvises til "Spæncoms salgs- og leveringsbetingelser".
