TT/TTD elementer
Med dobbelt T-tværsnit udnytter TT/TTD betonelementer den forspændte betons egenskaber optimalt: lav egenvægt og konstruktionshøjde, kombineret med stor stivhed og stor spændvidde.
Med dobbelt T-tværsnit udnytter TT/TTD betonelementer den forspændte betons egenskaber optimalt: lav egenvægt og konstruktionshøjde, kombineret med stor stivhed og stor spændvidde.
Dette gør pladerne velegnede som etage- og tagplader i kontorbygninger, fabrikker og værksteder, lagerbygninger og idrætshaller, med spændvidder op til 25,2 m for TT-plader og 27.6 m for TTD-pladerne.
Læs mere om TT/TTD elementer

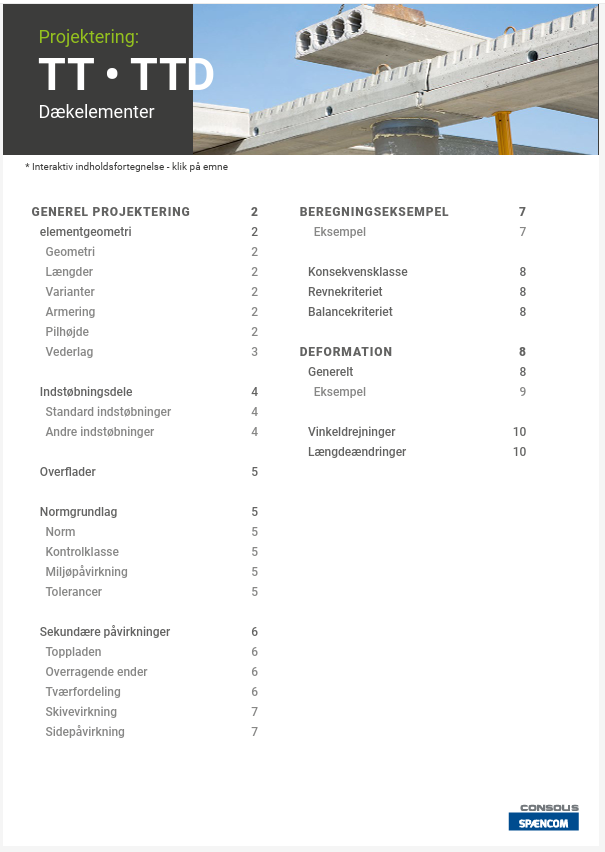

Projekteringskatalog
Til højre har du mulighed for at åbne projekteringskataloget for TT/TTD elementer - som pdf.

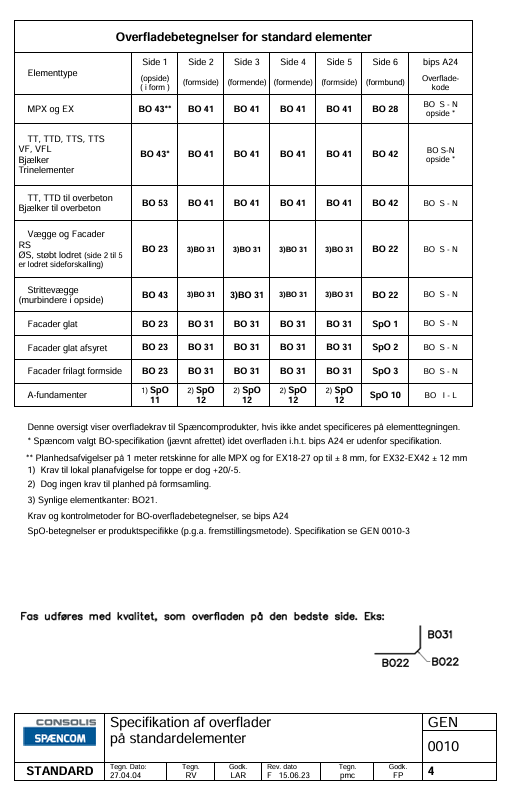

Her finder du bl.a. information om elementgeometri, andre geometriske udformninger, indstøbningsdele, overflader, normgrundlag, beregningseksempler og deformation.

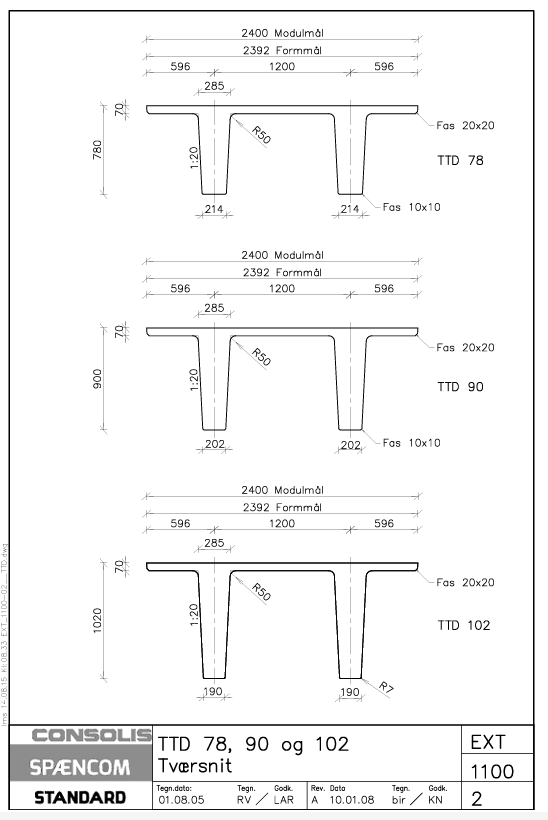

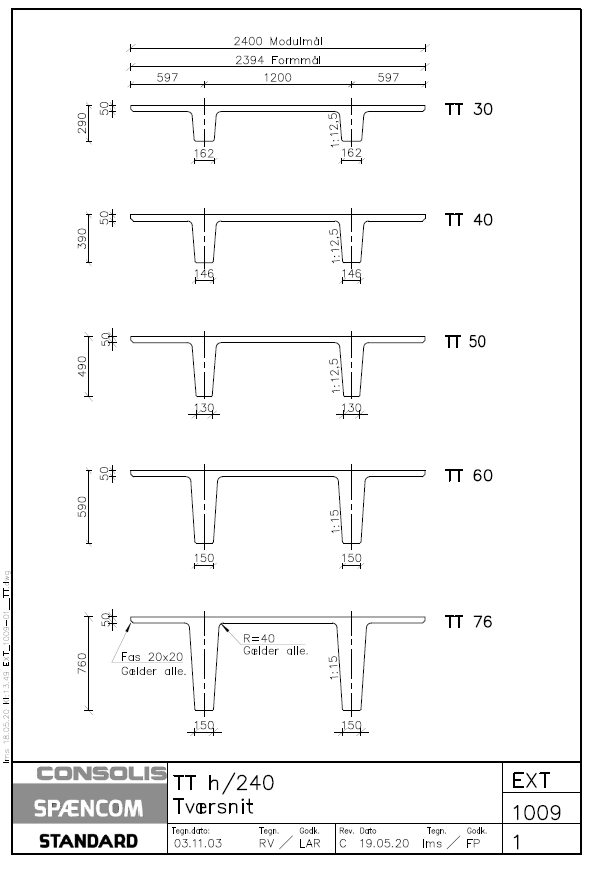

Tværsnit
Til højre har du mulighed for at downloade tværsnittene for TT/TTD elementer - både som dwg og som pdf.

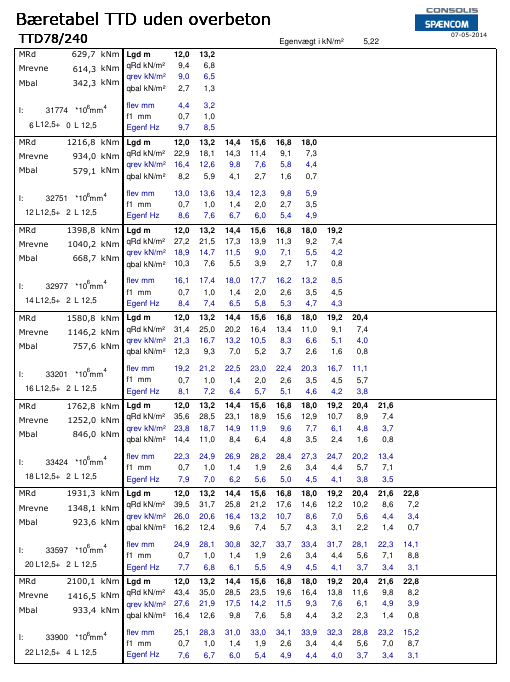

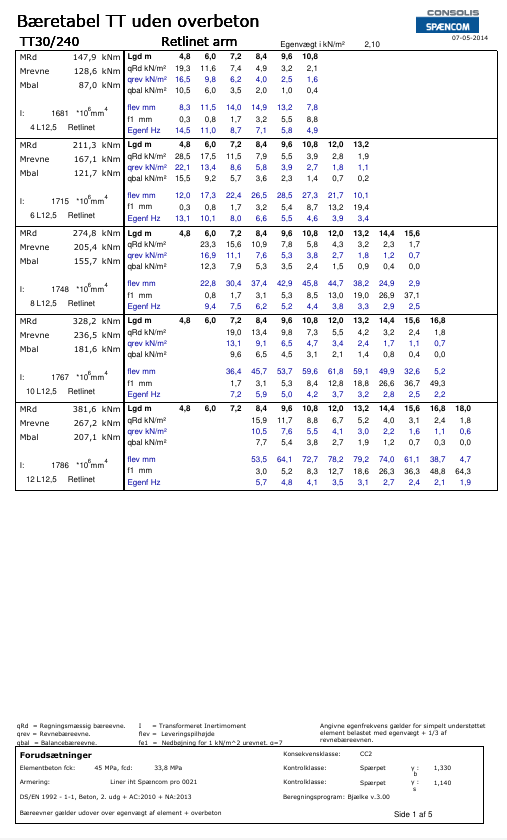

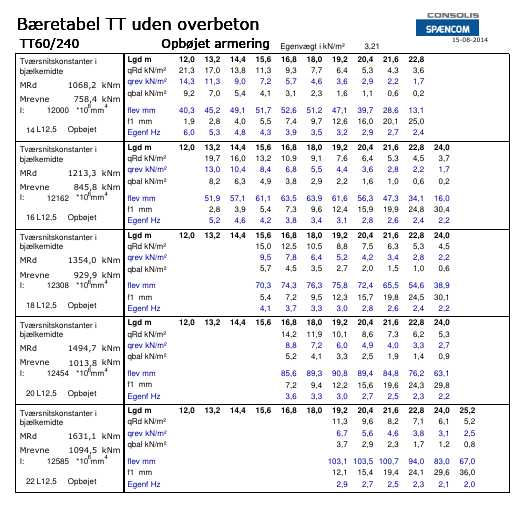

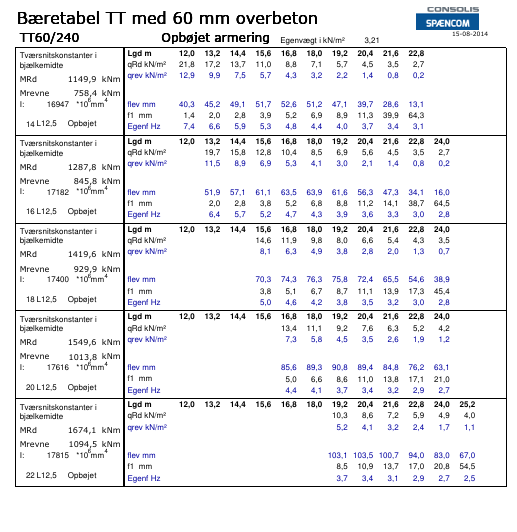

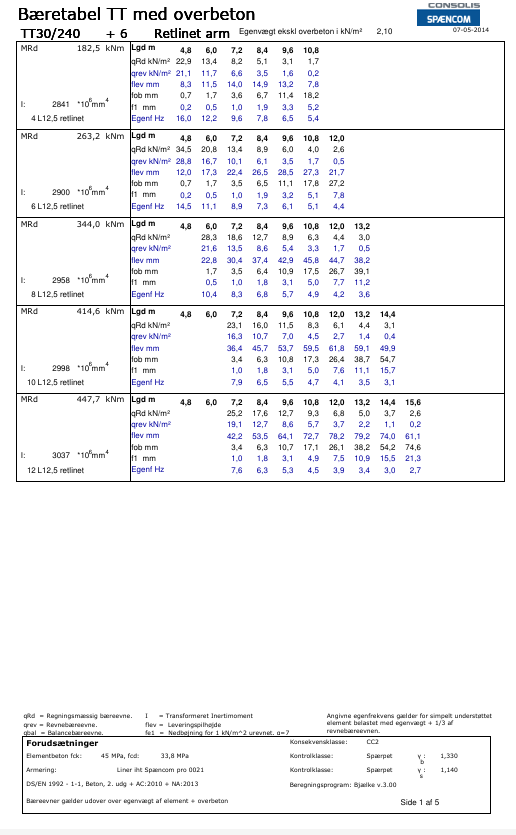

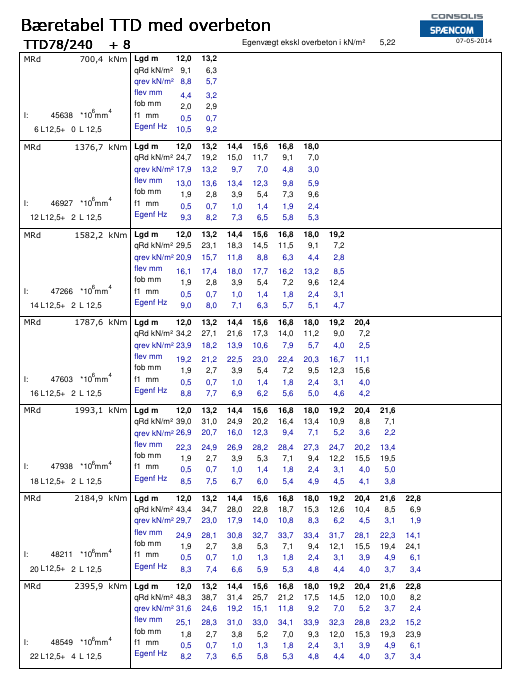

Bæreevnetabeller
Til højre har du mulighed for at downloade bæreevnetabellerne for TT og TTD elementer - som pdf.
Samlingsdetaljer - to TT plader
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår to TT/TTD elementer - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

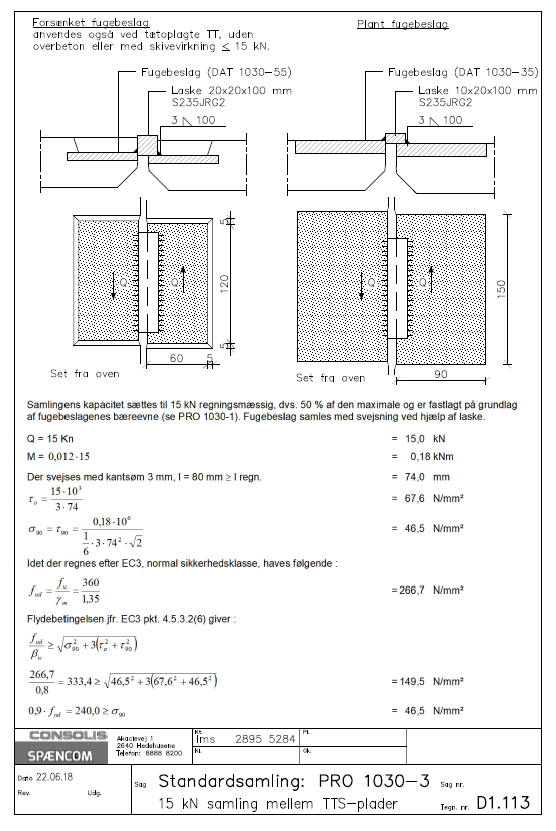

- D1-113: Samling mellem to TT plader, hvor der skal kunne overføres 15kN i forskydning (pdf)
- D1-113: Samling mellem to TT plader, hvor der skal kunne overføres 15kN i forskydning (dwg)

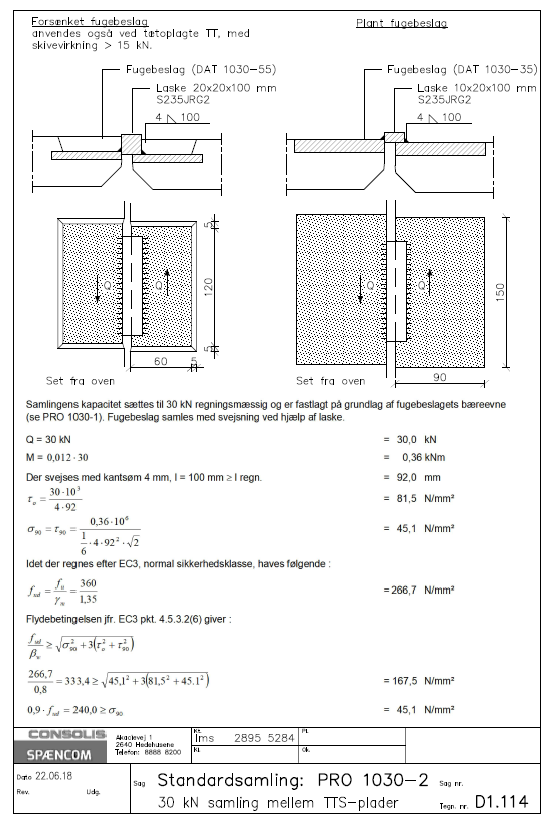

- D1-114: Samling mellem to TT plader, hvor der skal kunne overføres 30kN i forskydning (pdf)
- D1-114: Samling mellem to TT plader, hvor der skal kunne overføres 30kN i forskydning (dwg)

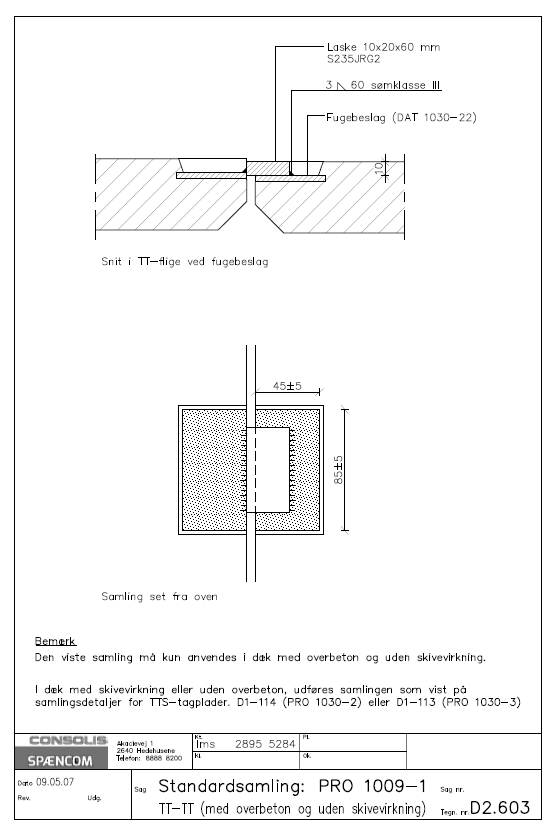

- D2-603: Samling mellem to TT plader (med overbeton og uden skivevirkning) (pdf)
- D2-603: Samling mellem to TT plader (med overbeton og uden skivevirkning) (dwg)
Samlingsdetaljer - TT og bjælker
Til højre har du mulighed for at downloade de samlingsdetaljer, hvor der indgår TT og bjælker - både som dwg og som pdf.
Samlingerne angiver generelle principper, og Spæncom påtager sig ingen ansvar for den projektspecifikke anvendelse af samlingen.

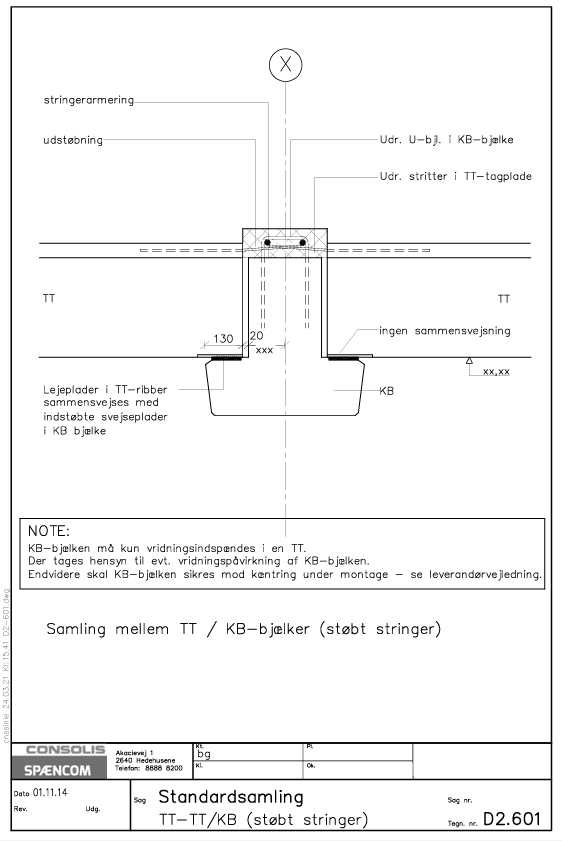

- D2-601: Samling mellem TT plade og KB-bjælke med støbt stringer (pdf)
- D2-601: Samling mellem TT plade og KB-bjælke med støbt stringer (dwg)

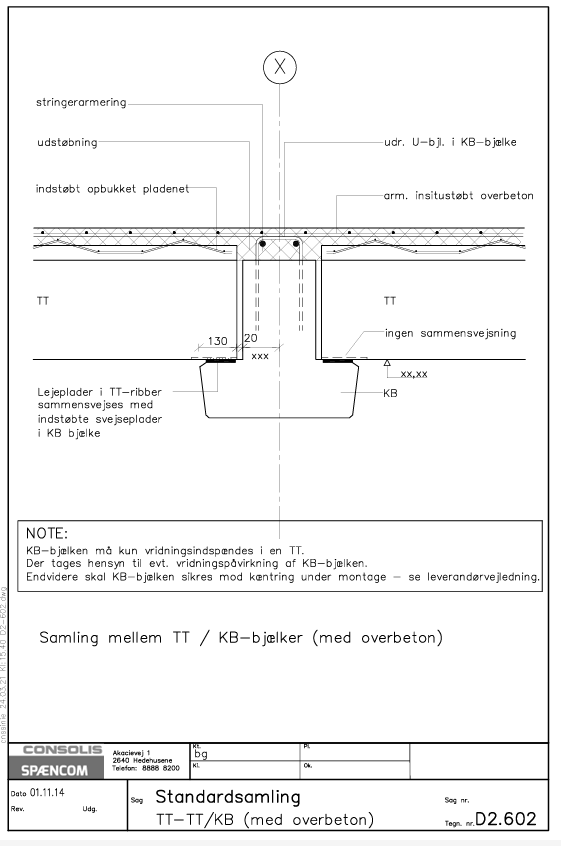

- D2-602: Samling mellem TT plade og KB-bjælke med armeret overbeton (pdf)
- D2-602: Samling mellem TT plade og KB-bjælke med armeret overbeton (dwg)

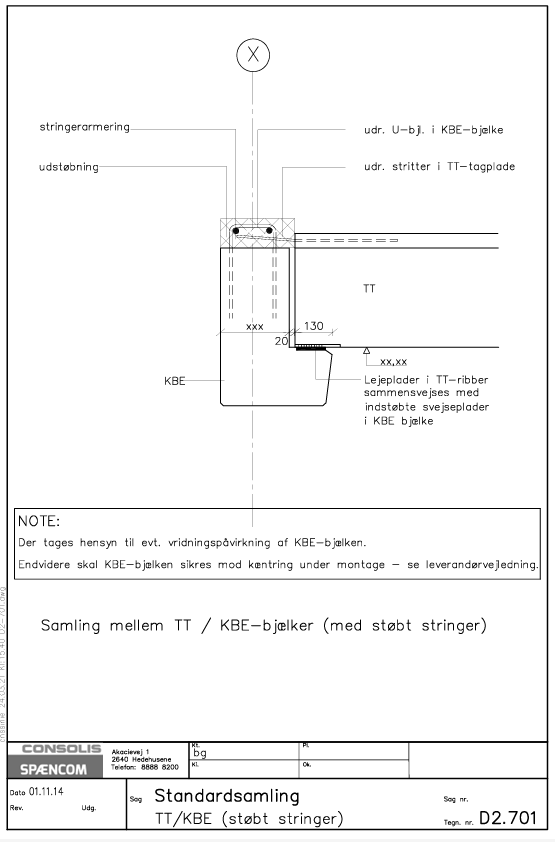

- D2-701: Samling mellem TT plade og KBE-bjælke med støbt stringer (pdf)
- D2-701: Samling mellem TT plade og KBE-bjælke med støbt stringer (dwg)

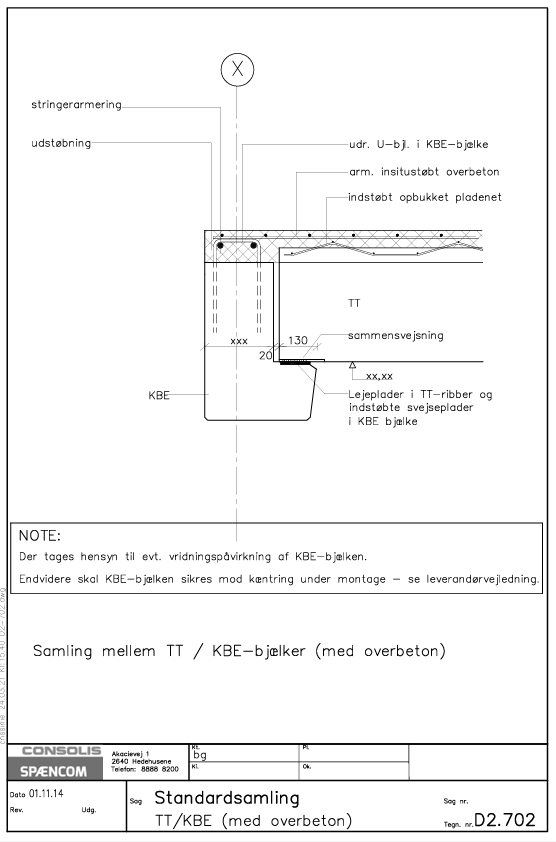

- D2-702: Samling mellem TT plade og KBE-bjælke med armeret overbeton (pdf)
- D2-702: Samling mellem TT plade og KBE-bjælke med armeret overbeton (dwg)

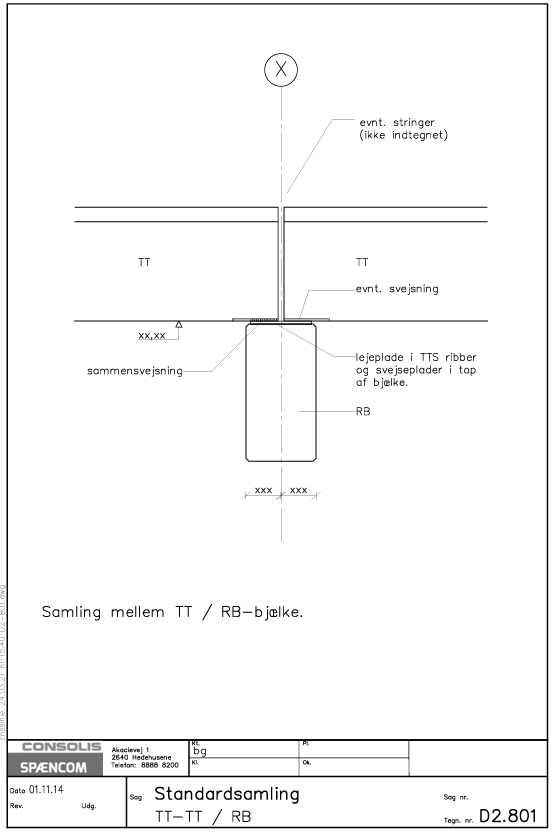

- D2-801: Samling mellem TT plade og RB-bjælke (pdf)
- D2-801: Samling mellem TT plade og RB-bjælke (dwg)
BIM modeller
Til højre har du mulighed for at downloade BIM modeller af TT og TTD elementer - som rfa filer.

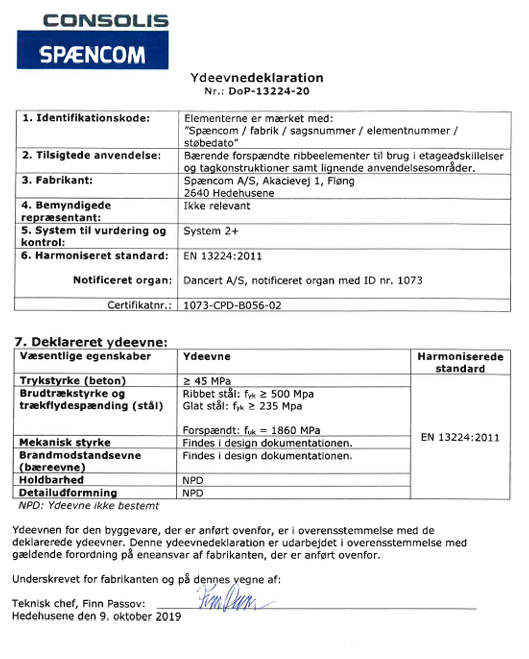

Ydeevnedeklaration
EPD - TT60 fra Aalborg
Denne miljøvaredeklaration er verificeret i henhold til kravene i ISO 14025 og EN 15804 og er gyldig i 5 år fra 1/9-22.
Den tilsigtede anvendelse af miljøvaredeklarationen er, at kommunikere videnskabeligt baserede miljøinformationer for produktet til/fra professionelle aktører med det formål, at kunne vurdere miljøpåvirkninger for bygninger.
Afkald af elementer
Afkald af betonelementer sker via vores kørselsafdeling. Elementer afkaldes i rækkefølge 3 uger før ønsket levering. Dette afkald bekræftes endeligt 5 hverdage før inden kl. 10. For yderligere information henvises til "Spæncoms salgs- og leveringsbetingelser".
