I et banebrydende samarbejde mellem Spæncom A/S, Optum CE og et stort dansk rådgivende ingeniørfirma er der udviklet en ny metode til at overføre rådgiverens beregningsmodel direkte til Spæncoms projekteringsværktøj i OPTUM CS. Resultatet? Hurtigere projektering, færre fejl og bedre kvalitet. Alt sammen testet og dokumenteret i det aktuelle projekt ved det tidligere Vridsløselille statsfængsel, kendt fra Olsen Banden-filmene, der nu er i gang med at blive omdannet til en ny bydel af entreprenørselskabet A. Enggaard A/S og pensionskassen PKA.

Fra idé til automatisering

Traditionelt har overførsel af data mellem rådgiverens og elementleverandørens systemer været en tidskrævende proces, præget af manuelle indtastninger og risiko for fejl. Men med det rådgivende ingeniørfirmas model i StruSofts FEM-Design og Spæncoms anvendelse af OPTUM CS, er der nu skabt en direkte bro mellem de to FEM beregningsprogrammer. Ud fra Strusofts FEM-design genereres en struXML-fil, som Spæncom modtager og konverterer til en OPTUM CS-fil ved hjælp af et konverteringsprogram (script).

Hos Spæncom er det konstruktionsingeniør Danny S. Hansen, der har arbejdet tæt sammen med det rådgivende ingeniørfirma og Optum CE.

”Ved hjælp af et specialudviklet script fra Optum CE konverteres rådgiverens model – inklusive geometri, laster, lastkombinationer og understøtninger – automatisk fra StruSofts program til OPTUM CS. Det betyder, at vi hos Spæncom slipper for at opsætte geometri, laster og kombinationer manuelt, hvilket normalt udgør halvdelen af projekteringstiden”, forklarer han og fortsætter: “Det er faktisk gået langt over forventning – især fordi det startede som et pilotprojekt. Vi sparer en hel del tid, og kvaliteten bliver bedre, fordi vi undgår fejl i overførslen.”

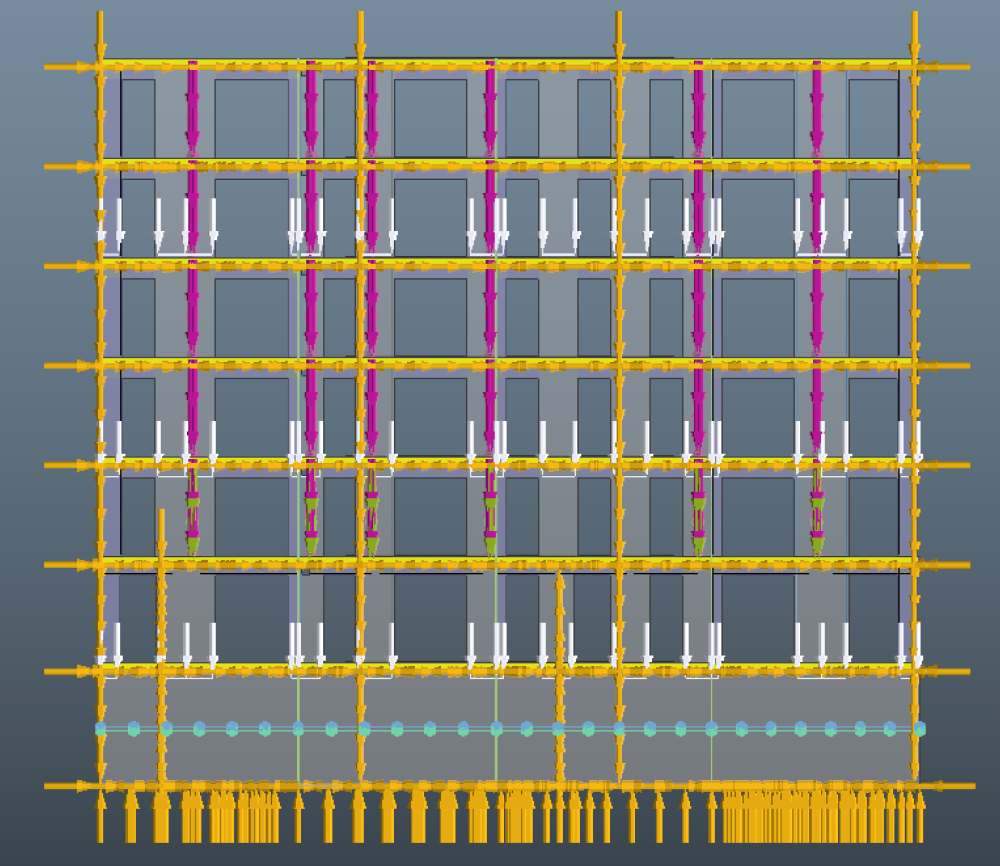

Nedenstående billede er fra model, der viser last og geometri overført fra StruXML filen.

Effektivitet og bæredygtighed i fokus

Den automatiske overførsel sikrer, at alle relevante påvirkninger placeres korrekt i modellen. Det giver ikke kun tidsbesparelser, men også en mere bæredygtig projektering, da der ikke længere er behov for at “overarmerer” for en sikkerheds skyld. Det eneste brugeren skal gøre, er at påføre laster vinkelret på overfladen, f.eks. jordtryk og overfladelast fra vind, og opsætte div. parametre for væggens egenskaber samt tilføje armeringen.

“Når vi arbejder direkte videre på rådgivermodellen, undgår vi fortolkninger og unødvendige sikkerhedstillæg. Det er både mere præcist og mere bæredygtigt,” siger Danny S. Hansen.

Samarbejde kræver disciplin – og timing

For at processen skal fungere optimalt, kræver det en høj grad af disciplin og konsistens fra rådgiverens side. Alle elementer i FEM-Design-modellen skal navngives korrekt og struktureres ensartet, så konverteringsscriptet kan genkende og overføre data uden fejl.

”Derudover er det afgørende, at salgsafdelingen hos Spæncom involveres tidligt i processen, så rådgiveren ikke når for langt i sin projektering, før modellen kan tilpasses til automatiseret overførsel”, forklarer Danny S. Hansen.

Et skridt mod fremtidens projektering

Samarbejdet mellem Spæncom, Optum CE og det rådgivende ingeniørfirma viser, hvordan digitalisering og automatisering kan skabe en mere effektiv projektering af betonelementer. Med færre manuelle processer, bedre datakvalitet og hurtigere levering er der lagt et solidt fundament for fremtidens byggeprojekter.

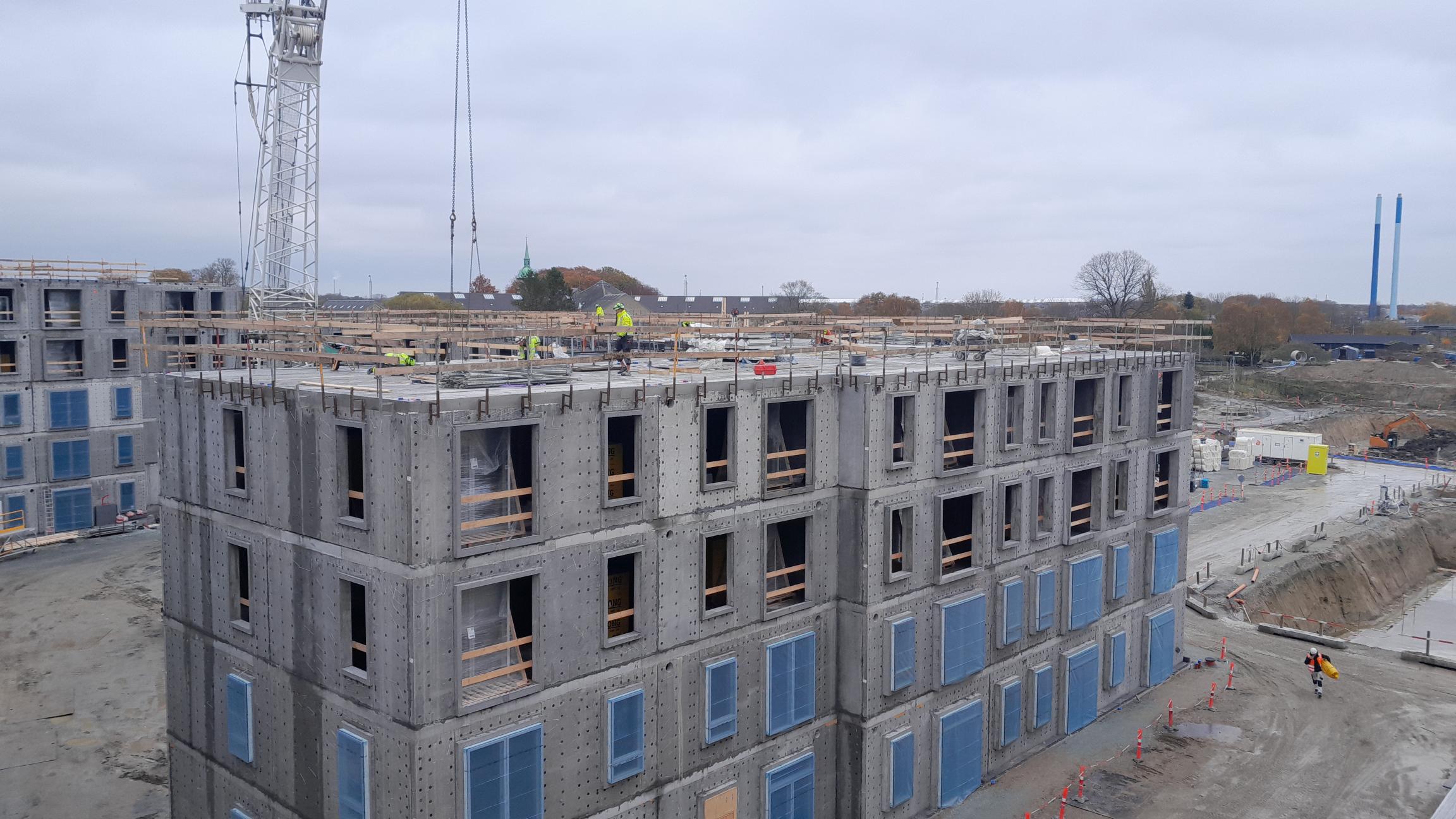

Ovenstående billede er fra montage af betonelementer på Vridsløselille projektet.
